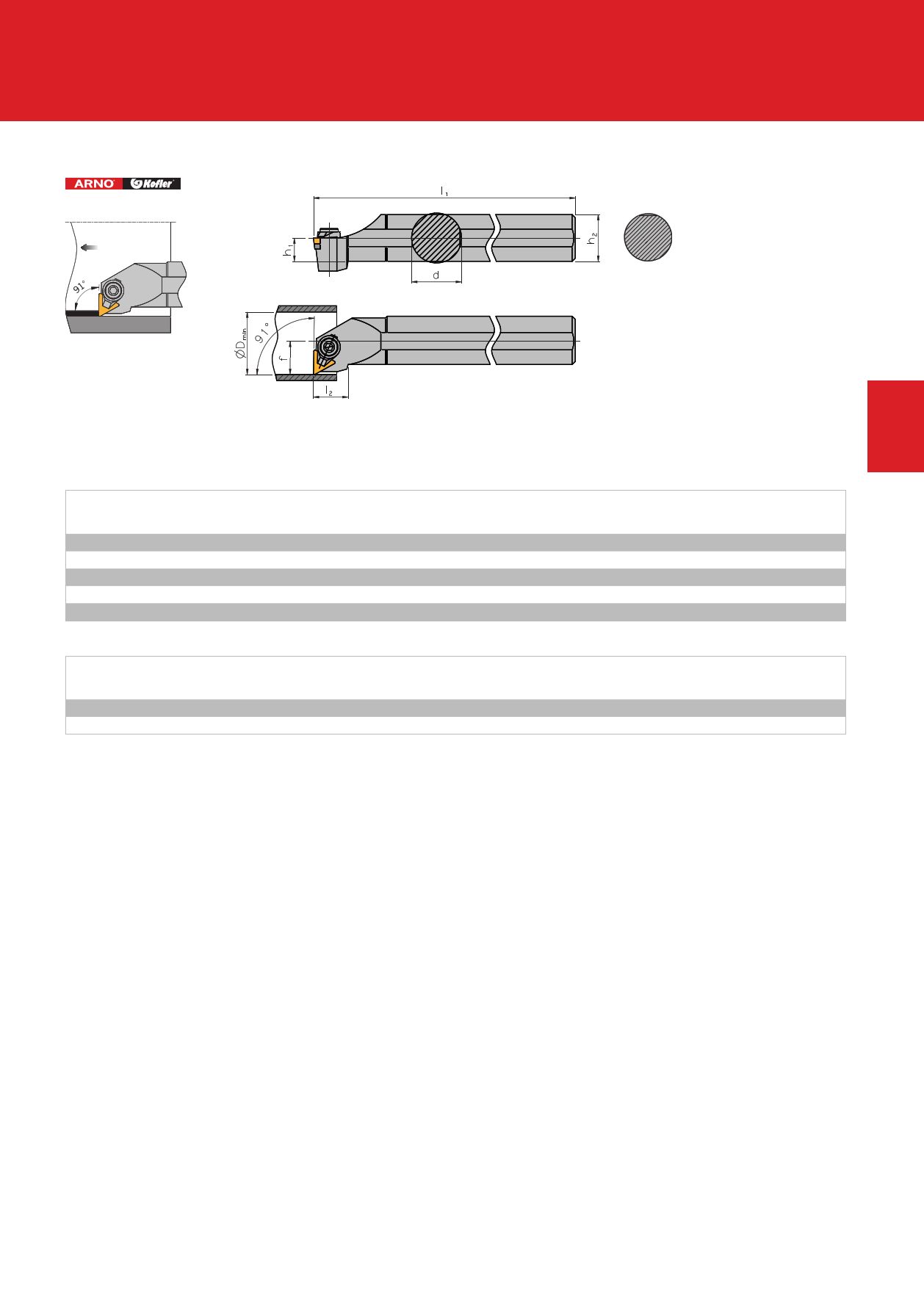

Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху
CTFP R/L Anstellwinkel / Approach angle / Угол в плане: 91°
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d
S12Q CTFP R/L 11
12
S16R CTFP R/L 11
16
S20S CTFP R/L 11
20
S25T CTFP R/L 16
25
S32U CTFP R/L 16
32
h1
5,5
7,5
9,0
11,5
15,0
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
Klemme
Clamp
Прижим
.. 12-20.. CTFP R/L 11
.. 25-35.. CTFP R/L 16
7830001
7485865
h2
11
15
18
23
30
Schraube
Screw
Винт
7830002
7485860
l1 l2
180 15
200 15
250 15
300 20
350 20
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Wendeschneidplatte
f Dmin Indexable insert
Пластины
9 17,0 TP.. 1103..
11 21,0 TP.. 1103..
13 25,0 TP.. 1103..
17 31,5 TP.. 1603..
22 40,0 TP.. 1603..
Unterlage
Support pad
Опорная пластина
–
7480316
Kerbnagel
Pin
Ось
–
7480901
Schlssel
Key
Ключ
KS 1111
KS 2520
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
