Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху

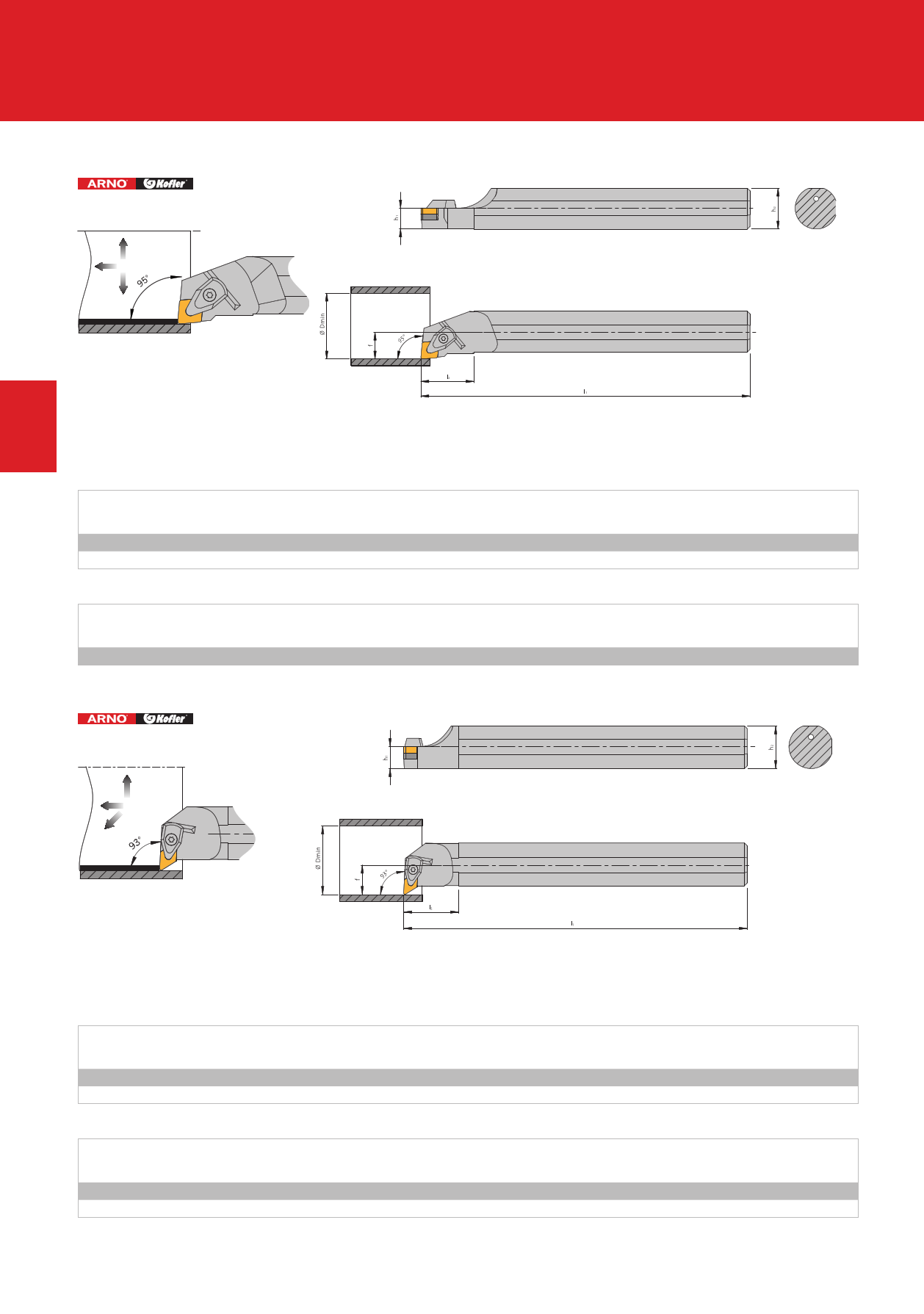

DCLN R/L Anstellwinkel / Approach angle / Угол в плане: 95°
2
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 l1
l2
A32S DCLN R/L 12-A
32 31 250 40
A40T DCLN R/L 12-A
40 39 300 45
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
A.. DCLN.. 12-A
Klemme/Feder/Schraube
Clamp/spring washer/screw
Прижим/Пружина/Винт
KD 2201
Unterlage
Support pad
Опорная пластина
U-CN12T3-D
DDUN R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее
исполнение
Wendeschneidplatte
f Dmin Indexable insert
Пластины
22 40 CN.. 1204..
27 50 CN.. 1204..
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
M4,5x10-T15
Khlmitteldse
Coolant jet
Форсунка
SPD 1111
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее
исполнение
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 l1
l2
A32S DDUN R/L 11-A
32 31 250 40
A40T DDUN R/L 15-A
40 39 300 45
f
22
27
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
Klemme/Feder/Schraube
Clamp/spring washer/screw
Прижим/Пружина/Винт
A32S DUUN R/L 11-A
A40T DDUN R/L 15-A
KD 1105
KD 2201
Unterlage
Support pad
Опорная пластина
U-DN1103-D
U-DN15T3-D
Wendeschneidplatte
Dmin Indexable insert
Пластины
40 DN.. 1104..
50 DN.. 1506..
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
M3,0x7-T09
M4,5x10-T15
112 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
