Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху

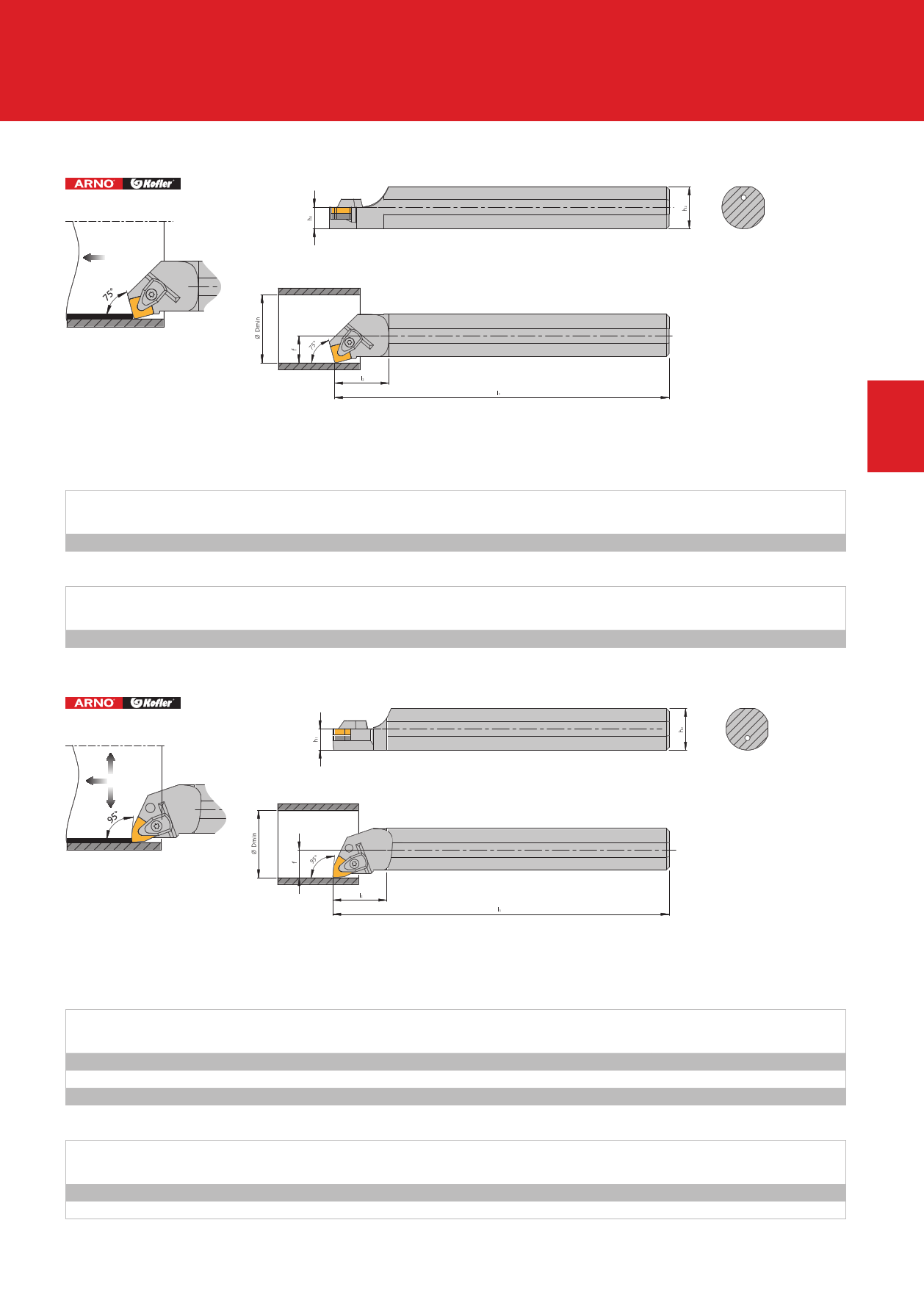

DSKN R/L Anstellwinkel / Approach angle / Угол в плане: 75°
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 l1 l2
A32S DSKN R/L 12-A
32 31 250 40
f
22
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
A32S DSKN R/L 12-A
Klemme/Feder/Schraube
Clamp/spring washer/screw
Прижим/Пружина/Винт
KD 2201
Unterlage
Support pad
Опорная пластина
U-SN12T3-D
DWLN R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Wendeschneidplatte
Dmin Indexable insert
Пластины
40 SN.. 1204..
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
M4,5x10-T15
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 l1 l2
A25R DWLN R/L 06-A
25 24 200 32
A32S DWLN R/L 08-A
32 31 250 40
A40T DWLN R/L 08-A
40 39 300 45
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
Klemme/Feder/Schraube
Clamp/spring washer/screw
Прижим/Пружина/Винт
A.. DWLN.. 06-A
A.. DWLN.. 08-A
KD 1105
KD 2201
Unterlage
Support pad
Опорная пластина
U-WN0603-D
U-WN08T3-D
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
f Dmin Indexable insert
Пластины
17 32 WN.. 0604..
22 40 WN.. 0804..
27 50 WN.. 0804..
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
M3,0x7-T09
M4,5x10-T15
Khlmitteldse
Coolant jet
Сопло
SPD 1111
SPD 1111
ARNO®-Werkzeuge | Drehen | Turning | Точение 113
