Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху

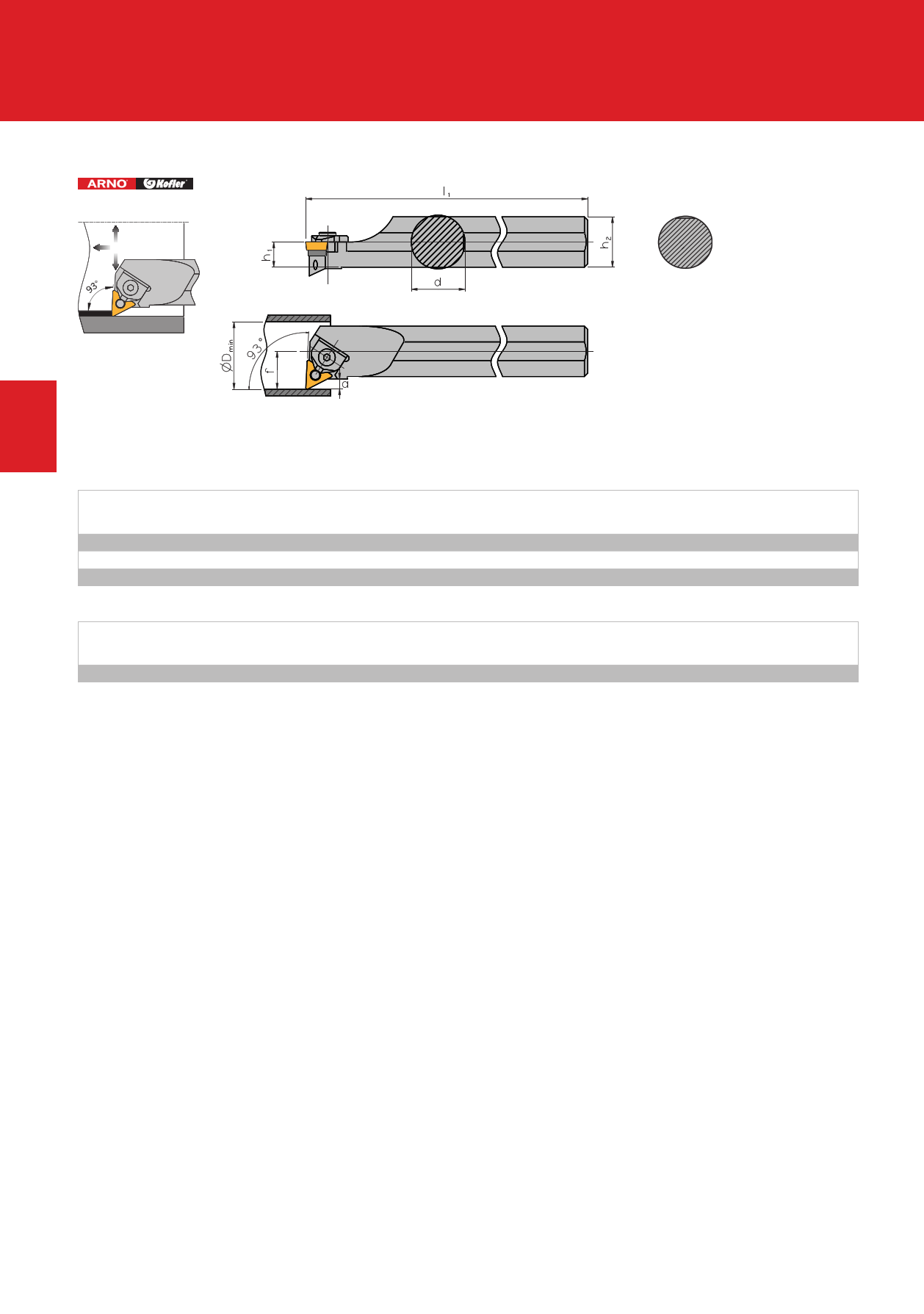

MTUC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d
S25R MTUC R/L 16
25
S32S MTUC R/L 16
32
S40T MTUC R/L 16
40
h1
11,5
15,0
18,0
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
Klemme
Clamp
Прижим
.. MTUC R/L 16
7880606
mit Schraube und Sicherungsscheibe
with scew and lock washer
с винтом и стопорной шайбой
h2
23
30
36
Keilstck
Wedge
Клин
7880101
Wendeschneidplatte
l1 f a Dmin Indexable insert
Пластины
200 17 4,4 34 TCMX 1604..
250 22 5,9 44 TCMX 1604..
300 27 6,9 54 TCMX 1604..
Unterlage
Support pad
Опорная пластина
7880008
Spannstift
Clamping pin
Ось прижима
7880408
Schlssel
Key
Ключ
KS 2520
