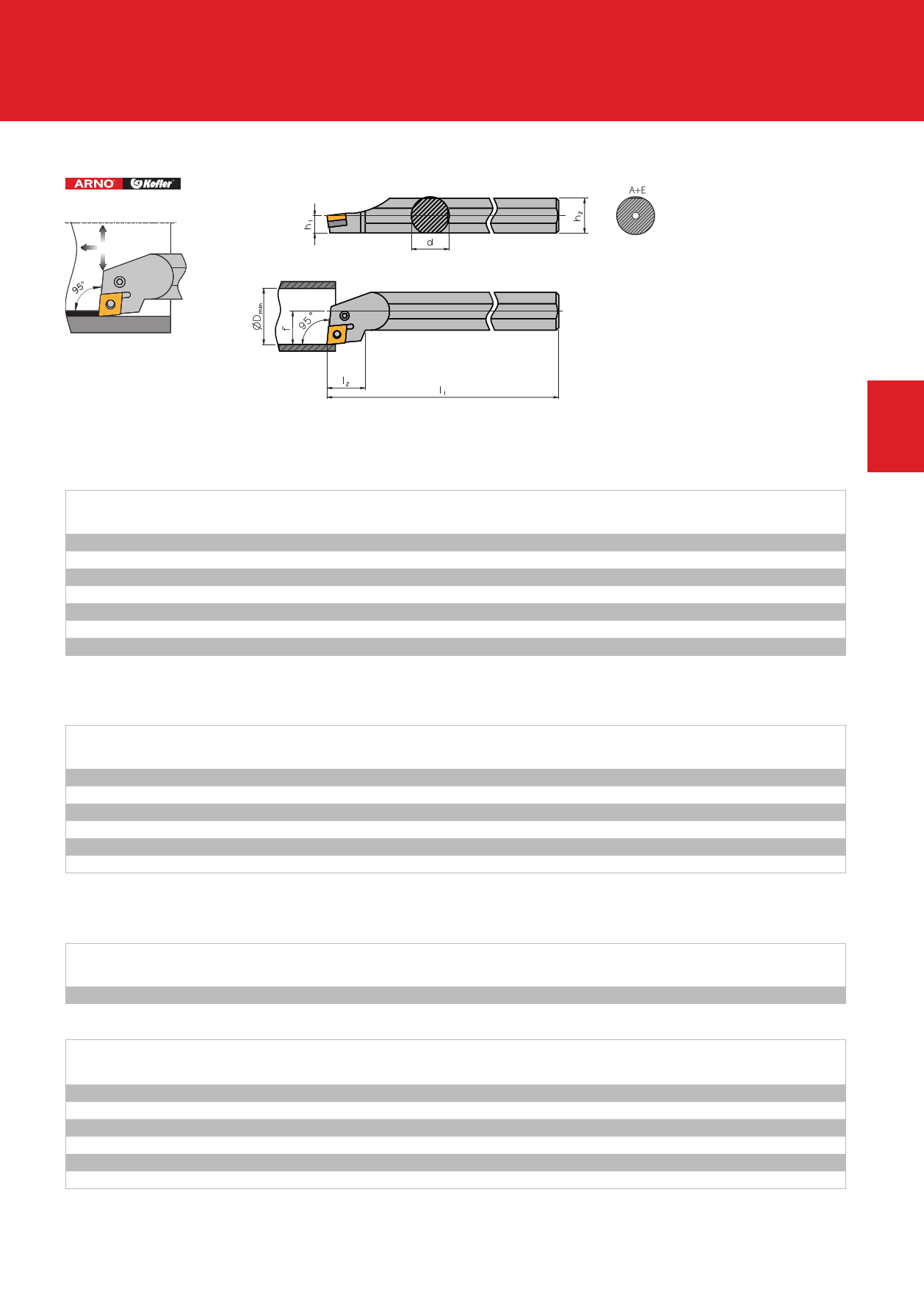

Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Державки с прижимом рычагом за отверстие
PCLN R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1 l2 f
S16R PCLN R/L 09
16
7,5
16
200 21,0
11
S20S PCLN R/L 09
20
9,0
18
250 21,0
13
S25T PCLN R/L 09
25 11,5 23 300 21,0 17
S25T PCLN R/L 12
25 11,5 23 300 22,0 17
S32U PCLN R/L 12
32 15,0 30 350 24,1 22
S40V PCLN R/L 12
40 18,5 37 400 24,1 27
S50W PCLN R/L 16
50 23,5 47 450 31,0 35
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
A16M PCLN R/L 09
16 8,0 15,5 150
A20Q PCLN R/L 09
20 10,0 19,0 180
A25R PCLN R/L 09
25 12,5 24,0 200
A25R PCLN R/L 12
25 12,5 24,0 200
A32S PCLN R/L 12
32 16,0 31,0 250
A40T PCLN R/L 12
40 20,0 38,5 300
l2
21,0
21,0
21,0
21,0
24,1
24,1
f
11
13
17
17
22
27
Bohrstangen – Vollhartmetallschaft mit innerer Khlmittelzufuhr
Boring bar – Solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1 l2
E32U PCLN R/L 12
32 16 31 350 24,1
f
22
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
1 Unterlage 2 Hebel 3 Klemmschraube
4 Rohrstift
Support pad
Lever
Clamping screw
Shim pin
Опорная пластина Рычаг Винт крепления Втулка опорной пластины
.. 16.. PCLN R/L 09
.. 20.. PCLN R/L 09
.. 25.. PCLN R/L 09
.. 25.. PCLN R/L 12
.. 32-40.. PCLN R/L 12
.. 50.. PCLN R/L 16
–
–
UP 1115
UP 1111
UP 1111
UP 1221
HP 1118
HP 1118
HP 4751
HP 1111
HP 1111
HP 1221
SP 1118
SP 1118
SP 3111
SP 1114
SP 1111
SP 1221
–
–
RP 3112
RP 1111
RP 1111
RP 1221
Montagedorn
Shim pin punch
Монтажная
оправка
–
–
MP 3111
MP 1111
MP 1111
MP 1221
Wendeschneidplatte
Dmin Indexable insert
Пластины
20 CN.. 0903..
25 CN.. 0903..
32 CN.. 0903..
32 CN.. 1204..
40 CN.. 1204..
49 CN.. 1204..
62 CN.. 1606..
Wendeschneidplatte
Dmin Indexable insert
Пластины
20 CN.. 0903..
25 CN.. 0903..
32 CN.. 0903..
32 CN.. 1204..
40 CN.. 1204..
49 CN.. 1204..
Wendeschneidplatte
Dmin Indexable insert
Пластины
40 CN.. 1204..
Schlssel
Key
Ключ
KP 3421
KP 3421
KP 3111
KP 1111
KP 1111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 1113
P 1113
P 1112
P 1114
P 1111
P 1221
2
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
