Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Державки с прижимом рычагом за отверстие

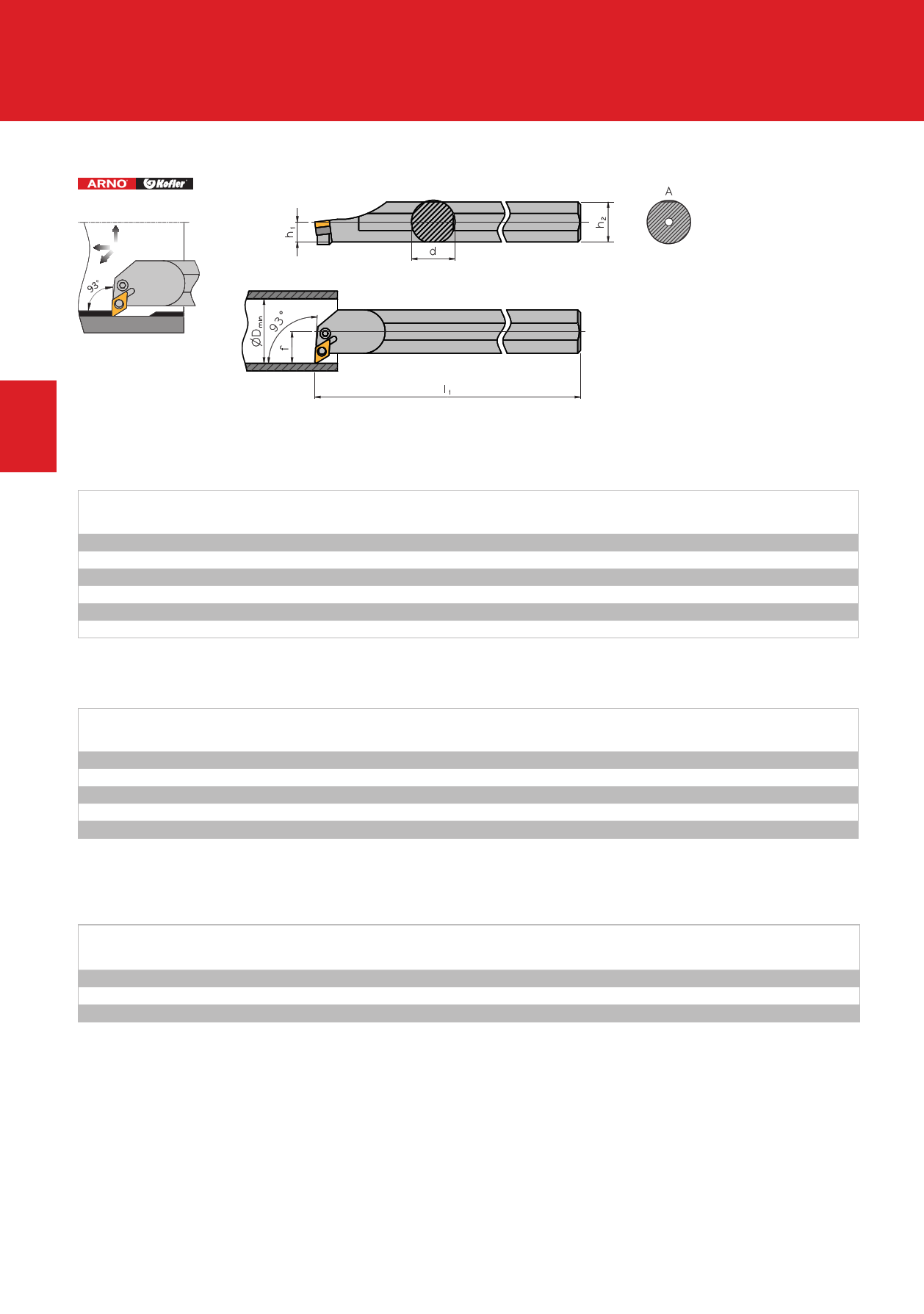

PDUN R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1
Wendeschneidplatte
f Dmin Indexable insert
Пластины
S20S PDUN R/L 11
20
9,0
18
250 16,0
27 DN.. 1104..
S25T PDUN R/L 11
25 11,5 23 300 18,5 32 DN.. 1104..
S32U PDUN R/L 11
32 15,0 30 350 22,0 40 DN.. 1104..
S32U PDUN R/L 15
32 15,0 30 350 22,0 40 DN.. 1506..
S40V PDUN R/L 15
40 18,5 37 400 27,0 49 DN.. 1506..
S50W PDUN R/L 15
50 23,5 47 450 35,0 62 DN.. 1506..
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
Wendeschneidplatte
f Dmin Indexable insert
Пластины
A20Q PDUN R/L 11
20 10,0 19,0 180 16,0 27 DN.. 1104..
A25R PDUN R/L 11
25 12,5 24,0 200 18,5 32 DN.. 1104..
A32S PDUN R/L 11
32 16,0 31,0 250 22,0 40 DN.. 1104..
A32S PDUN R/L 15
32 16,0 31,0 250 22,0 40 DN.. 1506..
A40T PDUN R/L 15
40 20,0 38,5 300 27,0 49 DN.. 1506..
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
1 Unterlage
Support pad
Опорная пластина
2 Hebel
Lever
Рычаг
3 Klemmschraube
4 Rohrstift
Clamping screw
Shim pin
Винт крепления Втулка опорной пластины
.. 20.. PDUN R/L 11
.. 25-32.. PDUN R/L 11
.. 32-50.. PDUN R/L 15
–
UP 2011
UP 2421
HP 2012
HP 2011
HP 2421
SP 3112
SP 3111
SP 1111
–
RP 3112
RP 1111
Montagedorn
Shim pin punch
Монтажная
оправка
–
MP 3111
MP 1111
Schlssel
Key
Ключ
KP 3111
KP 3111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 2012
P 2011
P 2421
