Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Державки с прижимом рычагом за отверстие

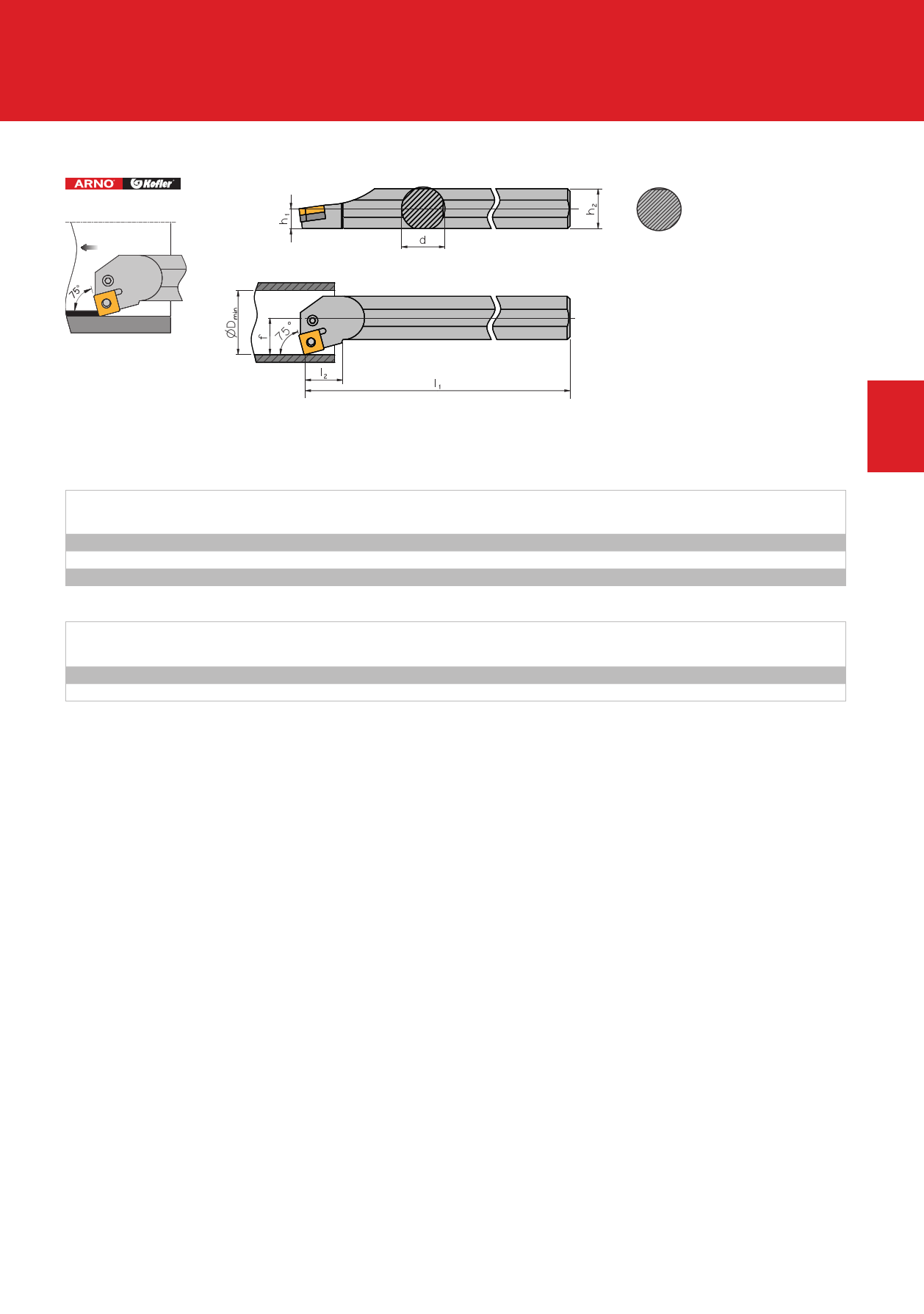

PSKN R/L Anstellwinkel / Approach angle / Угол в плане: 75°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d h1 h2 l1 l2 f Dmin Indexable insert
Пластины
S25T PSKN R/L 12
25 11,5 23 300 15,5 17
32 SN.. 1204..
S32U PSKN R/L 12
32 15,0 30 350 16,0 22
40 SN.. 1204..
S40V PSKN R/L 12
40 18,5 37 400 23,0 27
49 SN.. 1204..
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
1 Unterlage 2 Hebel 3 Klemmschraue
4 Rohrstift
Support pad
Lever
Clamping screw
Shim pin
Опорная пластина Рычаг Винт крепления Втулка опорной пластины
.. 25-32.. PSKN R/L 12
.. 40.. PSKN R/L 12
UP 5112
UP 5112
HP 1111
HP 1111
SP 1114
SP 1111
RP 1111
RP 1111
Montagedorn
Shim pin punch
Монтажная
оправка
MP 1111
MP 1111
Schlssel
Key
Ключ
KP 1111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 1115
P 5112
2
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 119
