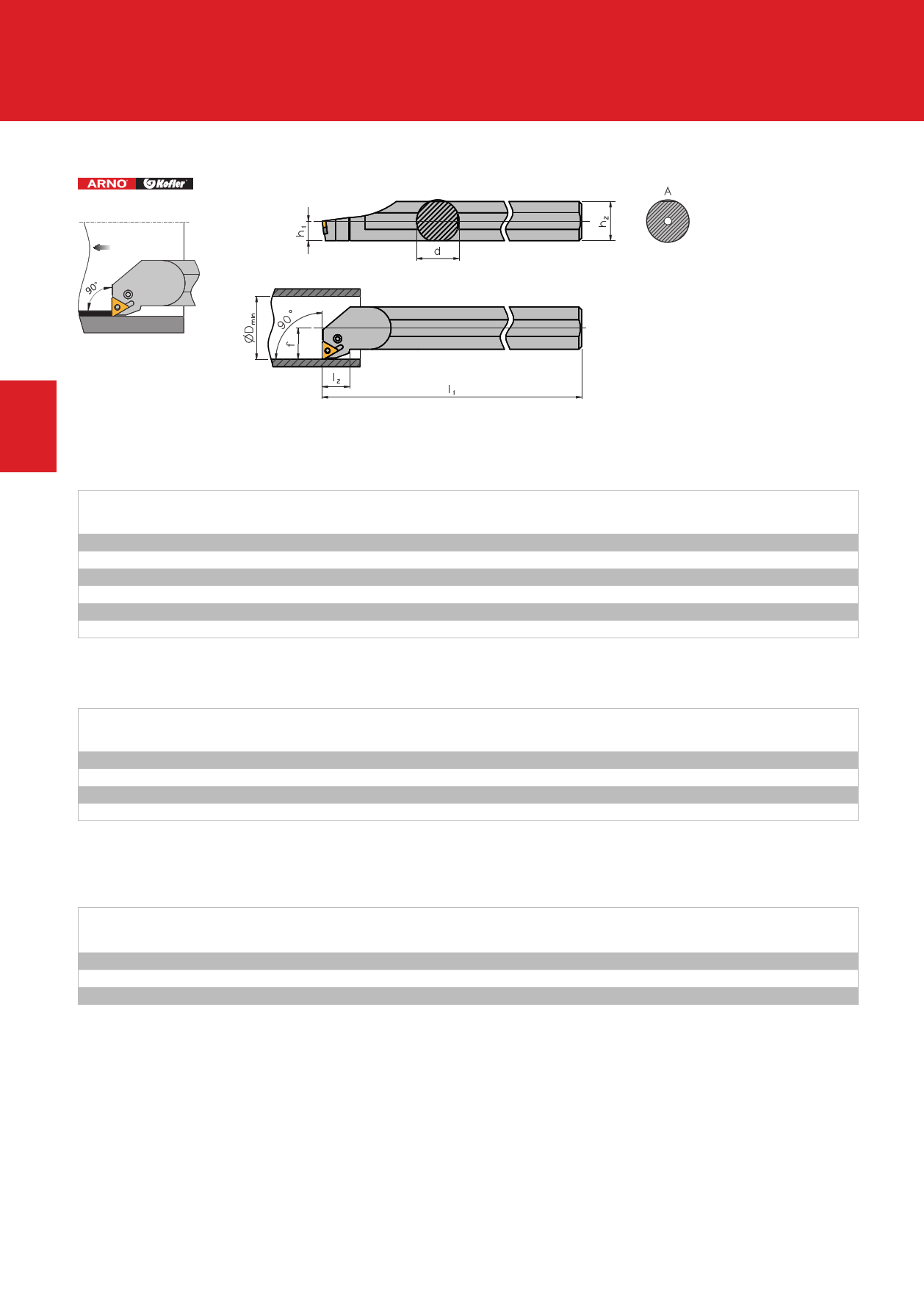

Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Державки с прижимом рычагом за отверстие
PTFN R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d h1 h2 l1 l2 f Dmin Indexable insert
Пластины
S16R PTFN R/L 11
16 7,5 15 200 14,0 11 20 TN.. 1103..
S20S PTFN R/L 11
20 9,0 18 250 14,0 13 25 TN.. 1103..
S25T PTFN R/L 16
25 11,5 23 300 17,5 17
32 TN.. 1604..
S32U PTFN R/L 16
32 15,0 30 350 18,0 22
40 TN.. 1604..
S40V PTFN R/L 22
40 18,5 37 400 27,0 27
49 TN.. 2204..
S50W PTFN R/L 22
50 23,5 47 450 35,0 35
62 TN.. 2204..
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d h1 h2 l1 l2 f Dmin Indexable insert
Пластины
A16M PTFN R/L 11
16 8,0 15,5 150 14,0 11 20 TN.. 1103..
A20Q PTFN R/L 11
20 10,0 19,0 180 14,0 13
25 TN.. 1103..
A25R PTFN R/L 16
25 12,5 24,0 200 17,5 17
32 TN.. 1604..
A32S PTFN R/L 16
32 16,0 31,0 250 18,0 22
40 TN.. 1604..
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. 16-20.. PTFN R/L 11
.. 25-32.. PTFN R/L 16
.. 40-50.. PTFN R/L 22
1 Unterlage 2 Hebel
Support pad
Lever
Опорная пластина Рычаг
– HP 6051
UP 6211
HP 4751
UP 6811
HP 1111
3 Klemmschraube
4 Rohrstift
Clamping screw
Shim pin
Винт крепления Втулка опорной пластины
SP 5751
–
SP 3111
RP 3112
SP 1111
RP 1111
Montagedorn
Shim pin punch
Монтажная
оправка
–
MP 3111
MP 1111
Schlssel
Key
Ключ
KP 3421
KP 3111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 6051
P 6211
P 6811
120 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
