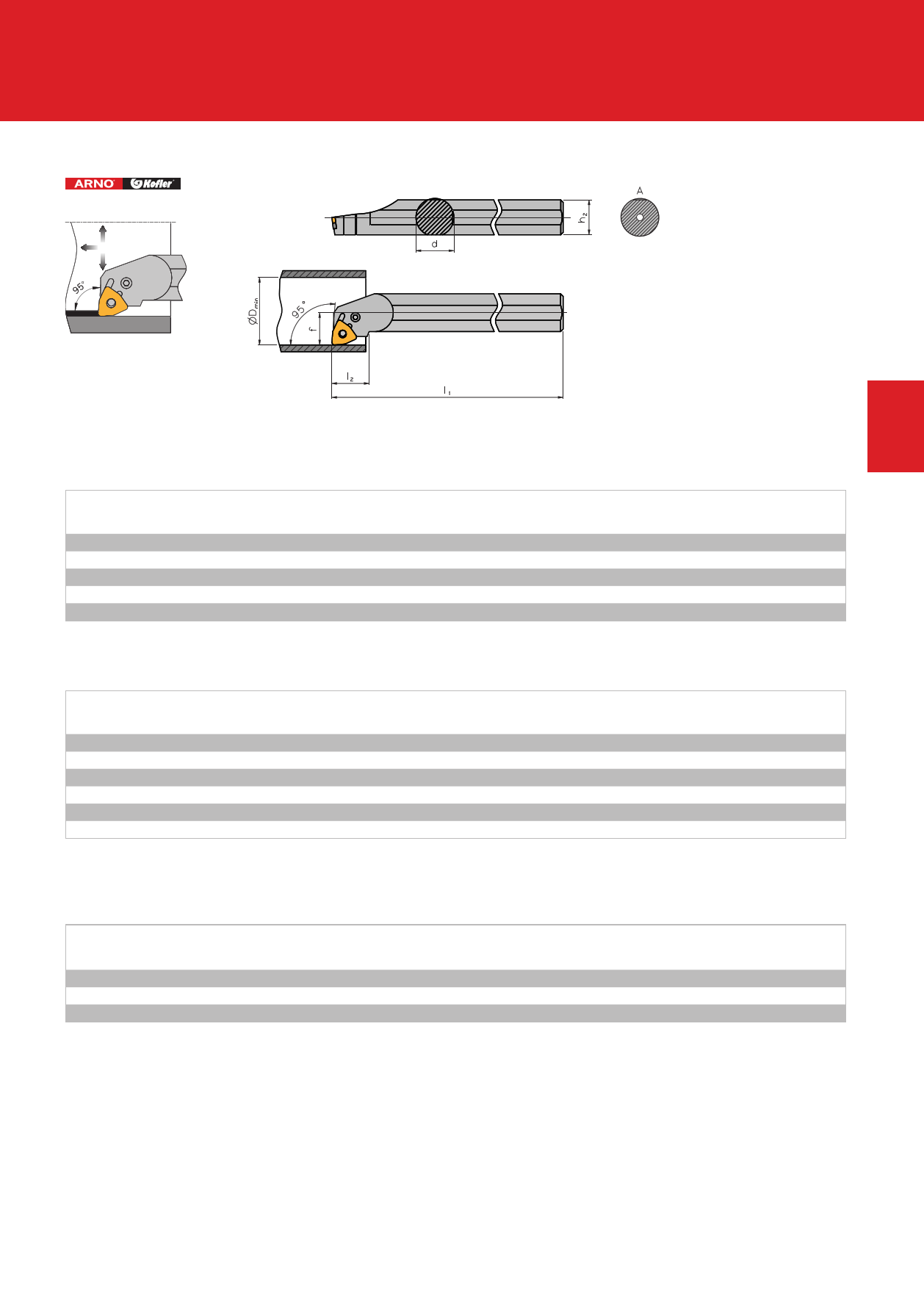

Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Державки с прижимом рычагом за отверстие
PWLN R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
2
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d h2 l1 l2 f Dmin Indexable insert
Пластины
S20S PWLN R/L 06
20 18 250 19,5 13 25 WN.. 0604..
S25T PWLN R/L 06
25 23 300 19,5 17 32 WN.. 0604..
S32U PWLN R/L 06
32 30 350 19,5 22 40 WN.. 0604..
S32U PWLN R/L 08
32 30 350 26,0 22 40 WN.. 0804..
S40V PWLN R/L 08
40 37 400 26,0 27 49 WN.. 0804..
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d h2 l1 l2 f Dmin Indexable insert
Пластины
A16M PWLN R/L 06
16 15,5 150 17,5 11
21 WN.. 0604..
A20Q PWLN R/L 06
20 19,0 180 19,5 13
25 WN.. 0604..
A25R PWLN R/L 06
25 24,0 200 19,5 17
32 WN.. 0604..
A32S PWLN R/L 06
32 31,0 250 19,5 22
40 WN.. 0604..
A32S PWLN R/L 08
32 31,0 250 26,0 22
40 WN.. 0804..
A40T PWLN R/L 08
40 39,0 300 26,0 27
49 WN.. 0804..
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
1 Unterlage
Support pad
Опорная пластина
2 Hebel
Lever
Рычаг
3 Klemmschraube
4 Rohrstift
Clamping screw
Shim pin
Винт крепления Втулка опорной пластины
.. 16-20.. PWLN R/L 06
.. 25-32.. PWLN R/L 06
.. 32-40.. PWLN R/L 08
–
UP 71111
UP 71011
HP 4753
HP 4751
HP 1111
SP 3113
SP 3111
SP 1111
–
RP 3112
RP 1111
Montagedorn
Shim pin punch
Монтажная
оправка
–
MP 3111
MP 1111
Schlssel
Key
Ключ
KP 3421
KP 3111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 71111
P 71112
P 71011
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
