Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

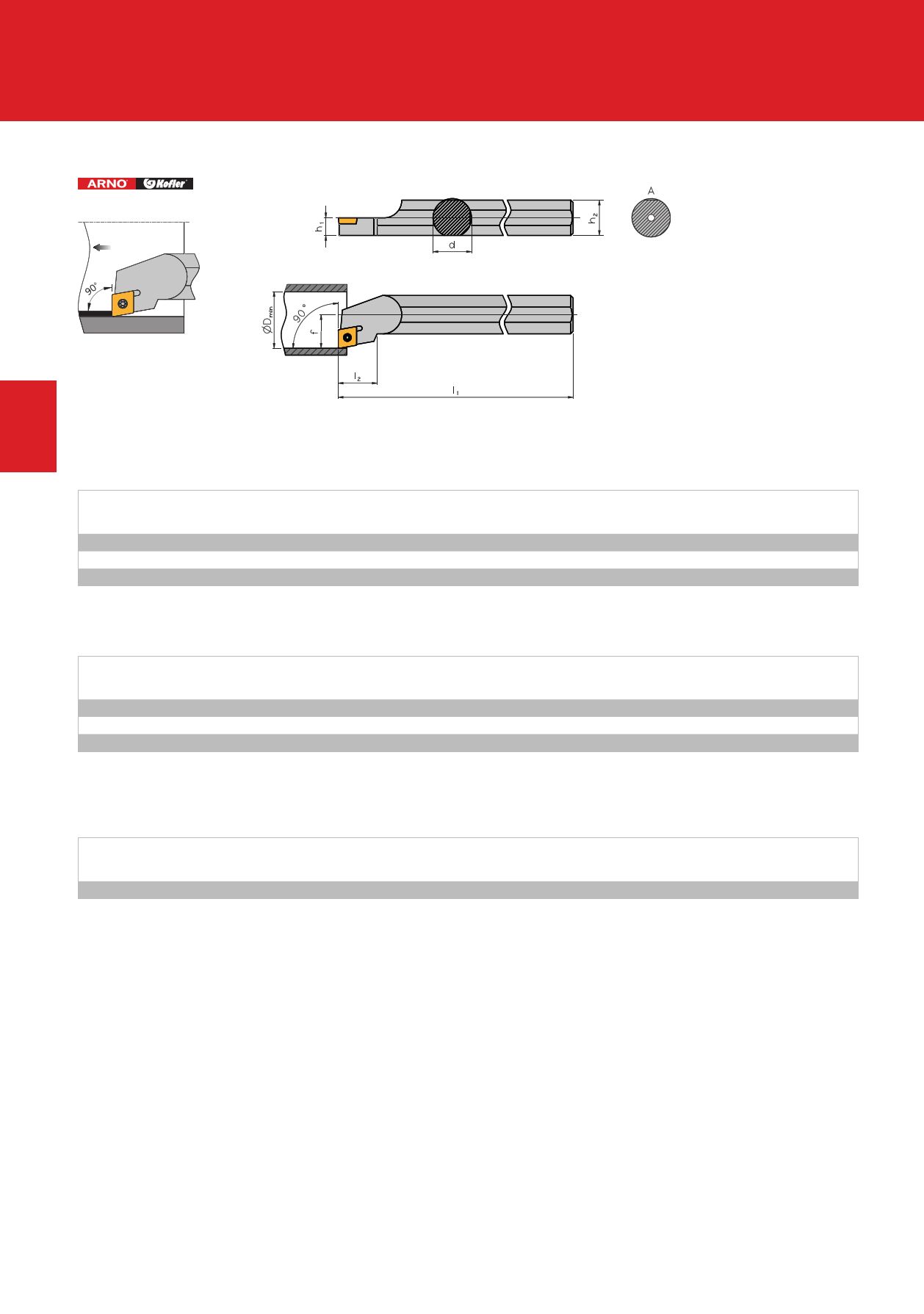

SCFC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1
S08H SCFC R/L 06
8 3,5 7 100
S10K SCFC R/L 06
10 4,5 9 125
S12Q SCFC R/L 06
12 5,5 11 180
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
A08F SCFC R/L 06
8 4 7,5 80
A10H SCFC R/L 06
10 5 9,5 100
A12K SCFC R/L 06
12 6 11,5 125
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
l2
–
9
14
l2
–
9
14
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. 08-12.. SCFC R/L 06
Schraube
Screw
Винт
SS 1754
Sortiment besteht aus: 3 Schrauben, 1 Schlssel
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука
Schlssel
Key
Ключ
KS 1751
f
5
7
9
f
5
7
9
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
Dmin Indexable insert
Пластины
11 CC.. 0602..
14 CC.. 0602..
17 CC.. 0602..
Wendeschneidplatte
Dmin Indexable insert
Пластины
11 CC.. 0602..
14 CC.. 0602..
17 CC.. 0602..
Sortiment
Spare part set
Набор комплектующих
S 1754
122 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
