Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом
SCFC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Langdrehen
Auto lathes
Токарные автоматы
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d l1
A08F SCFC R/L 06-A 8 80
A10H SCFC R/L 06-A 10 100
A12K SCFC R/L 06-A 12 125
A16M SCFC R/L 09-A 16 150
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
f
4,3
5,3
6,3
8,8
Bohrstangen – Vollhartmetallschaft mit innerer Khlmittelzufuhr
Boring bar – Solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d l1 f
E08H SCFC R/L 06-A
8 100 4,3
E10K SCFC R/L 06-A
10 125 5,3
E12Q SCFC R/L 06-A 12 180 6,3
E16R SCFC R/L 09-A
16 200 8,8
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. 08-12.. SCFC R/L 06-A
.. 16.. SCFC R/L 09-A
Schraube
Screw
Винт
SS 1754
SS 1114
Sortiment besteht aus: 3 Schrauben, 1 Schlssel
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука
Schlssel
Key
Ключ
KS 1751
KS 1111

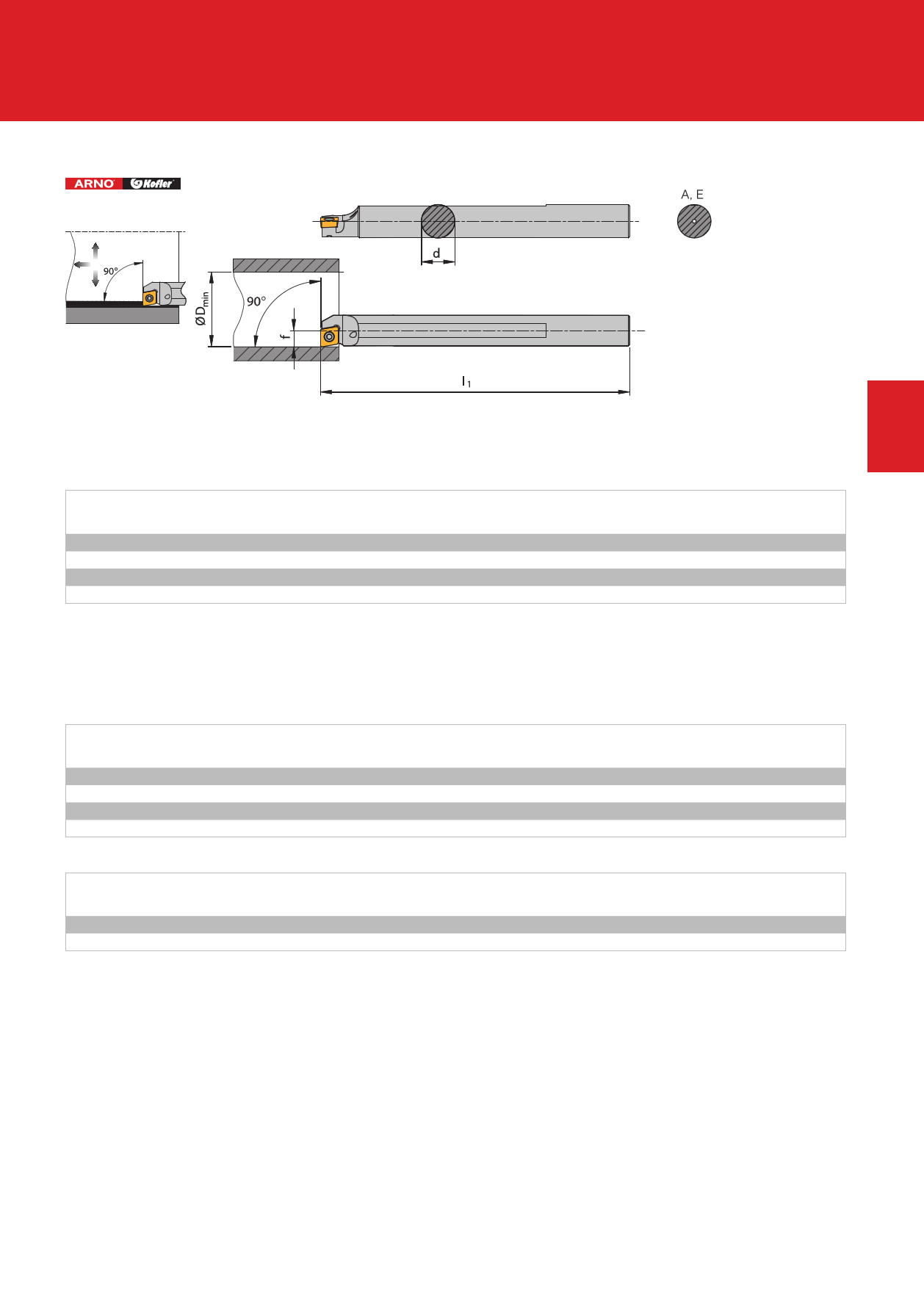

Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Wendeschneidplatte
Dmin Indexable insert
Пластины
8,4 CC.. 0602..
10,4 CC.. 0602..
12,5 CC.. 0602..
16,5 CC.. 09T3..
Wendeschneidplatte
Dmin Indexable insert
Пластины
8,4 CC.. 0602..
10,4 CC.. 0602..
12,5 CC.. 0602..
16,5 CC.. 09T3..
Sortiment
Spare part set
Набор комплектующих
S 1754
S 1114
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
