Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

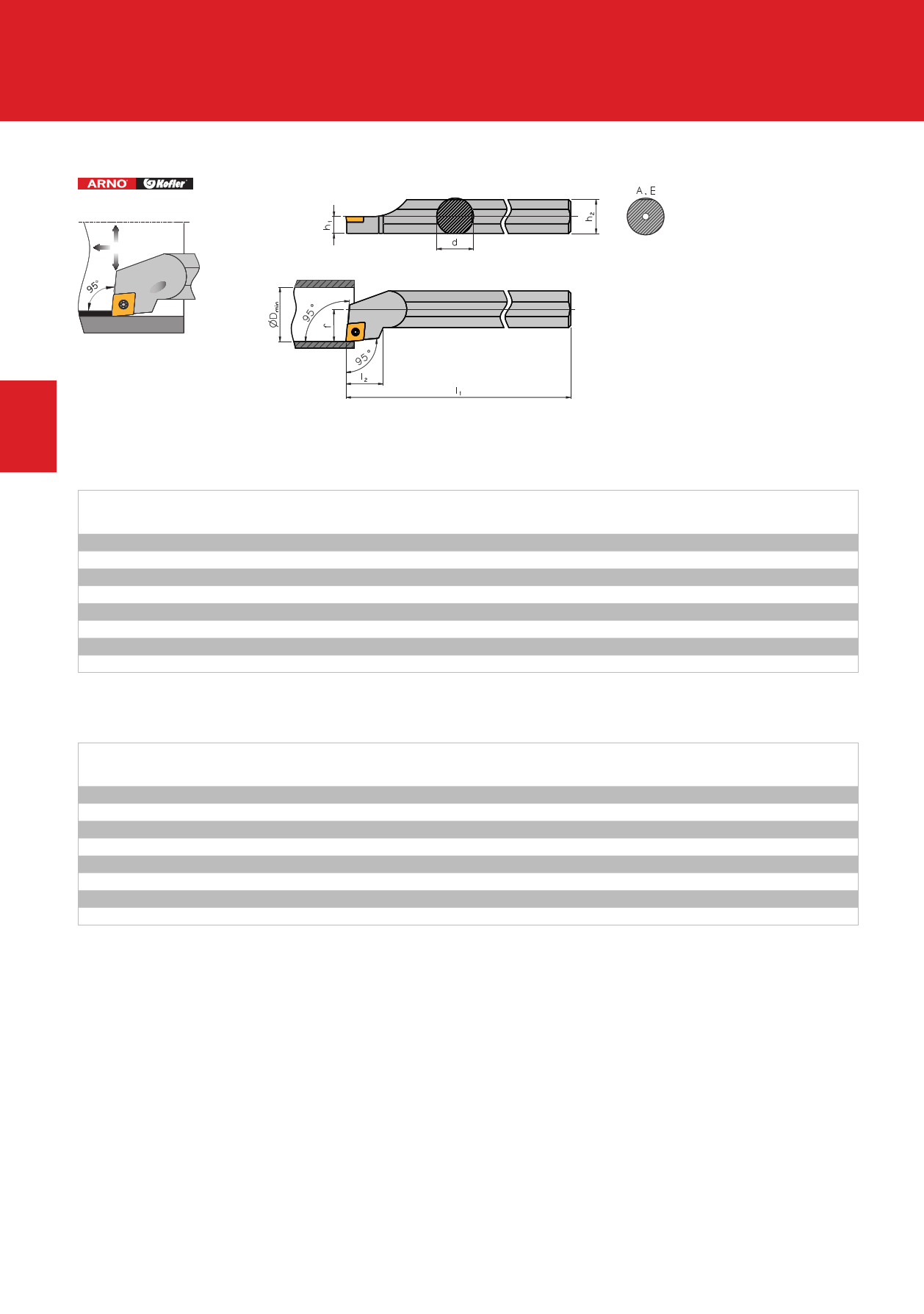

SCLC R/L Anstellwinkel / Approach angle / Угол в плане: 95°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1
S08H SCLC R/L 06
8 3,5 7 100
S10K SCLC R/L 06
10 4,5 9 125
S12Q SCLC R/L 06
12 5,5 11 180
S16R SCLC R/L 09
16 7,5 15 200
S20S SCLC R/L 09
20 9,0 18 250
S25T SCLC R/L 09
25 11,5 23 300
S32U SCLC R/L 12
32 15,0 30 350
S40V SCLC R/L 12
40 18,5 37 400
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
A08F SCLC R/L 06
8 4,0 7,5 80
A10H SCLC R/L 06
10 5,0 9,5 100
A12K SCLC R/L 06
12 6,0 11,5 125
A16M SCLC R/L 09
16 8,0 15,5 150
A20Q SCLC R/L 09
20 10,0 19,0 180
A25R SCLC R/L 09
25 12,5 24,0 200
A32S SCLC R/L 12
32 16,0 31,0 250
A40T SCLC R/L 12
40 20,0 38,5 300
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
l2
–
10
10
16
16
16
22
22
l2
–
10
10
16
16
16
22
22
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
f Dmin Indexable insert
Пластины
5 11,0 CC.. 0602..
7 13,0 CC.. 0602..
9 16,0 CC.. 0602..
11 20,0 CC.. 09T3..
13 25,0 CC.. 09T3..
17 31,5 CC.. 09T3..
22 40,0 CC.. 1204..
27 49,0 CC.. 1204..
Wendeschneidplatte
f Dmin Indexable insert
Пластины
5 11,0 CC.. 0602..
7 13,0 CC.. 0602..
9 16,0 CC.. 0602..
11 20,0 CC.. 09T3..
13 25,0 CC.. 09T3..
17 31,5 CC.. 09T3..
22 40,0 CC.. 1204..
27 49,0 CC.. 1204..
124 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
