Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

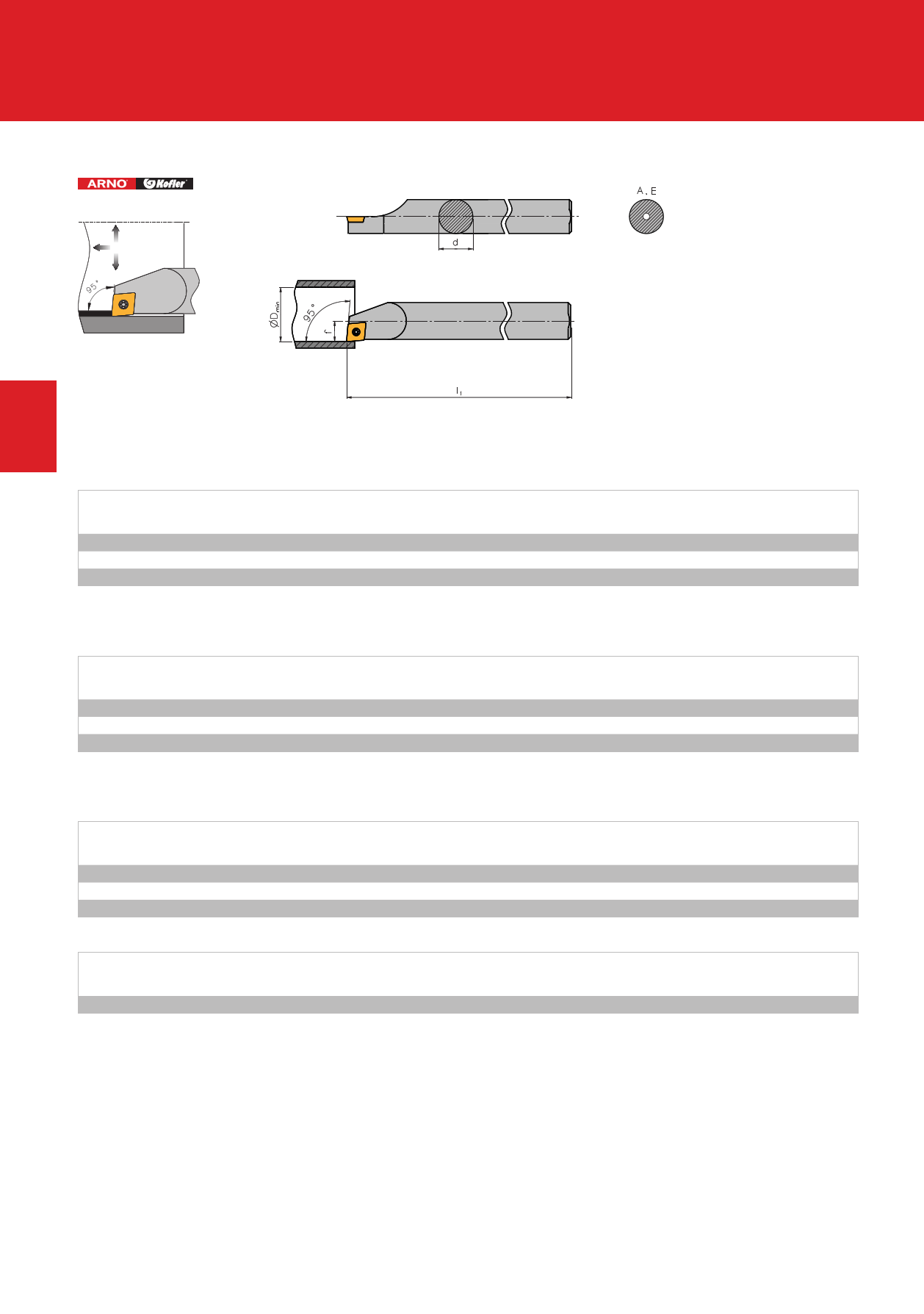

SCLD R/L Anstellwinkel / Approach angle / Угол в плане: 95°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d
S04E SCLD R/L 04
4
S05E SCLD R/L 04
5
S06F SCLD R/L 04
6
l1 f
70 2,4
70 2,9
80 3,4
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d l1
A04E SCLD R/L 04
4 70
A05E SCLD R/L 04
5 70
A06F SCLD R/L 04
6 80
f
2,4
2,9
3,4
Bohrstangen – Vollhartmetallschaft mit innerer Khlmittelzufuhr
Boring bar – Solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d l1 f
E04F SCLD R/L 04
4 80 2,4
E05F SCLD R/L 04
5 80 2,9
E06G SCLD R/L 04
6 95 3,4
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SCLD R/L 04
Schraube
Screw
Винт
T 1,8.03
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
Dmin Indexable insert
Пластины
4,8 CD.. 0401..
5,8 CD.. 0401..
6,8 CD.. 0401..
Wendeschneidplatte
Dmin Indexable insert
Пластины
4,8 CD.. 0401..
5,8 CD.. 0401..
6,8 CD.. 0401..
Wendeschneidplatte
Dmin Indexable insert
Пластины
4,8 CD.. 0401..
5,8 CD.. 0401..
6,8 CD.. 0401..
Schlssel
Key
Ключ
KS 1886
126 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
