Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

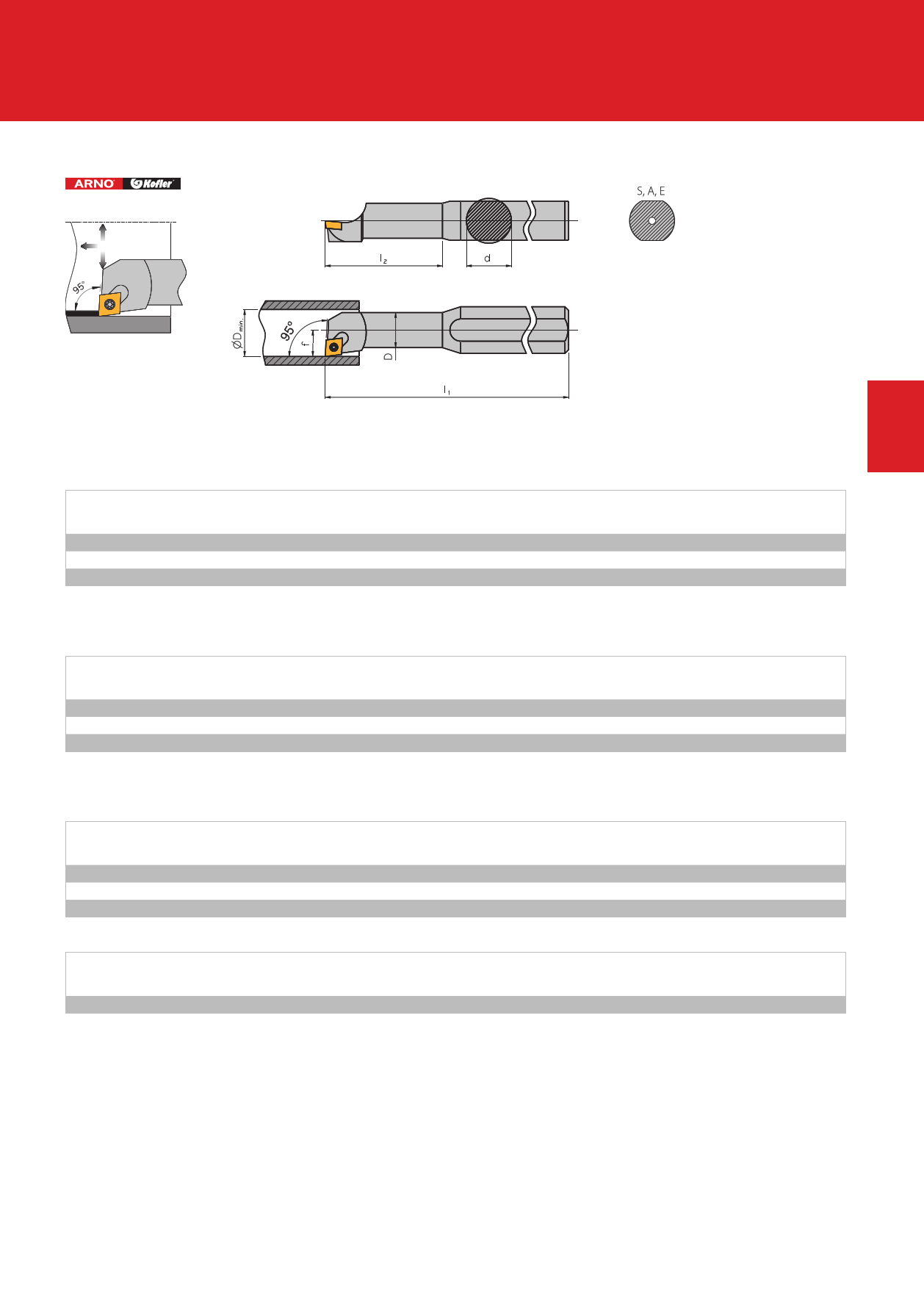

SCLD R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Bohrstangen – mit abgesetztem Stahlschaft
Boring bar – Recessed steel shank
Державка-стальной хвостовик с уменьшенным диаметром рабочей части
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
S0408H SCLD R/L 04
8 4 100 16 2,4 4,8 CD.. 0401..
S0508H SCLD R/L 04
8 5 100 20 2,9 5,8 CD.. 0401..
S0608H SCLD R/L 04
8 6 100 24 3,4 6,8 CD.. 0401..
Bohrstangen – mit abgesetztem Stahlschaft und innerer Khlmittelzufuhr
Boring bar – Recessed steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
A0408H SCLD R/L 04
8 4 100 16 2,4 4,8 CD.. 0401..
A0508H SCLD R/L 04
8 5 100 20 2,9 5,8 CD.. 0401..
A0608H SCLD R/L 04
8 6 100 24 3,4 6,8 CD.. 0401..
Bohrstangen – mit abgesetztem Vollhartmetallschaft und innerer Khlmittelzufuhr
Boring bar – Recessed solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
E0408H SCLD R/L 04
8 4 100 24 2,4 4,8 CD.. 0401..
E0508H SCLD R/L 04
8 5 100 30 2,9 5,8 CD.. 0401..
E0608H SCLD R/L 04
8 6 100 36 3,4 6,8 CD.. 0401..
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SCLD R/L 04
Schraube
Screw
Винт
T1,8.03
Schlssel
Key
Ключ
KS 2505
2
Alle Angaben in mm / Dimensions in mm Размеры указаны в мм
