Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

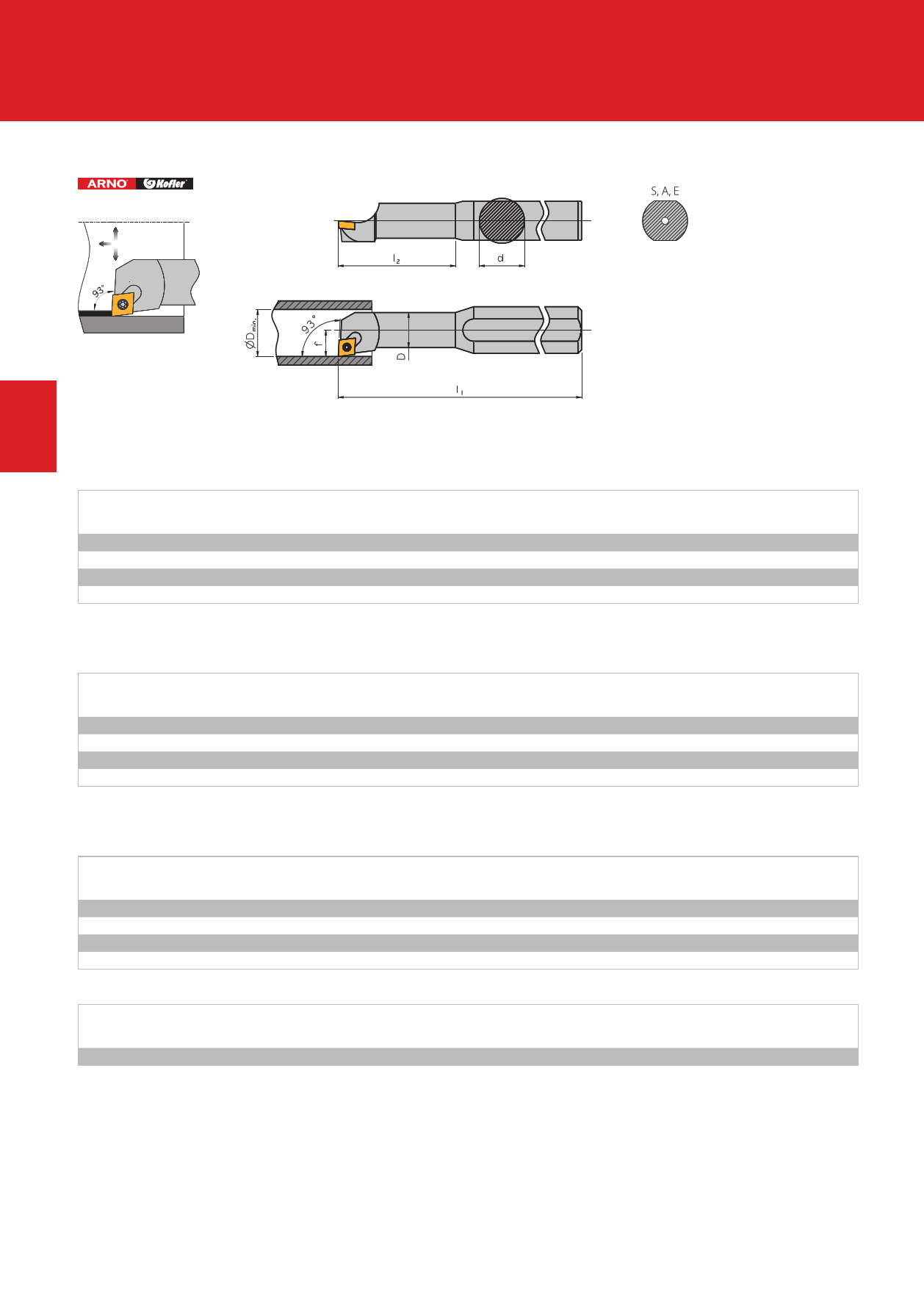

SCUP R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Bohrstangen – mit abgesetztem Stahlschaft
Boring bar – Recessed steel shank
Державка-стальной хвостовик с уменьшенным диаметром рабочей части
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
S0608H SCUP R/L 05
8 6 100 20 4,5 8 CP.. 05T1..
S0810J SCUP R/L 05
10 8 110 26 6,0 11 CP.. 05T1..
S1012K SCUP R/L 05
12 10 125 32 7,0 13 CP.. 05T1..
S1216M SCUP R/L 05
16 12 150 40 9,0 16 CP.. 05T1..
Bohrstangen – mit abgesetztem Stahlschaft und innerer Khlmittelzufuhr
Boring bar – Recessed steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
A0608H SCUP R/L 05
8 6 100 20 4,5 8 CP.. 05T1..
A0810J SCUP R/L 05
10 8 110 26 6,0 11 CP.. 05T1..
A1012K SCUP R/L 05
12 10 125 32 7,0 13 CP.. 05T1..
A1216M SCUP R/L 05
16 12 150 40 9,0 16 CP.. 05T1..
Bohrstangen – mit abgesetztem Vollhartmetallschaft und innerer Khlmittelzufuhr
Boring bar – Recessed solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ и уменьшенным диаметром рабочей части
Bezeichnung
Designation
Обозначение
Wendeschneidplatte
d D l1 l2 f Dmin Indexable insert
Пластины
E0608H SCUP R/L 05
8 6 100 28 4,5 8 CP.. 05T1..
E0810J SCUP R/L 05
10 8 110 36 6,0 11 CP.. 05T1..
E1012K SCUP R/L 05
12 10 125 44 7,0 13 CP.. 05T1..
E1216M SCUP R/L 05
16 12 150 55 9,0 16 CP.. 05T1..
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SCUP R/L 05
Schraube
Screw
Вин
T2,2.04
Schlssel
Key
Ключ
KS 5151
128 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
