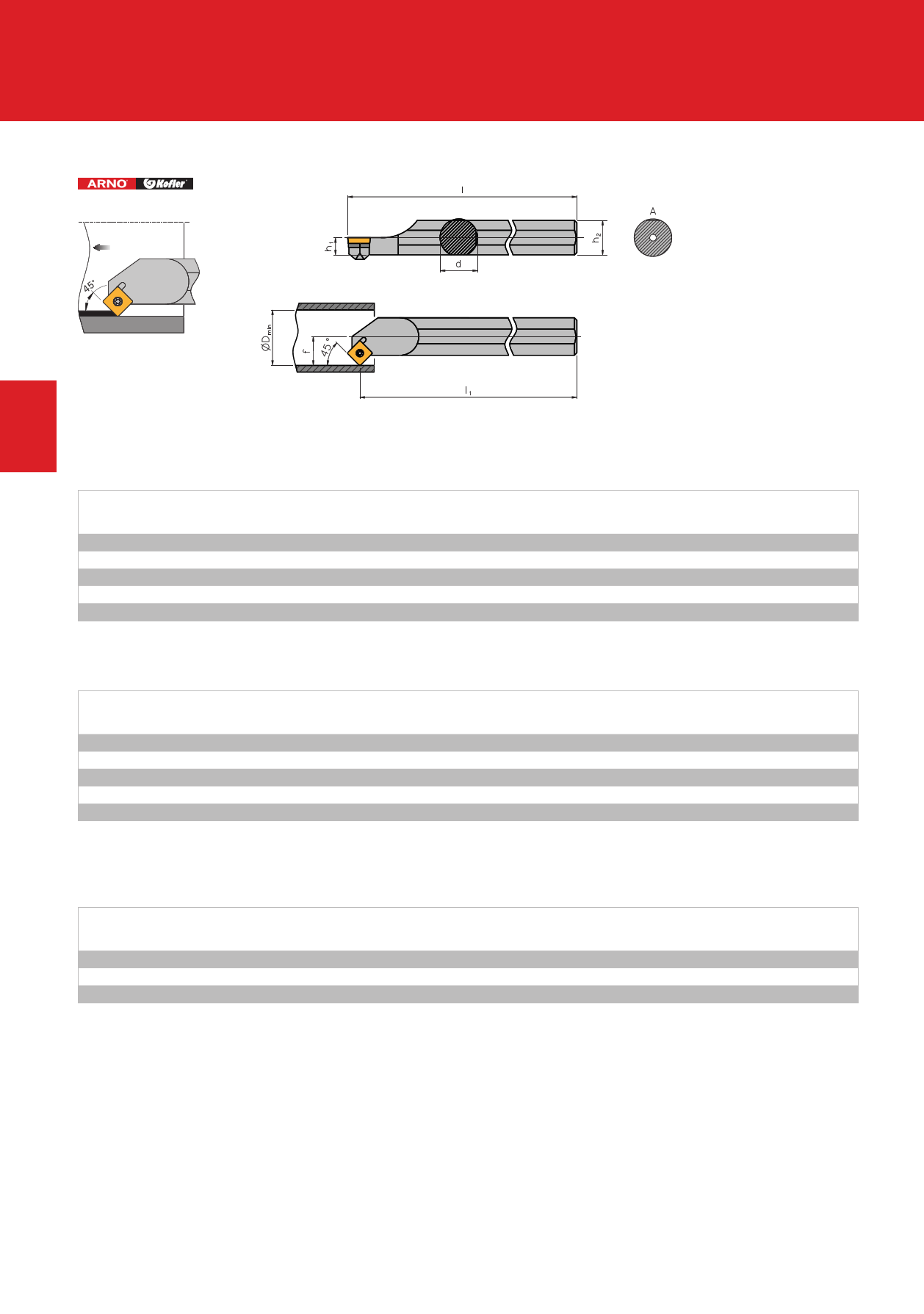

ARNO - каталог точение и обработка резьбы 2013
для размещения заказа - info@arno-tools.ru
Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом
SSSC R/L Anstellwinkel / Approach angle / Угол в плане: 45°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d
S16R SSSC R/L 09
16
S20S SSSC R/L 09
20
S25T SSSC R/L 09
25
S32U SSSC R/L 12
32
S40V SSSC R/L 12
40
h1
7,5
9,0
11,5
15,0
18,5
h2 l
15 206,1
18 256,1
23 306,1
30 358,3
37 408,3
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2
l
A16M SSSC R/L 09
16 8,0 15,5 156,1
A20Q SSSC R/L 09
20 10,0 19,0 186,1
A25R SSSC R/L 09
25 12,5 24,0 206,1
A32S SSSC R/L 12
32 16,0 31,0 256,1
A40T SSSC R/L 12
40 20,0 38,5 306,1
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
l1
200
250
300
350
400
l1
150
180
200
250
300
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. 16-20.. SSSC R/L 09
.. 25.. SSSC R/L 09
.. 32-40.. SSSC R/L 12
Unterlage
Support pad
Опорная пластина
–
–
US 4221
Bchse
Bush
Винт опорной пластины
–
–
GBS 1221
Schraube
Screw
Винт
SS 1114
SS 1111
SS 1221
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт.
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
f Dmin Indexable insert
Пластины
11 21,0 SC.. 09T3..
13 25,0 SC.. 09T3..
17 31,5 SC.. 09T3..
22 40,0 SC.. 1204..
27 49,0 SC.. 1204..
Wendeschneidplatte
f Dmin Indexable insert
Пластины
11 21,0 SC.. 09T3..
13 25,0 SC.. 09T3..
17 31,5 SC.. 09T3..
22 40,0 SC.. 1204..
27 49,0 SC.. 1204..
Schlssel
Key
Ключ
KS 1111
KS 1111
KS 1115
Sortiment
Spare part set
Набор комплектующих
S 1114
S 1111
S 4226
136 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
