Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

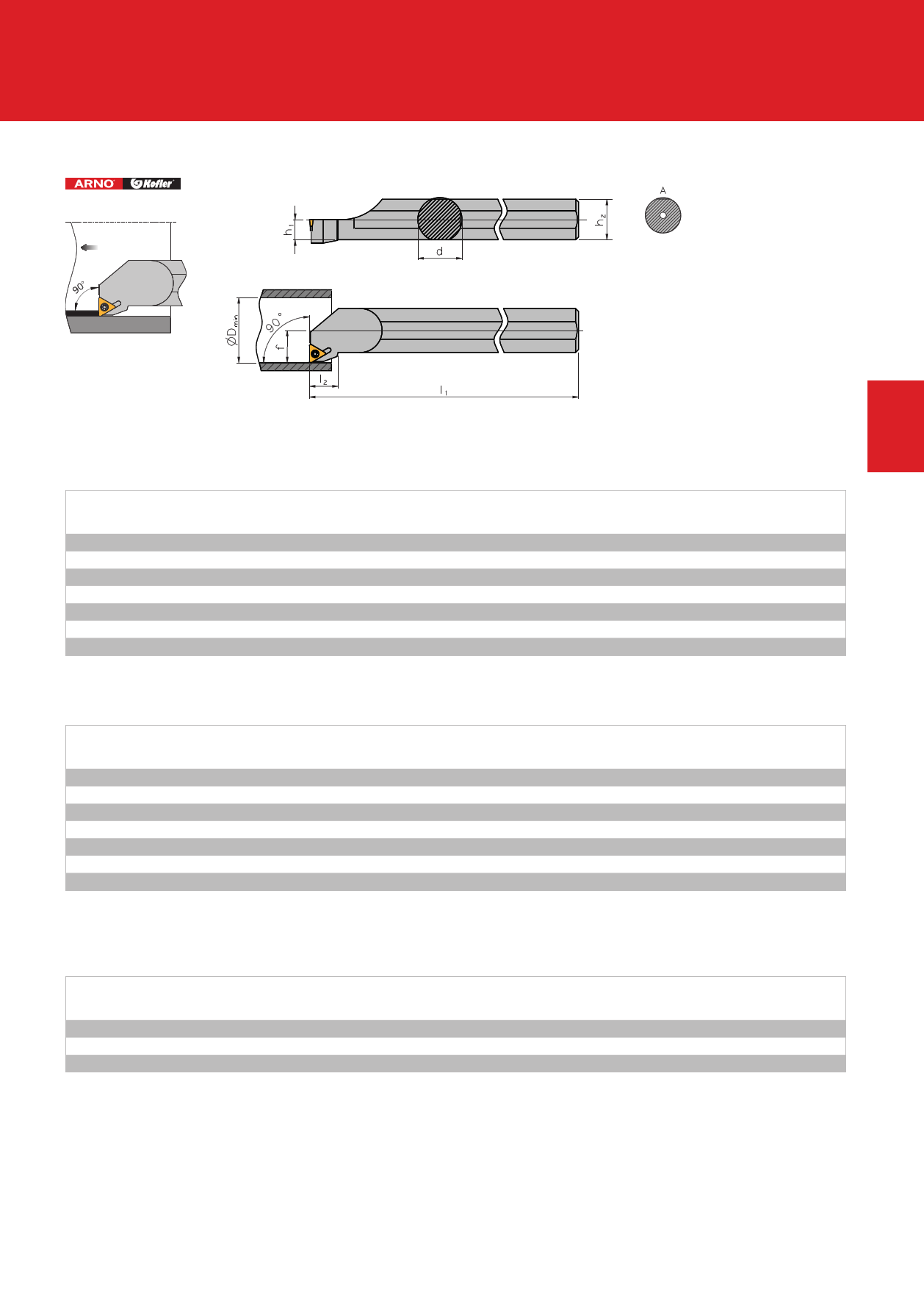

STFC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1
S10K STFC R/L 09
10 4,5 9 125
S12Q STFC R/L 11
12 5,5 11 180
S16R STFC R/L 11
16 7,5 15 200
S20S STFC R/L 11
20 9,0 18 250
S25T STFC R/L 16
25 11,5 23 300
S32U STFC R/L 16
32 15,0 30 350
S40V STFC R/L 16
40 18,5 37 400
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
A10H STFC R/L 09
10 5,0 9,5 100
A12K STFC R/L 11
12 6,0 11,5 125
A16M STFC R/L 11
16 8,0 15,5 150
A20Q STFC R/L 11
20 10,0 19,0 180
A25R STFC R/L 16
25 12,5 24,0 200
A32S STFC R/L 16
32 16,0 31,0 250
A40T STFC R/L 16
40 20,0 38,5 300
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
l2
12
13
13
13
21
21
21
l2
12
13
13
13
21
21
21
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. 10.. STFC R/L 09
.. 12-20.. STFC R/L 11
.. 25-40.. STFC R/L 16
Unterlage
Support pad
Опорная пластина
–
–
US 5511
Bchse
Bush
Винт опорной пластины
–
–
GBS 1111
Schraube
Screw
Винт
SS 5151
SS 1751
SS 1111
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт.
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Wendeschneidplatte
f Dmin Indexable insert
Пластины
7 14,0 TC.. 0902..
9 17,0 TC.. 1102..
11 21,0 TC.. 1102..
13 25,0 TC.. 1102..
17 31,5 TC.. 16T3..
22 40,0 TC.. 16T3..
27 49,0 TC.. 16T3..
Wendeschneidplatte
f Dmin Indexable insert
Пластины
7 14,0 TC.. 0902..
9 17,0 TC.. 1102..
11 21,0 TC.. 1102..
13 25,0 TC.. 1102..
17 31,5 TC.. 16T3..
22 40,0 TC.. 16T3..
27 49,0 TC.. 16T3..
Schlssel
Key
Ключ
KS 5151
KS 1751
KS 1115
Sortiment
Spare part set
Набор комплектующих
S 5151
S 1751
S 5516
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
