ARNO - каталог точение и обработка резьбы 2013
для размещения заказа - info@arno-tools.ru
Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

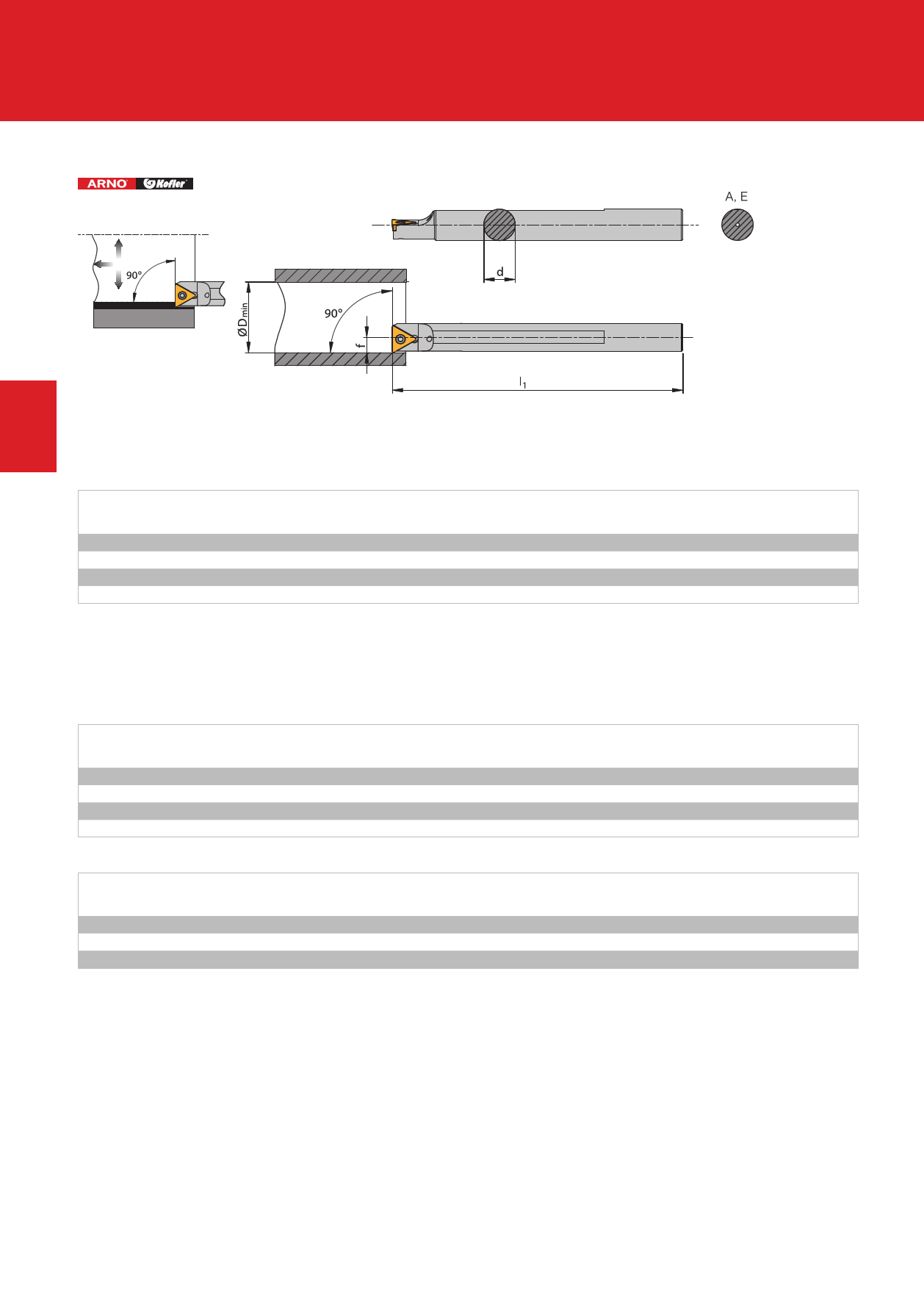

STFC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Langdrehen
Auto lathes
Токарные
автоматы
2
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d l1
A08F STFC R/L 06-A 8 80
A10H STFC R/L 09-A 10 100
A12K STFC R/L 11-A
12 125
A16M STFC R/L 11-A 16 150
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
f
4,3
5,3
6,3
8,8
Bohrstangen – Vollhartmetallschaft mit innerer Khlmittelzufuhr
Boring bar – Solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d l1 f
E08H STFC R/L 06-A
8 100 4,3
E10K STFC R/L 09-A
10 125 5,3
E12Q STFC R/L 11-A
12 180 6,3
E16R STFC R/L 11-A
16 200 8,8
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. 08.. STFC R/L 06-A
.. 10.. STFC R/L 09-A
.. 12-16.. STFC R/L 11-A
Schraube
Screw
Винт
SS 5140
SS 5151
SS 1751
Sortiment besteht aus: 3 Schrauben, 1 Schlssel
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука
Schlssel
Key
Ключ
KS 1886
KS 5151
KS 1751
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее
исполнение
Wendeschneidplatte
Dmin Indexable insert
Пластины
8,4 TC.. 06T1..
10,4 TC.. 0902..
12,5 TC.. 1102..
16,5 TC.. 1102..
Wendeschneidplatte
Dmin Indexable insert
Пластины
8,4 TC.. 06T1..
10,4 TC.. 0902..
12,5 TC.. 1102..
16,5 TC.. 1102..
Sortiment
Spare part set
Набор комплектующих
–
S 5151
S 1751
138 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
