Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

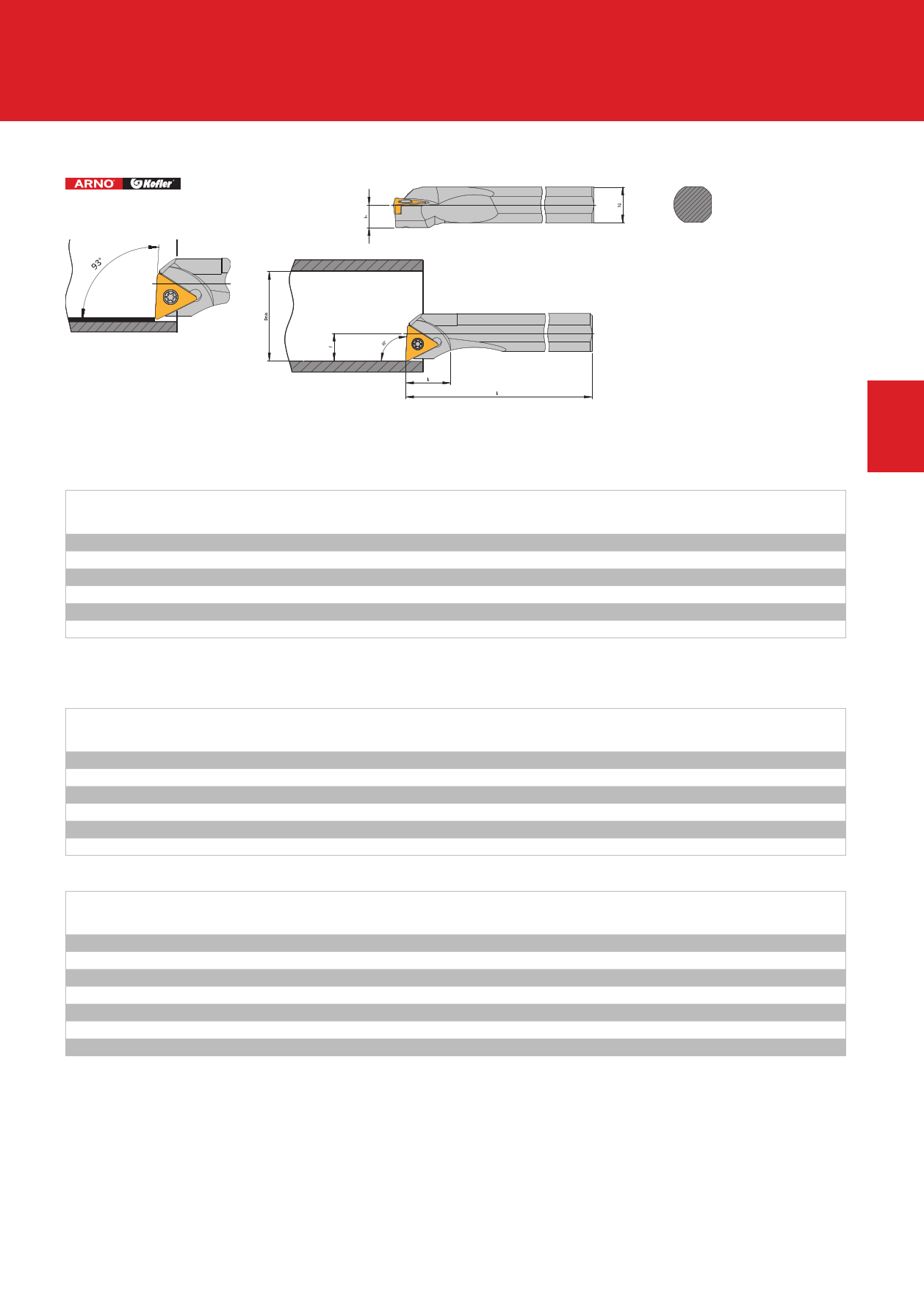

STUC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1 l2
S10K STUC R/L 09
10 4,5 9 125 11,3
S12Q STUC R/L 11
12 5,5 11 180 13,9
S16R STUC R/L 16
16 7,5 15 200 23,4
S20S STUC R/L 16
20 9,0 18 250 27,8
S25T STUC R/L 16
25 11,5 23 300 34,1
S32U STUC R/L 16
32 18,0 30 350 37,9
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1
A10H STUC R/L 09
10 4,5 9,0 100
A12K STUC R/L 11
12 5,5 11,0 125
A16M STUC R/L 16
16 7,5 15,0 150
A20Q STUC R/L 16
20 9,0 18,0 180
A25R STUC R/L 16
25 11,5 23,0 200
A32S STUC R/L 16
32 18,0 30,0 250
l2
11,3
13,9
23,4
27,8
34,1
37,9
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
A08F STUC R 06
S10K STUC R/L 09
S12Q STUC R/L 11
S16R STUC R/L 16
S20S STUC R/L 16
S25T STUC R/L 16
S32U STUC R/L 16
Unterlage
Support pad
Опорная пластина
–
–
–
–
–
–
US 5511
Bchse
Bush
Винт опорной пластины
–
–
–
–
–
GBS 1111
Schraube
Screw
Винт
SS 5140
SS 5151
SS 1751
SS 1114
SS 1111
SS 1111
SS 1111
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт.
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Wendeschneidplatte
f Dmin Indexable insert
Пластины
6,9 12,5 TC.. 0902..
8,9 16,0 TC.. 1102..
10,9 21,0 TC.. 16T3..
12,9 25,0 TC.. 16T3..
16,9 31,5 TC.. 16T3..
21,9 40,0 TC.. 16T3..
Wendeschneidplatte
f Dmin Indexable insert
Пластины
6,9 12,5 TC.. 0902..
8,9 16,0 TC.. 1102..
10,9 21,0 TC.. 16T3..
12,9 25,0 TC.. 16T3..
16,9 31,5 TC.. 16T3..
21,9 40,0 TC.. 16T3..
Schlssel
Key
Ключ
KS 1886
KS 5151
KS 1751
KS 1111
KS 1111
KS 1111
KS 1115
Sortiment
Spare part set
Набор комплектующих
–
S 5151
S 1751
S 1114
S 1111
S 1111
S 5516
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
