Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом
SVOC R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d l1
A10H SVOC R/L 07
10 100
A12K SVOC R/L 07
12 125
A16M SVOC R/L 11
16 150
A20Q SVOC R/L 11
20 180
A25R SVOC R/L 11
25 200
A32S SVOC R/L 16
32 250
A40T SVOC R/L 16
40 300
f
5,5
6,5
8,5
10,5
13,0
16,5
21,0
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SVOC R/L 07
.. SVOC R/L 11
.. SVOC R/L 16
Schraube
Screw
Винт
SS 5140
SS 1751
SS 1111
Sortiment besteht aus: 3 Schrauben, 1 Schlssel
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука
Schlssel
Key
Ключ
KS 1886
KS 1751
KS 1115

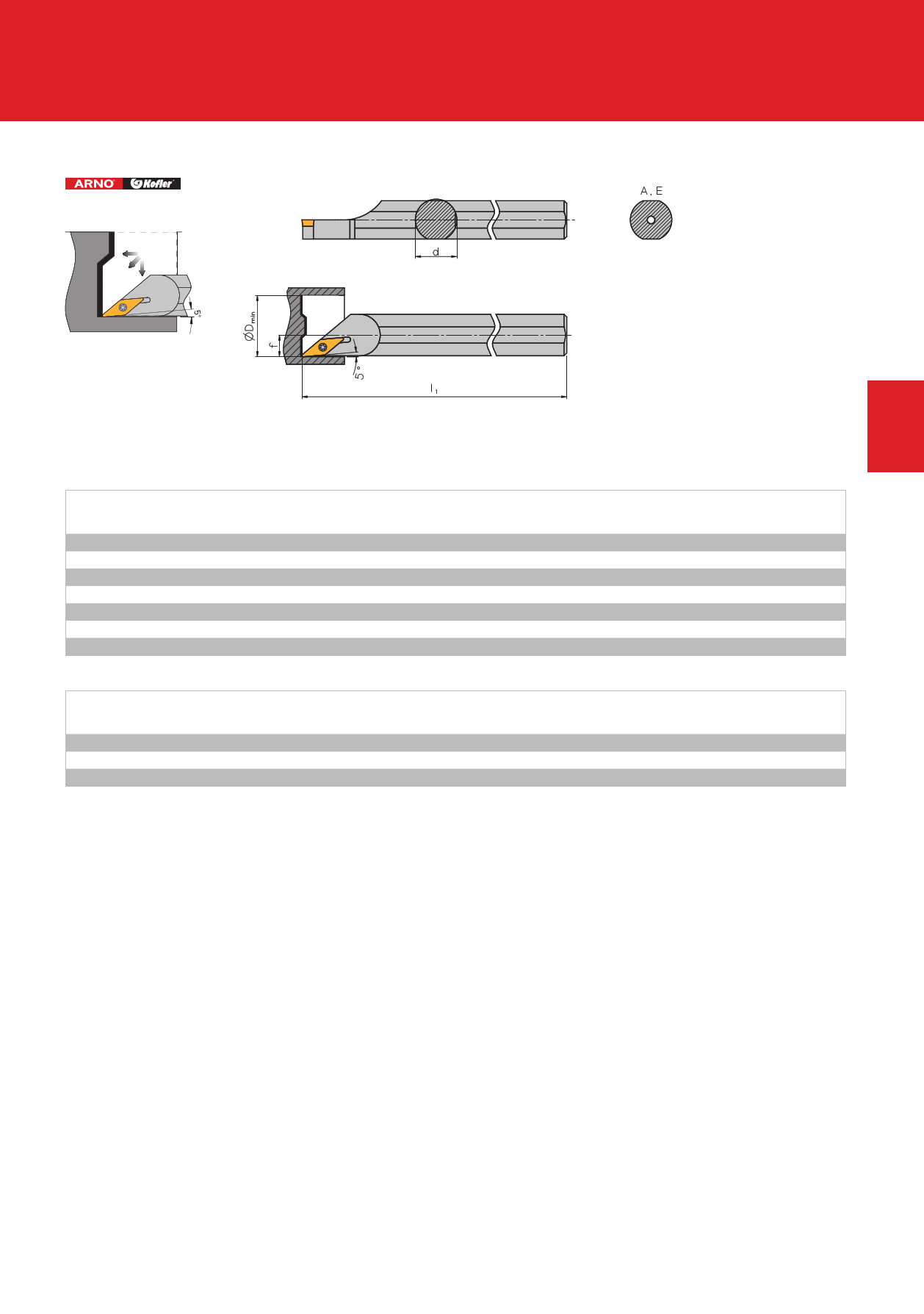

Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Wendeschneidplatte
Dmin Indexable insert
Пластины
13 VC.. 0702..
13 VC.. 0702..
17 VC.. 1103..
22 VC.. 1103..
26 VC.. 1103..
38 VC.. 1604..
42 VC.. 1604..
Sortiment
Spare part set
Набор комплектующих
–
S 1751
S 6527
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 141
