Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом
SVQC R/L Anstellwinkel / Approach angle / Угол в плане: 107,5°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1 l2
S16R SVQC R/L 11
16 7,5 15 200 16,5
S20S SVQC R/L 11
20 9,0 18 250 20,5
S25T SVQC R/L 11
25 11,5 23 300 25,5
S32U SVQC R/L 16
32 15,0 30 350 33,5
S40V SVQC R/L 16
40 18,5 37 400 40,0
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1 l2
A16M SVQC R/L 11
16 8,0 15,5 150 16,5
A20Q SVQC R/L 11
20 10,0 19,0 180 20,5
A25R SVQC R/L 11
25 12,5 24,0 200 25,5
A32S SVQC R/L 16
32 16,0 31,0 250 33,5
A40T SVQC R/L 16
40 20,0 38,5 300 40,0
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
f
11
13
17
22
27
f
11
13
17
22
27
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SVQC R/L 11
.. SVQC R/L 16
Unterlage
Support pad
Опорная пластина
–
US 6522 / US 6523
Bchse
Bush
Винт опорной пластины
–
GBS 1111
Schraube
Screw
Винт
SS 1751
SS 1111
For indexable insert with radius 0.8 mm
Для пластин с радиусом 0,8 mm
Fr Wendeschneidplatten mit 1,2 mm Radius
For indexable insert with radius 1.2 mm
Для пластин с радиусом 1,2 mm
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт.

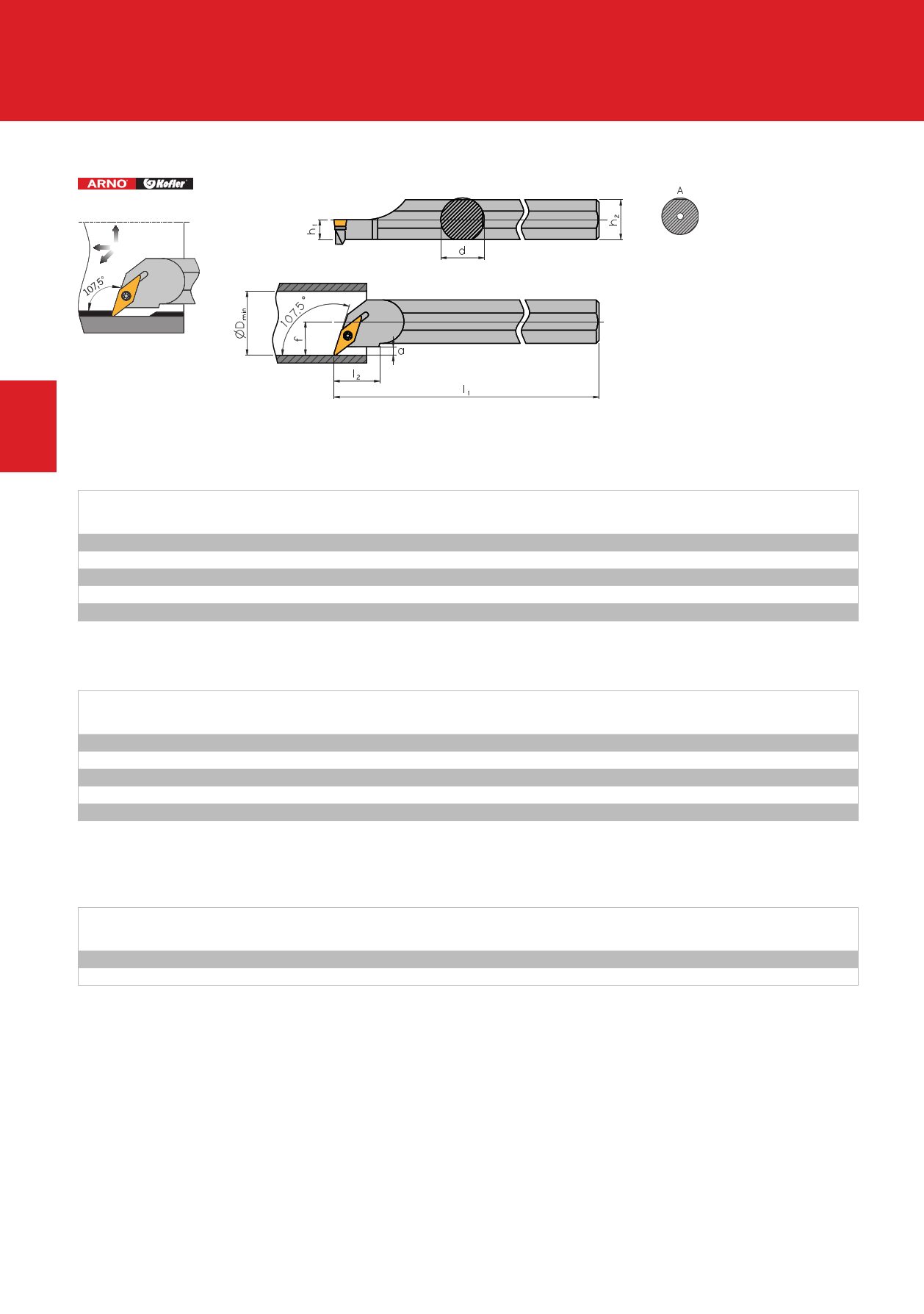

Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
a Dmin Indexable insert
Пластины
2,9 21,0 VC.. 1103..
2,9 25,0 VC.. 1103..
4,4 31,5 VC.. 1103..
5,9 40,0 VC.. 1604..
6,9 49,0 VC.. 1604..
Wendeschneidplatte
a Dmin Indexable insert
Пластины
2,9 21,0 VC.. 1103..
2,9 25,0 VC.. 1103..
4,3 31,5 VC.. 1103..
5,9 40,0 VC.. 1604..
6,9 49,0 VC.. 1604..
Schlssel
Key
Ключ
KS 1751
KS 1115
Sortiment
Spare part set
Набор комплектующих
S 1751
S 6527 / S 6528
142 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
