Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом

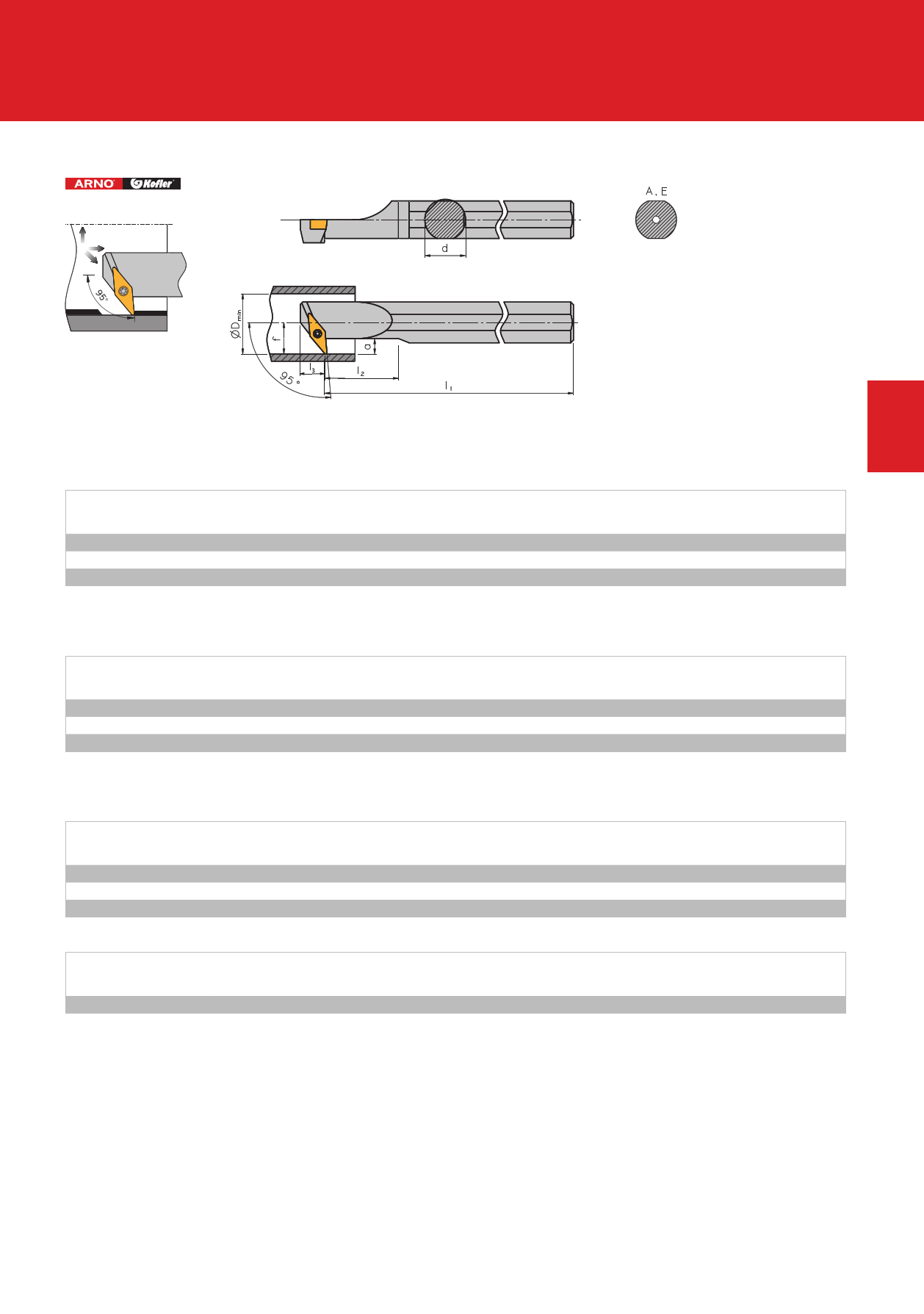

SV95C R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d a l1 l2 l3
S10H SV95C R/L 07
10 5 100 22 7,3
S12K SV95C R/L 07
12 6 125 28 6,5
S16M SV95C R/L 07
16 5 150 36 7,0
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d a l1 l2
A10H SV95C R/L 07
10 5 100 22
A12K SV95C R/L 07
12 6 125 28
A16M SV95C R/L 07
16 5 150 36
l3
7,3
6,5
7,0
Bohrstangen – Vollhartmetallschaft mit innerer Khlmittelzufuhr
Boring bar – Solid carbide shank with through tool coolant
Твёрдосплавная державка с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d a l1 l2 l3
E10H SV95C R/L 07
10 5 100 32 7,3
E12K SV95C R/L 07
12 6 125 40 6,5
E16M SV95C R/L 07
16 5 150 55 7,0
Ersatzteile / Spare parts / Комплектующие
Fr Bohrstange
For boring bar
Для державки
.. SV95C R/L 07
Schraube
Screw
Винт
SS 5140
f
7
9
11
f
7
9
11
f
7
9
11
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
2
Wendeschneidplatte
Dmin Indexable insert
Пластины
12,5 VC.. 0702..
15,5 VC.. 0702..
17,5 VC.. 0702..
Wendeschneidplatte
Dmin Indexable insert
Пластины
12,5 VC.. 0702..
15,5 VC.. 0702..
17,5 VC.. 0702..
Wendeschneidplatte
Dmin Indexable insert
Пластины
12,5 VC.. 0702..
15,5 VC.. 0702..
17,5 VC.. 0702..
Schlssel
Key
Ключ
KS 1886
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
