Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Державки с закреплением винтом
SVUC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
2
Bohrstangen – Stahlschaft
Boring bar – Steel shank
Державка-стальной хвостовик
Bezeichnung
Designation
Обозначение
d h1 h2 l1 l2
S16R SVUC R/L 11
16 7,5 15 200 16,5
S20S SVUC R/L 11
20 9,0 18 250 20,5
S25T SVUC R/L 11
25 11,5 23 300 25,5
S32U SVUC R/L 16
32 15,0 30 350 33,5
S40V SVUC R/L 16
40 18,5 37 400 40,0
Bohrstangen – Stahlschaft mit innerer Khlmittelzufuhr
Boring bar – Steel shank with through tool coolant
Державка-стальной хвостовик с отверстием для подвода СОЖ
Bezeichnung
Designation
Обозначение
d h1 h2 l1 l2
A16M SVUC R/L 11
16 8,0 15,5 150 16,5
A20Q SVUC R/L 11
20 10,0 19,0 180 20,5
A25R SVUC R/L 11
25 12,5 24,0 200 25,5
A32S SVUC R/L 16
32 16,0 31,0 250 33,5
A40T SVUC R/L 16
40 20,0 38,5 300 40,0
Hinweis: A-Ausfhrung im hinteren Schaftbereich zylindrisch
Remark: A-execution with cylindrical part at the end of the shank
Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки
f
11
13
17
22
27
f
11
13
17
22
27

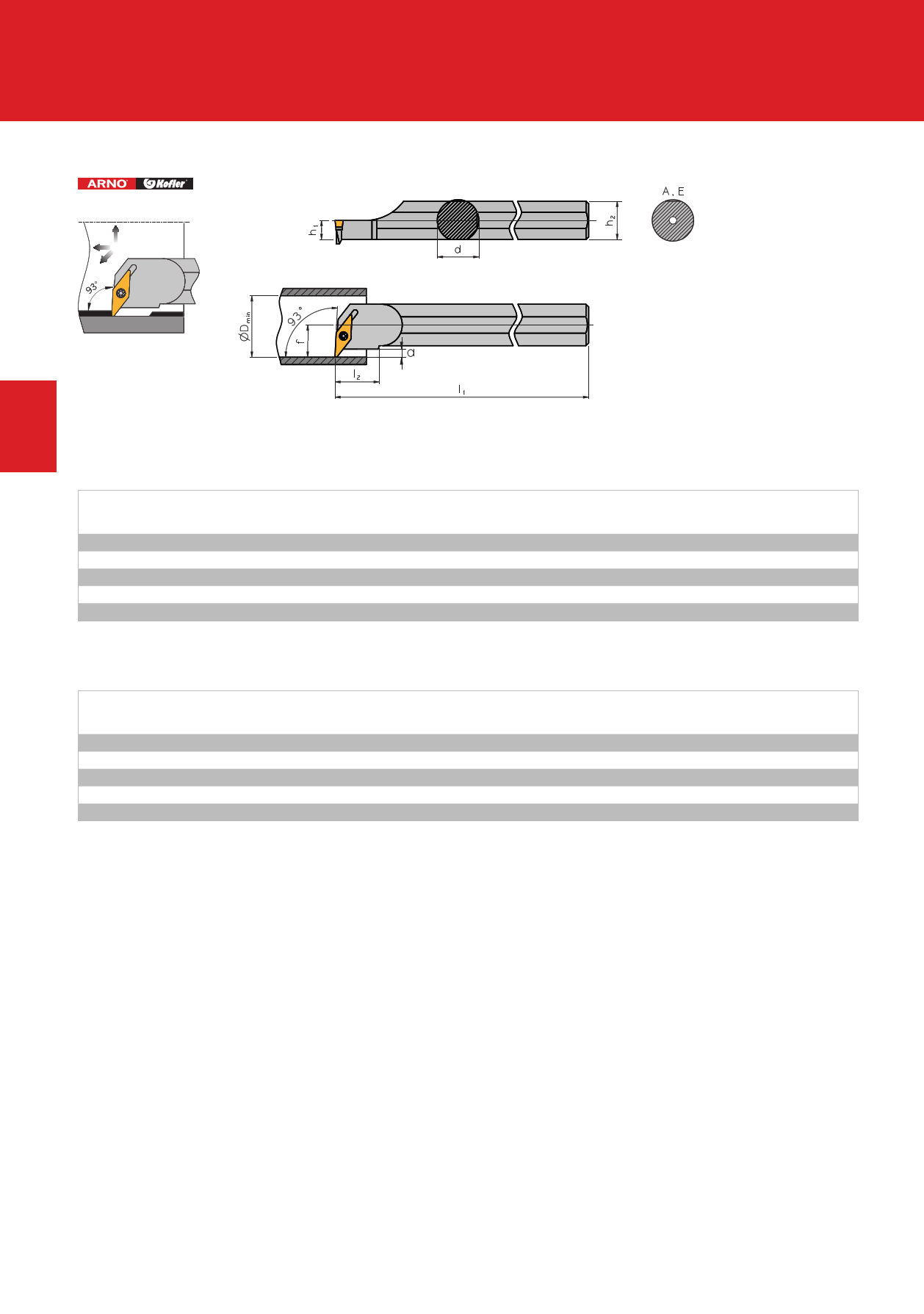

Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
a Dmin Indexable insert
Пластины
3,1 21,0 VC.. 1103..
3,1 25,0 VC.. 1103..
4,4 31,5 VC.. 1103..
5,9 40,0 VC.. 1604..
7,1 49,0 VC.. 1604..
Wendeschneidplatte
a Dmin Indexable insert
Пластины
3,1 21,0 VC.. 1103..
3,1 25,0 VC.. 1103..
4,3 31,5 VC.. 1103..
5,9 40,0 VC.. 160..
7,1 49,0 VC.. 1604..
144 ARNO®-Werkzeuge | Drehen | Turning |Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
