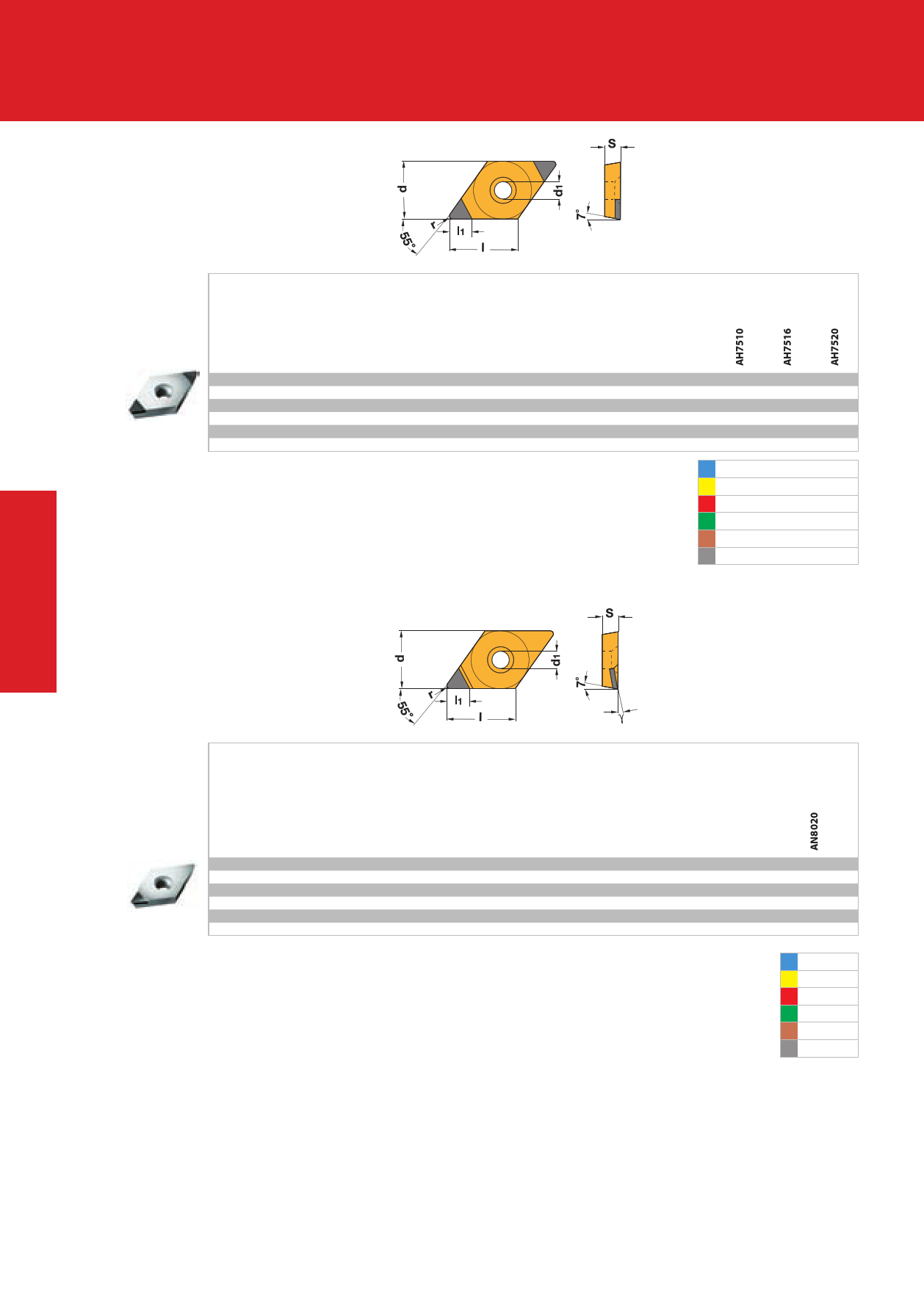

Wendeschneidplatten – Hochharte Schneidstoffe
Indexable inserts – Ultra-hard cutting materials
Сменные пластины – Сверхтвёрдые режущие материалы
3
DCGW
Einweg
One-way
Неперетачиваемые
Sorten / Grades / Сплавы
unbeschichtet/
uncoated/без покрытия
Bezeichnung
Designation
Обозначение
d d1 s
l l1min r
DCGW 070202TN-MC
6,35
2,8
2,38
7,75 2,5 (2x)
0,2
zzz
DCGW 070204TN-MC
6,35
2,8
2,38
7,75 2,5 (2x)
0,4
zzz
DCGW 11T302TN-MC
9,52
4,4
3,97
11,6 2,5 (2x)
0,2
zzz
DCGW 11T304TN-MC
9,52
4,4
3,97
11,6 2,5 (2x)
0,4
zzz
DCGW 11T308FN-MC
9,52
4,4
3,97
11,6 2,5 (2x)
0,8
z
DCGW 11T308TN-MC
9,52
4,4
3,97
11,6 2,5 (2x)
0,8
zzz
z Hauptanwendung
Main application
Основное применение
P
M
z Nebenanwendung
Secondary application
Вторичное применение
Kz
N
Sz
Hz z z
DCGT
Mehrweg
Multiple way
Перетачиваемые
Sorten / Grades /
Сплавы
unbeschichtet/
uncoated/
без покрытия
Bezeichnung
Designation
Обозначение
d d1 s
l
l1min
r
DCGT 070202FN-MW
6,35
2,8
2,38 7,75
3,0
0,2 7°
DCGT 070204FN-MW
6,35
2,8
2,38 7,75
3,0
0,4 7°
DCGT 070208FN-MW
6,35
2,8
2,38 7,75
3,0
0,8 7°
DCGT 11T302FN-MW
9,52
4,4
3,97 11,60
4,0
0,2 10°
DCGT 11T304FN-MW
9,52
4,4
3,97 11,60 4,0 0,4 10°
DCGT 11T308FN-MW
9,52
4,4
3,97 11,60 4,0 0,8 10°
z
z
z
z
z
z
z Hauptanwendung
Main application
Основное применение
z Nebenanwendung
Secondary application
Вторичное применение
P
M
K
N
S
H
z
282 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Все размеры указаны в мм
