Grundhalter – Abstechen
Tool holder
Державки
SLXO R

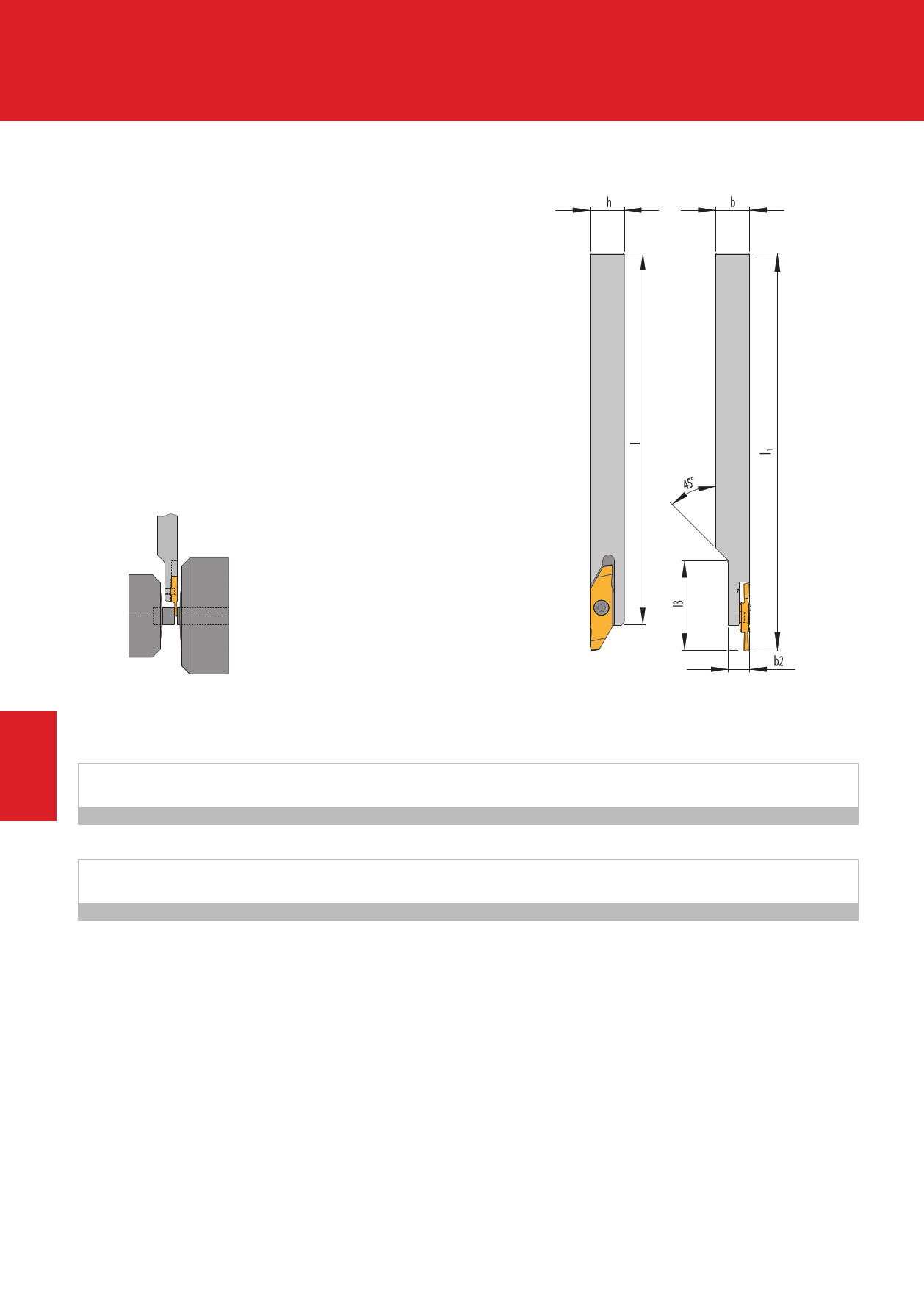

Drehhalter mit abgesetztem
Vierkantschaft
• zum Abstechen kurzer Werkstcke bei Maschinen mit
Abgreifspindel
• Abstechposition nahe der Hauptspindel, daher auch bei
kleinen Durchmessern stabile Werkstckspannung
Tool holder with off-set square shank
• for parting-off short work pieces on machines with sub spindle
• part-off position near the main spindle ensures maximum
component clamping also by smaller diameters
Державки с зауженной рабочей частью и
квадратным хвостовиком
• для отрезки коротких деталей с применением контршпинделя
• для отрезки деталей в непосредственной близости к шпинделю
Einsatz mit Wendeschneidplatte
Illustration with Insert
Показано с пластиной
LAB 082085F R-L
4
Grundhalter / Tool holder / Державка
Bezeichnung
Designation
Обозначение
h
SLXOR 1212 X08-130
12
b
12
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SLXOR 1212 X08-130
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
b2 l
7,5 130
Schraube
Screw
Винт
AS 0029
l1
139
Schneideinsatz
l3 Inserts
Пластина
30 L.. 08..
Schlssel
Key
Ключ
KS 1111
