ARNO - каталог точение и обработка резьбы 2013
DECO-Cut Halter
DECO-Cut Holder
DECO-Cut Державки
для размещения заказа - info@arno-tools.ru
Grundhalter – Abstechen
Tool holder
Державки

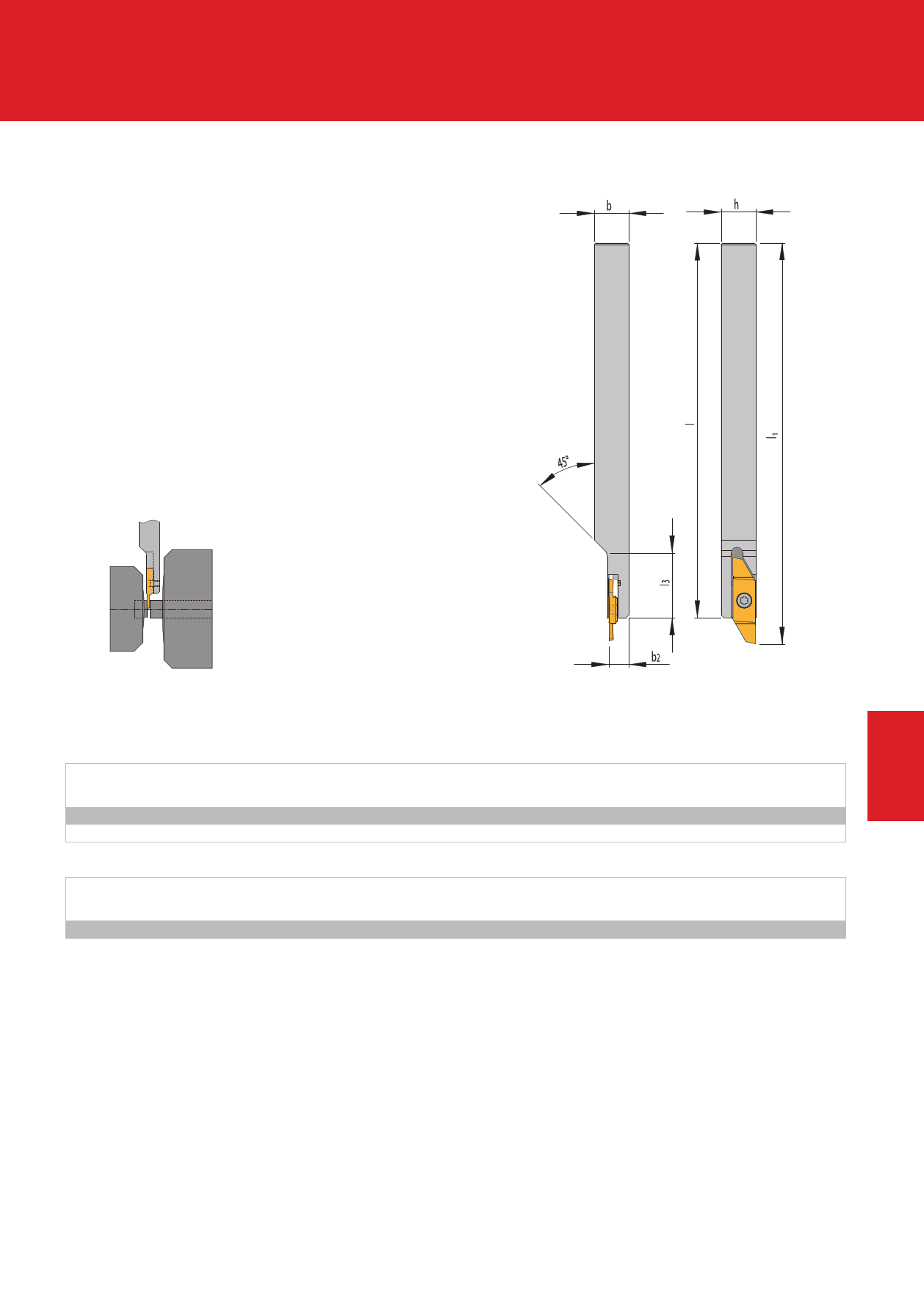

SLXO L
Schlanker Drehhalter mit versetztem
Plattensitz und Vierkantschaft
• zum vereinfachten Wechsel der Wendeschneidplatte
ohne Halterausbau
• der grere Abstand zur Fhrungsbuchse ist zu beachten
Tool holder with off line insert seat and square
shank for parting-off
• easy insert change without removing holder from turret
• note the distance to guide bush
Зауженные державки со смещением и
квадратным хвостовиком
• легкая смена пластины без извлечения державки из суппорта
Einsatz mit Wendeschneidplatte
Illustration with Insert
Показано с пластиной
LAB 08.. F L-R
Grundhalter / Tool holder / Державка
Bezeichnung
Designation
Обозначение
h
SLXOL 1212 X08-130
SLXOL 1616 X08-130
12
16
b
12
16
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SLXOL.. X08-130
Linke Ausfhrung abgebildet
Left-hand execution shown
Показано левостороннее исполнение
b2 l
7,5 130
7,5 130
Schraube
Screw
Винт
AS 0029
l1
139
139
Schneideinsatz
l3 Inserts
Пластина
30 L.. 08..
40 L.. 08..
Schlssel
Key
Ключ
KS 1111
4
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 303
