Klemmhalter
Tool holders
Державки
Innengewinde
Internal Thread
Внутренняя резьба
для размещения заказа - info@arno-tools.ru
Ausfhrung / Type / Тип
V
Halter / Holder / Державки
Bezeichnung
Designation
l Обозначение
27 V NVR40-5V R/L
27 V NVR50-5V R/L
27 V NVR60-5V R/L
HINWEIS:
Die Klemmhalter haben einen Neigungswinkel von 1°.
h l1
36 300
45 350
54 400
REMARK:
All toolholders are supplied with a helix angle of 1°.

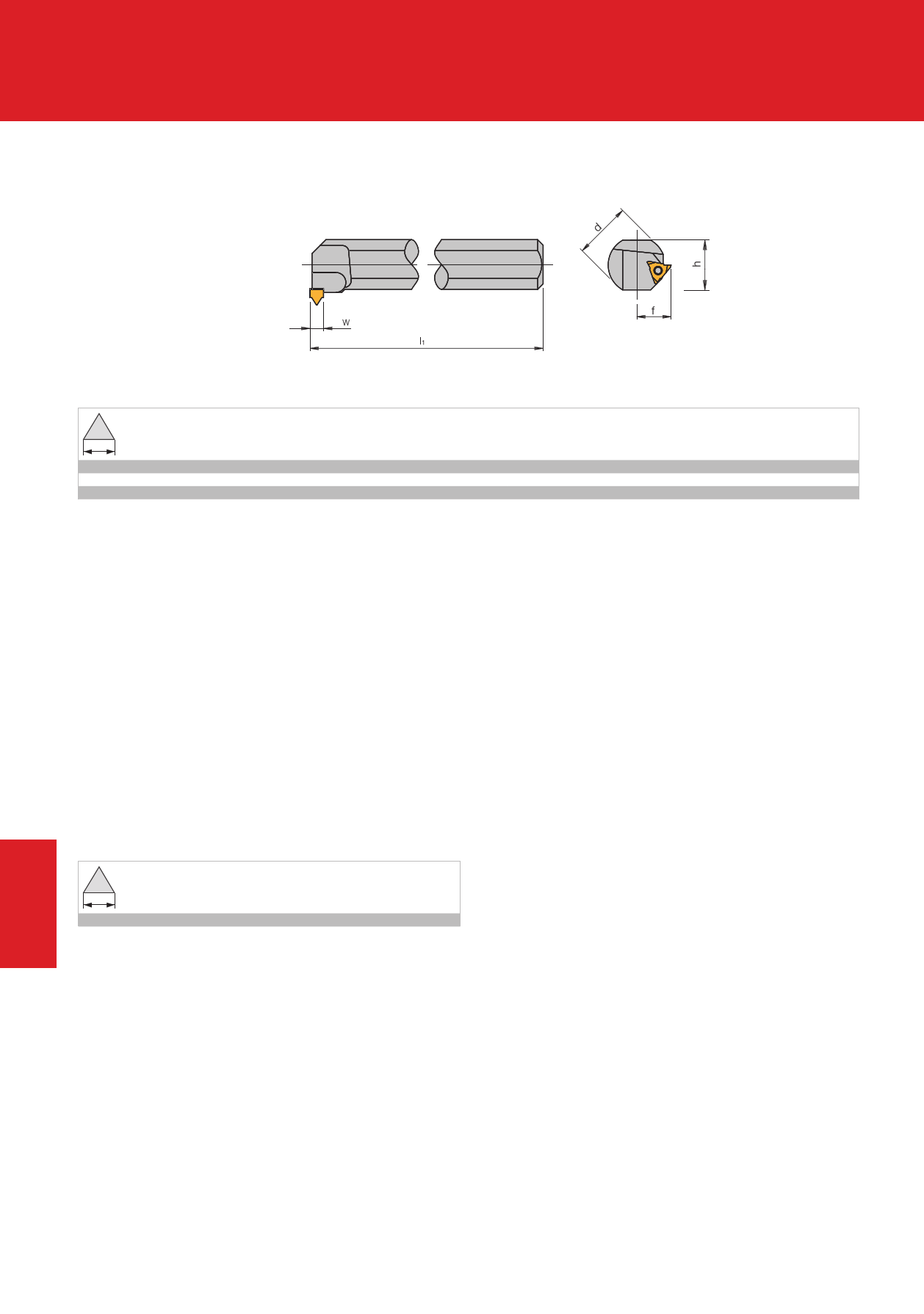

Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
d fw
40 28,4 6,5
50 33,4 6,5
60 38,0 6,5
ИНФОРМАЦИЯ:
Державка поставляется с углом подъёма резьбы 1,5°.
5
Ersatzteile / Spare parts / Комплектующие
Klemmschraube
Schlssel
Clamping screw
Key
l
Винт крепления
Ключ
27V
SN6T
KS 2520
