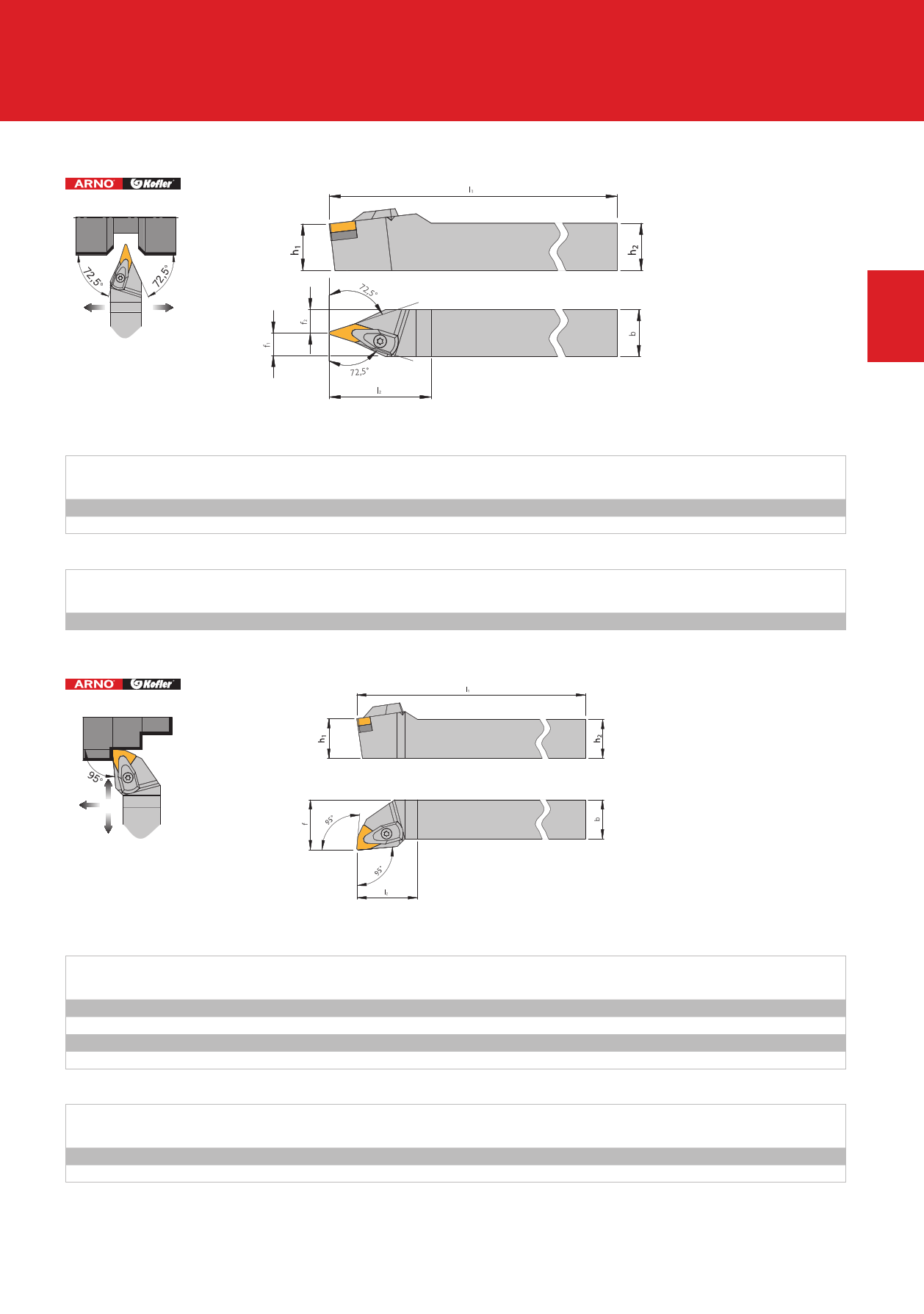

Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху
DVVN N Anstellwinkel / Approach angle / Угол в плане: 72,5°
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
DVVN N 2020 K16-A
DVVN N 2525 M16-A
20
25
b
20
25
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
Klemme/Feder/Schraube
Clamp/spring washer/screw
Прижим/Пружина/Винт
DV.. N.. 16-A
KD 1105
l1 l2
125 43
150 43
Unterlage
Support pad
Опорная пластина
U-VN1603-D
DWL R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Wendeschneidplatte
f1 f2 Indexable insert
Пластины
12,5 7,5 VN.. 1604..
12,5 12,5 VN.. 1604..
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
M3,0x7-T09
Schlssel
Key
Ключ
KS 2309
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
DWLN R/L 2020 K06-A
DWLN R/L 2020 K08-A
DWLN R/L 2525 M06-A
DWLN R/L 2525 M08-A
h1 / h2
20
20
25
25
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
Klemme/Feder/Schraube
Clamp/spring washer/screw
Прижим/Пружина/Винт
DW.. R/L.. 06-A
DW.. R/L.. 08-A
KD 1105
KD 2201
b
20
20
25
25
l1
125
125
150
150
Unterlage
Support pad
Опорная пластина
U-WN0603-D
U-WN08T3-D
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
l2 f Indexable insert
Пластины
27 25,0 WN.. 0604..
34 25,0 WN.. 0804..
27 32,0 WN.. 0604..
34 32,0 WN.. 0804..
Schraube fr Unterlage
Screw for support pad
Винт опорной пластины
M3,0x7-T09
M4,5x10-T15
Schlssel
Key
Ключ
KS 2309
KS 1111
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
