Klemmhalter mit Pratzenklemmung
Tool holder - Top clamping
Державки с прижимом сверху

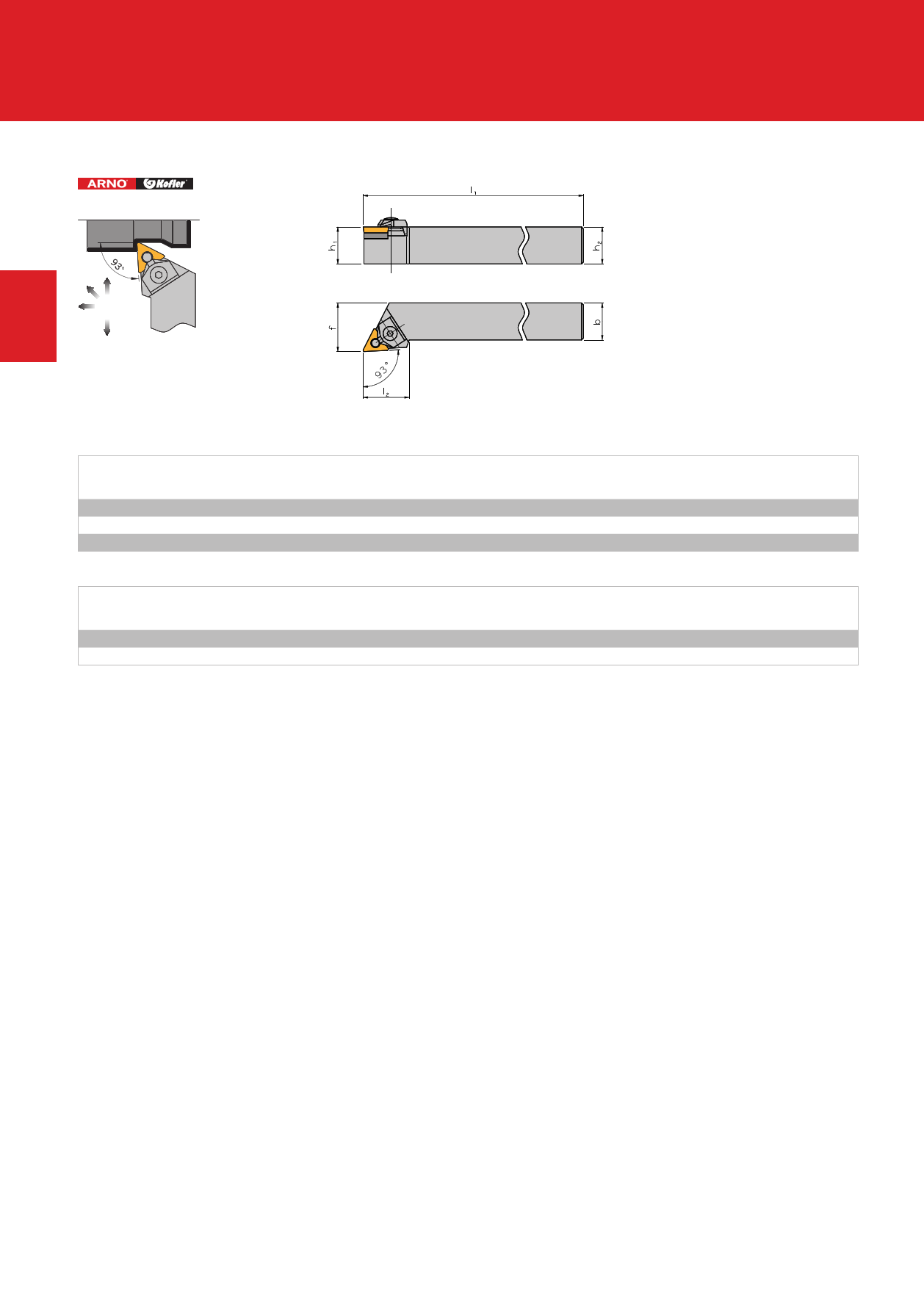

MTJC R/L Anstellwinkel / Approach angle / Угол в плане: 93°
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
MTJC R/L 2020 K16
MTJC R/L 2525 M16
MTJC R/L 2525 M22
h1 / h2
20
25
25
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
Klemme
Clamp
Прижим
MT.. R/L.. 16
7880601
MT.. R/L.. 22
7880602
mit Schraube und Sicherungsscheibe
with screw and lock washer
с винтом и прижимом
b
20
25
25
Keilstck
Wedge
Клин
7880101
7880102
l1 l2
125 32
150 32
150 35
Unterlage
Support pad
Опорная пластина
7880001
7880002
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
f Indexable insert
Пластины
25,0 TCMX 1604..
32,0 TCMX 1604..
32,0 TCMX 2204..
Passstift
Pin
Ось
7880401
7880402
Schlssel
Key
Ключ
KS 2520
KS 2520
