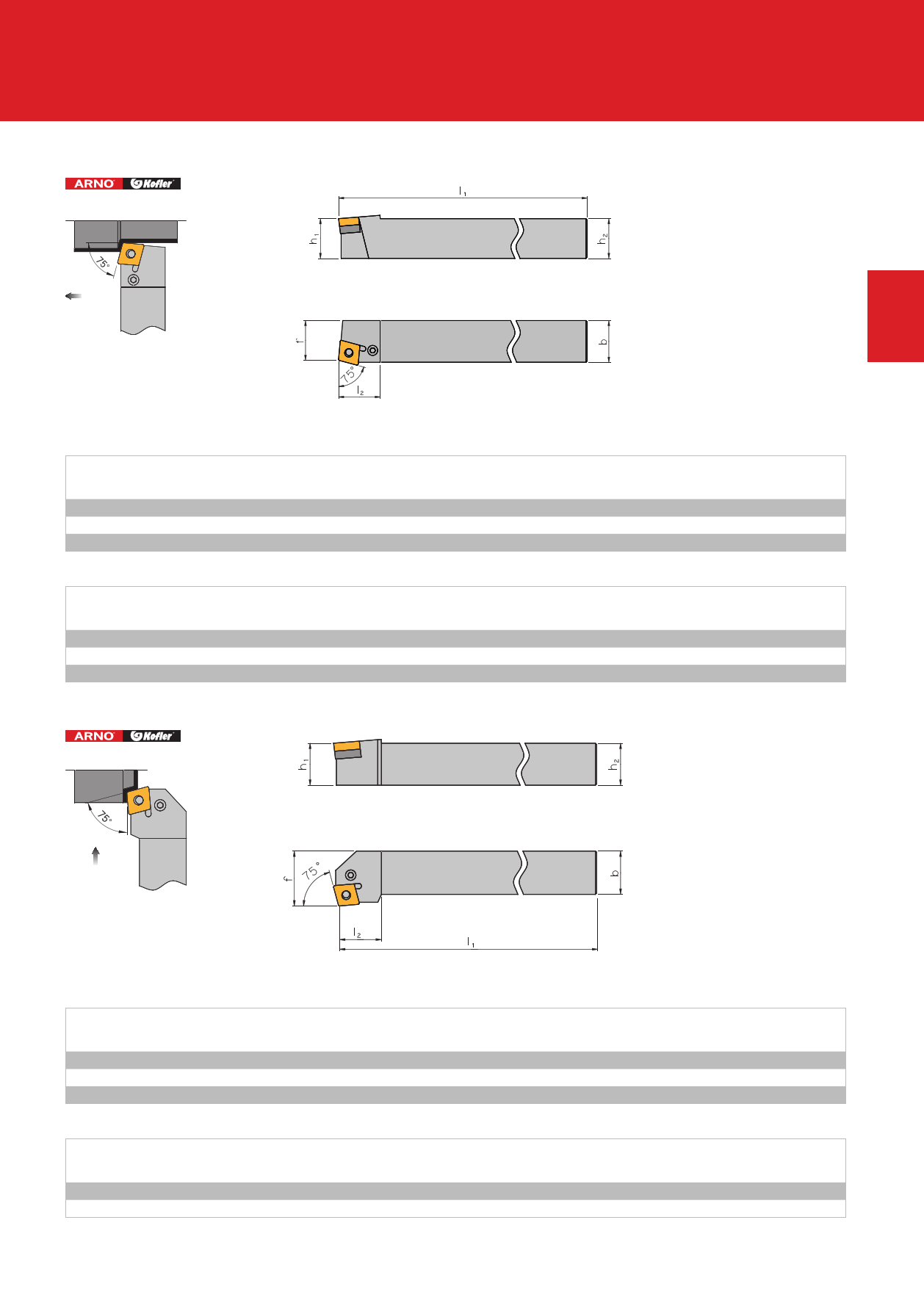

Klemmhalter mit Kniehebelklemmung

Tool holder with lever lock clamping

Прижим рычагом за отверстие

PCBN R/L Anstellwinkel / Approach angle / Угол в плане: 75°

Rechte Ausfhrung abgebildet

Right-hand execution shown

Показано правостороннее исполнение

1

Halter / Holder / Державки

Bezeichnung

Designation

Обозначение

h1 / h2

PCBN R/L 2525 M12

PCBN R/L 2525 M16

PCBN R/L 3232 P19

25

25

32

b

25

25

32

Ersatzteile / Spare parts / Комплектующие

Fr Halter

For holder

Для державки

PC.. R/L.. 12

PC.. R/L.. 16

PC.. R/L.. 19

1 Unterlage

Support pad

Опорная пластина

UP 1111

UP 1221

2 Hebel

Lever

Рычаг

HP 1111

HP 1221

HP 1321

l1 l2

150 27,7

150 31,7

170 37,9

Wendeschneidplatte

f Indexable insert

Пластины

22,0 CN.. 1204..

22,0 CN.. 1606..

27,0 CN.. 1906..

3 Klemmschraube

Clamping screw

Винт

SP 1111

SP 1221

SP 1321

4 Rohrstift

Shim pin

Пружина

RP 1111

RP 1221

RP 1321

Montagedorn

Shim pin punch

Монтажная оправка

MP 1111

MP 1221

MP 1321

Schlssel

Key

Ключ

KP 1111

KP 1111

KP 1321

Sortiment 1-4

Spare part set 1-4

Набор комплектующих 1-4

P 1111

P 1221
