Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Прижим рычагом за отверстие

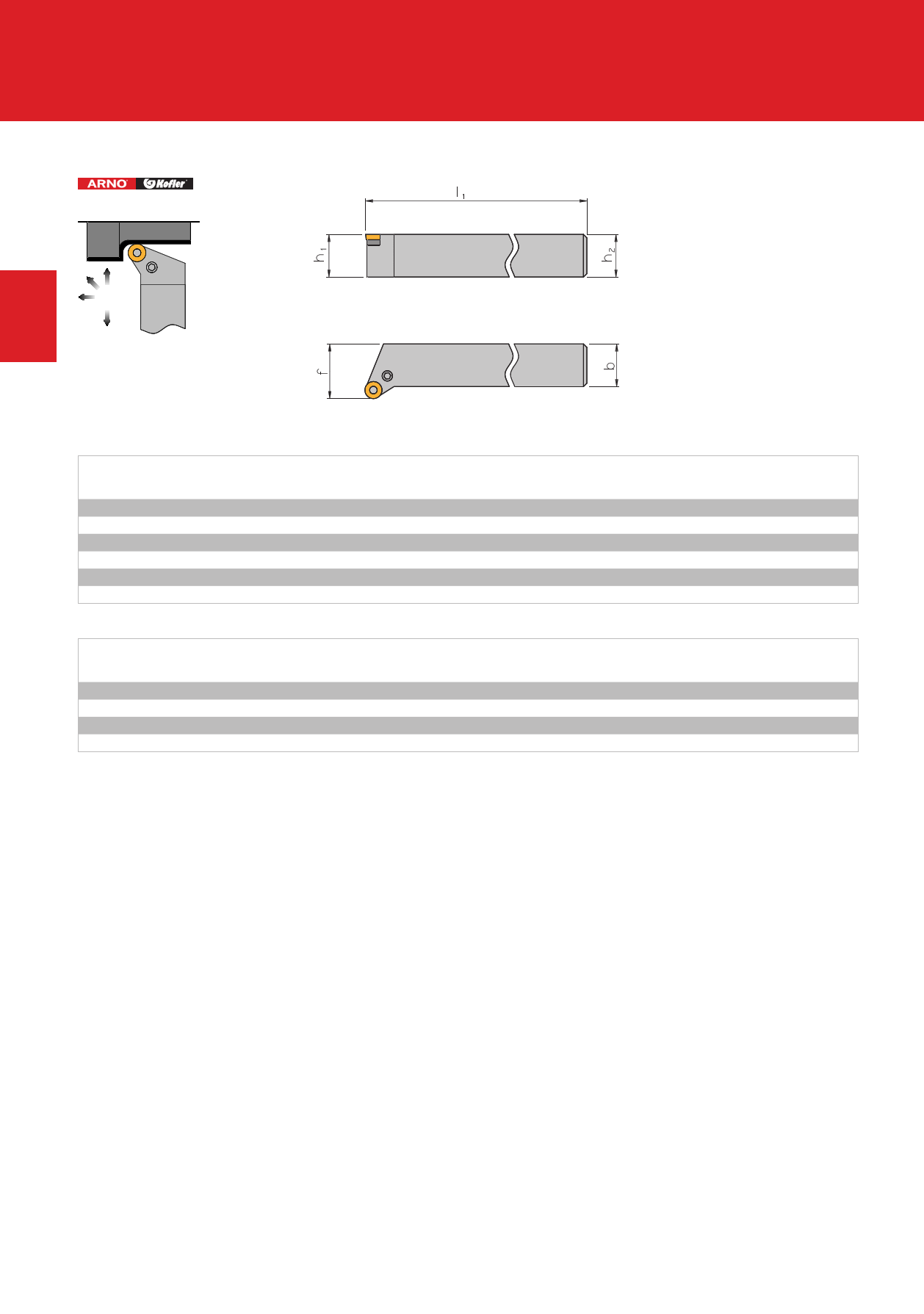

PRGC R/L
1
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
Wendeschneidplatte
f Indexable insert
Пластины
PRGC R/L 2525 M12
PRGC R/L 3225 P12
PRGC R/L 3225 P16
PRGC R/L 3232 P16
PRGC R/L 3232 P20
PRGC R/L 4040 S25
25
32
32
32
32
40
25 150 32,0 RC.. 1204..
25 170 32,0 RC.. 1204..
25 170 32,0 RC.. 1606..
32 170 40,0 RC.. 1606..
32 170 40,0 RC.. 2006..
40 250 50,0 RC.. 2507..
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
1 Unterlage
Support pad
Опорная пластина
2 Hebel
Lever
Рычаг
PRGC.. 12
PRGC.. 16
PRGC.. 20
PRGC.. 25
UP 3111
UP 3221
UP 3421
UP 3531
HP 3111
HP 3221
HP 3421
HP 3531
3 Klemmschraube
Clamping screw
Винт
SP 3111
SP 3221
SP 3421
SP 3531
4 Rohrstift
Shim pin
Пружина
RP 3112
RP 3221
RP 1221
RP 1321
Montagedorn
Shim pin punch
Монтажная оправка
MP 3111
MP 1111
MP 1221
MP 1321
Schlssel
Key
Ключ
KP 3111
KP 1111
KP 3421
KP 1321
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 3111
P 3221
P 3421
P 3531
