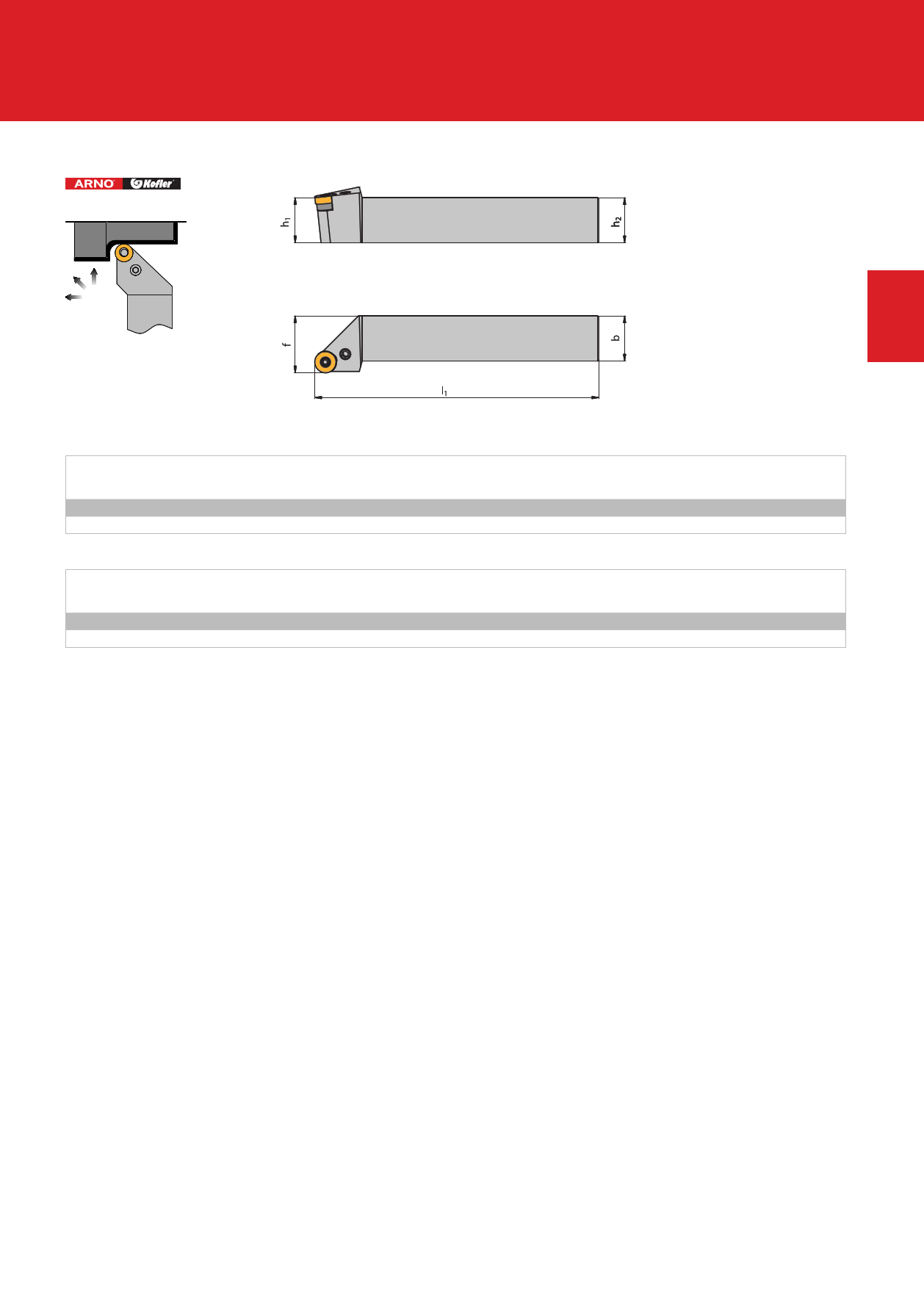

Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Прижим рычагом за отверстие
PRGN R/L
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
Wendeschneidplatte
f Indexable insert
Пластины
PRGN R/L 2020 K09
20
20
125
25,0 RN.. 0903..
PRGN R/L 2525 M12
25
25
150
32,0 RN.. 1204..
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
1 Unterlage
Support pad
Опорная пластина
2 Hebel
Lever
Рычаг
PR.. R/L.. 09
PR.. R/L.. 12
UP 4751
UP 4111
HP 4751
HP 4111
3 Klemmschraube
Clamping screw
Винт
SP 3111
SP 1111
4 Rohrstift
Shim pin
Пружина
RP 3112
RP 1111
Montagedorn
Shim pin punch
Монтажная оправка
MP 3111
MP 1111
Schlssel
Key
Ключ
KP 3111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 4751
P 4111
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
