ARNO - каталог точение и обработка резьбы 2013
для размещения заказа - info@arno-tools.ru

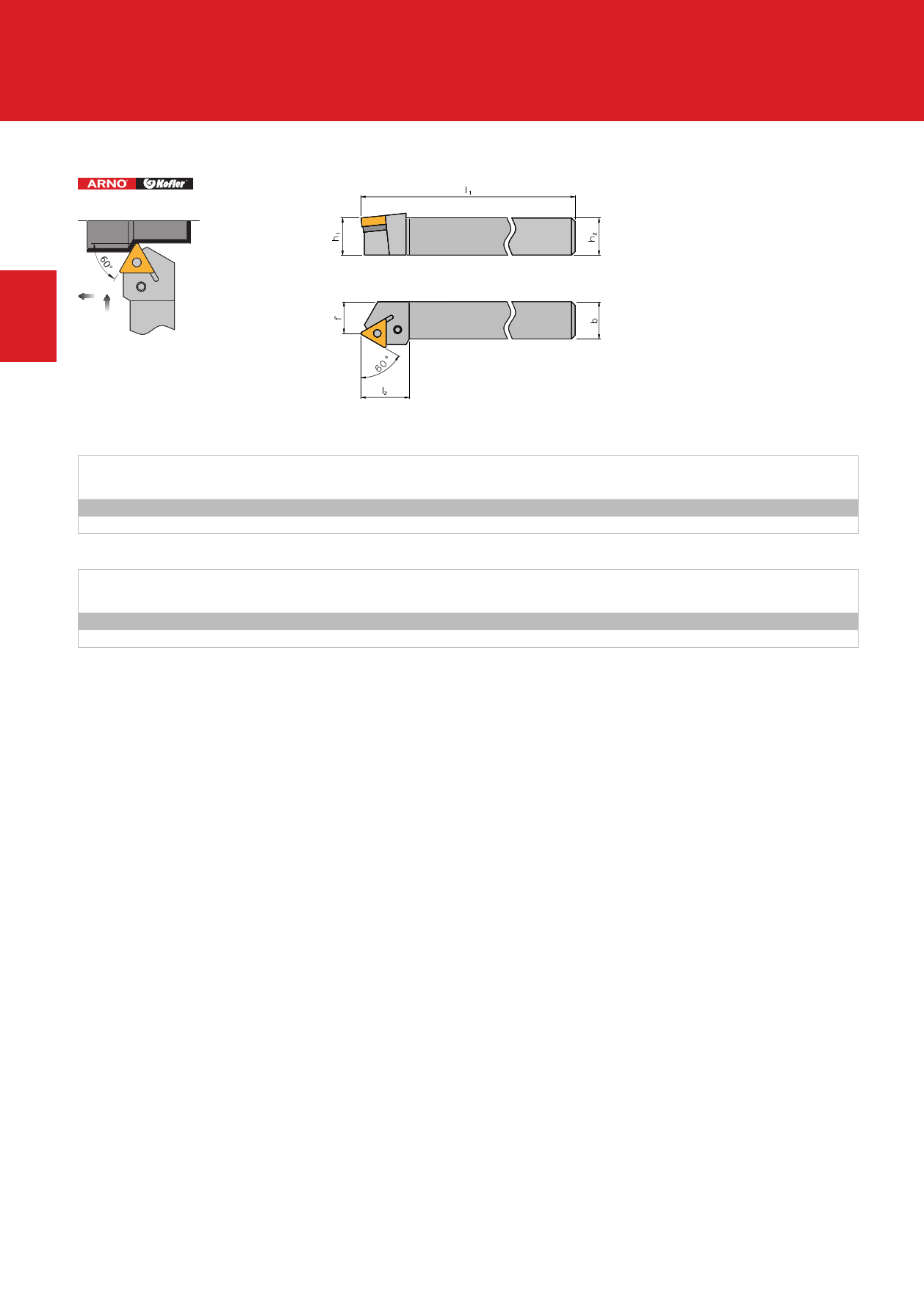

Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Прижим рычагом за отверстие
PTTN R/L Anstellwinkel / Approach angle / Угол в плане: 60°
1
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
PTTN R/L 2020 K16
PTTN R/L 2525 M22
20
25
b
20
25
l1
125
150
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
1 Unterlage
Support pad
Опорная пластина
2 Hebel
Lever
Рычаг
PT.. R/L.. 16
PT.. R/L.. 22
UP 6211
UP 6811
HP 4751
HP 1111
3 Klemmschraube
Clamping screw
Винт
SP 3111
SP 1111
4 Rohrstift
Shim pin
Пружина
RP 3112
RP 1111
Wendeschneidplatte
l2 f Indexable insert
Пластины
25,9 17,0 TN.. 1604..
31,9 22,0 TN.. 2204..
Montagedorn
Shim pin punch
Монтажная оправка
MP 3111
MP 1111
Schlssel
Key
Ключ
KP 3111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 6211
P 6811
60 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
