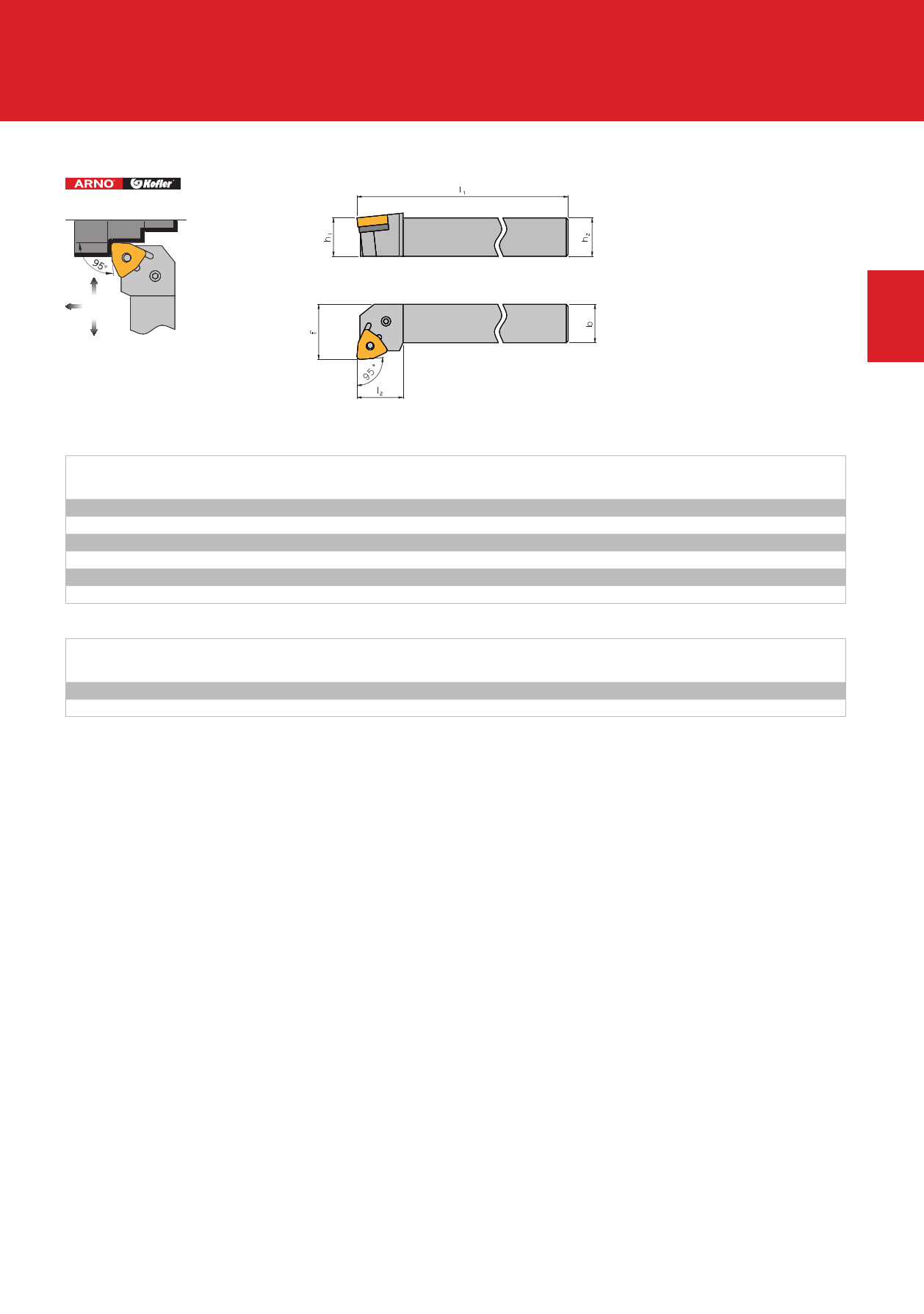

Klemmhalter mit Kniehebelklemmung
Tool holder with lever lock clamping
Прижим рычагом за отверстие
PWLN R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
PWLN R/L 1616 H06
PWLN R/L 2020 K06
PWLN R/L 2020 K08
PWLN R/L 2525 M06
PWLN R/L 2525 M08
PWLN R/L 3225 P08
16
20
20
25
25
32
b
16
20
20
25
25
25
l1
100
125
125
150
150
170
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
1 Unterlage
Support pad
Опорная пластина
2 Hebel
Lever
Рычаг
PW.. R/L.. 06
PW.. R/L.. 08
UP 71111
UP 71011
HP 4751
HP 1111
3 Klemmschraube
Clamping screw
Винт
SP 3111
SP 1111
4 Rohrstift
Shim pin
Пружина
RP 3112
RP 1111
Wendeschneidplatte
l2 f Indexable insert
Пластины
20 20,0 WN.. 0604..
25 25,0 WN.. 0604..
25 25,0 WN.. 0804..
25 32,0 WN.. 0604..
25 32,0 WN.. 0804..
25 32,0 WN.. 0804..
Montagedorn
Shim pin punch
Монтажная оправка
MP 3111
MP 1111
Schlssel
Key
Ключ
KP 3111
KP 1111
Sortiment 1-4
Spare part set 1-4
Набор комплектующих 1-4
P 71112
P 71011
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
