Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

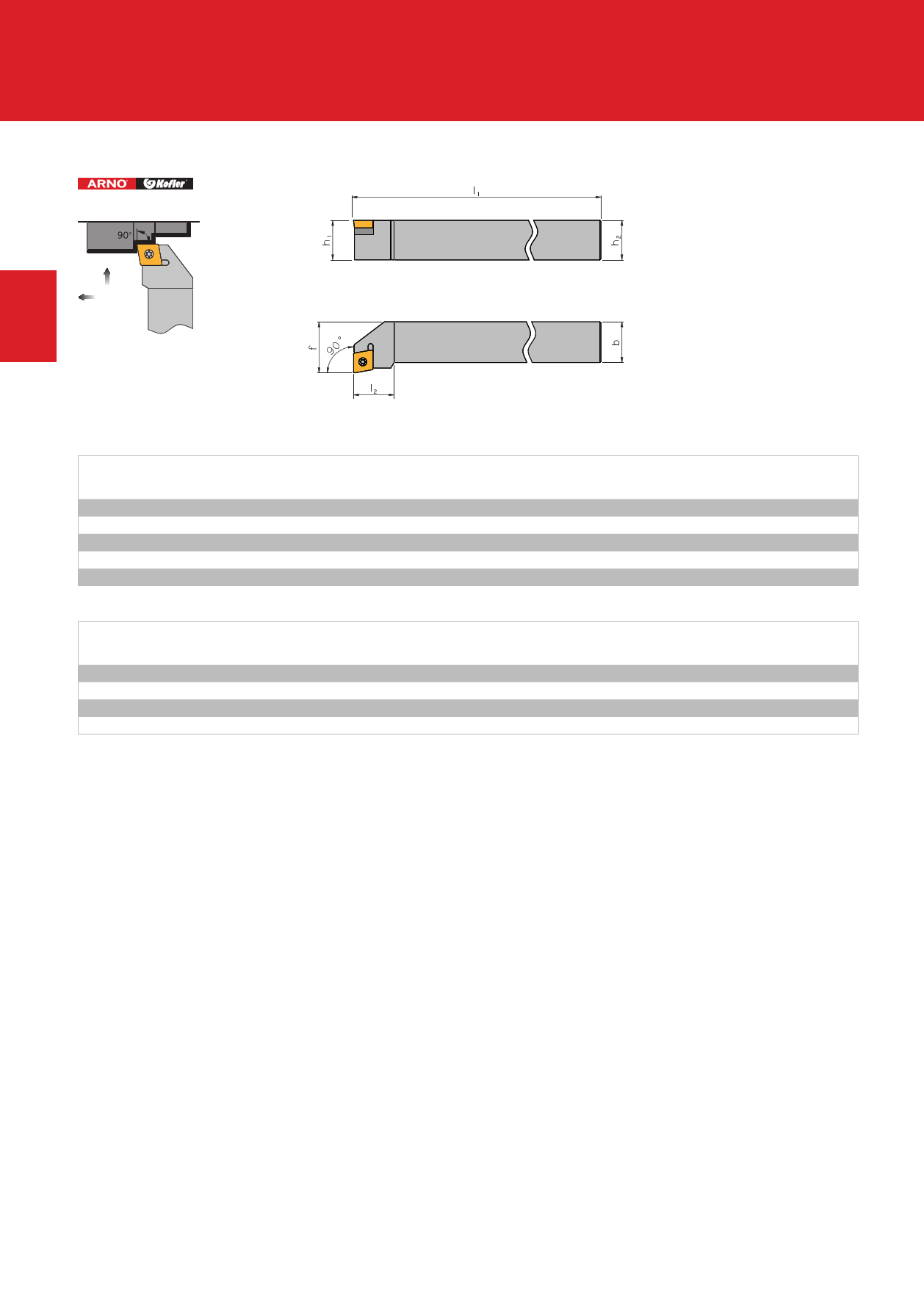

SCFC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
1
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
SCFC R/L 0808 D06
SCFC R/L 1010 E06
SCFC R/L 1212 F09
SCFC R/L 1616 H09
SCFC R/L 2020 K12
8 8 60 10
10 10 70 10
12 12 80 13
16 16 100 13
20 20 125 17
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SC.. R/L.. 06
SC.. R/L.. 1212.. 09
SC.. R/L.. 1616.. 09
Unterlage
Support pad
Опорная пластина
–
–
US 1111
US 1221
Bchse
Bush
Винт опорной пластины
–
–
GBS 1111
GBS 1221
Schraube
Screw
Винт
SS 1751
SS 1111
SS 1111
SS 1221
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина 1 шт., винт опорной пластины - 1 шт.
f
10,0
12,0
16,0
20,0
25,0
Schlssel
Key
Ключ
KS 1751
KS 1111
KS 1115
KS 1115
Wendeschneidplatte
Indexable insert
Пластины
CC.. 0602..
CC.. 0602..
CC.. 09T3..
CC.. 09T3..
CC.. 1204..
Sortiment
Spare part set
Набор комплектующих
S 1751
S 1111
S 1116
S 1221
66 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
