Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

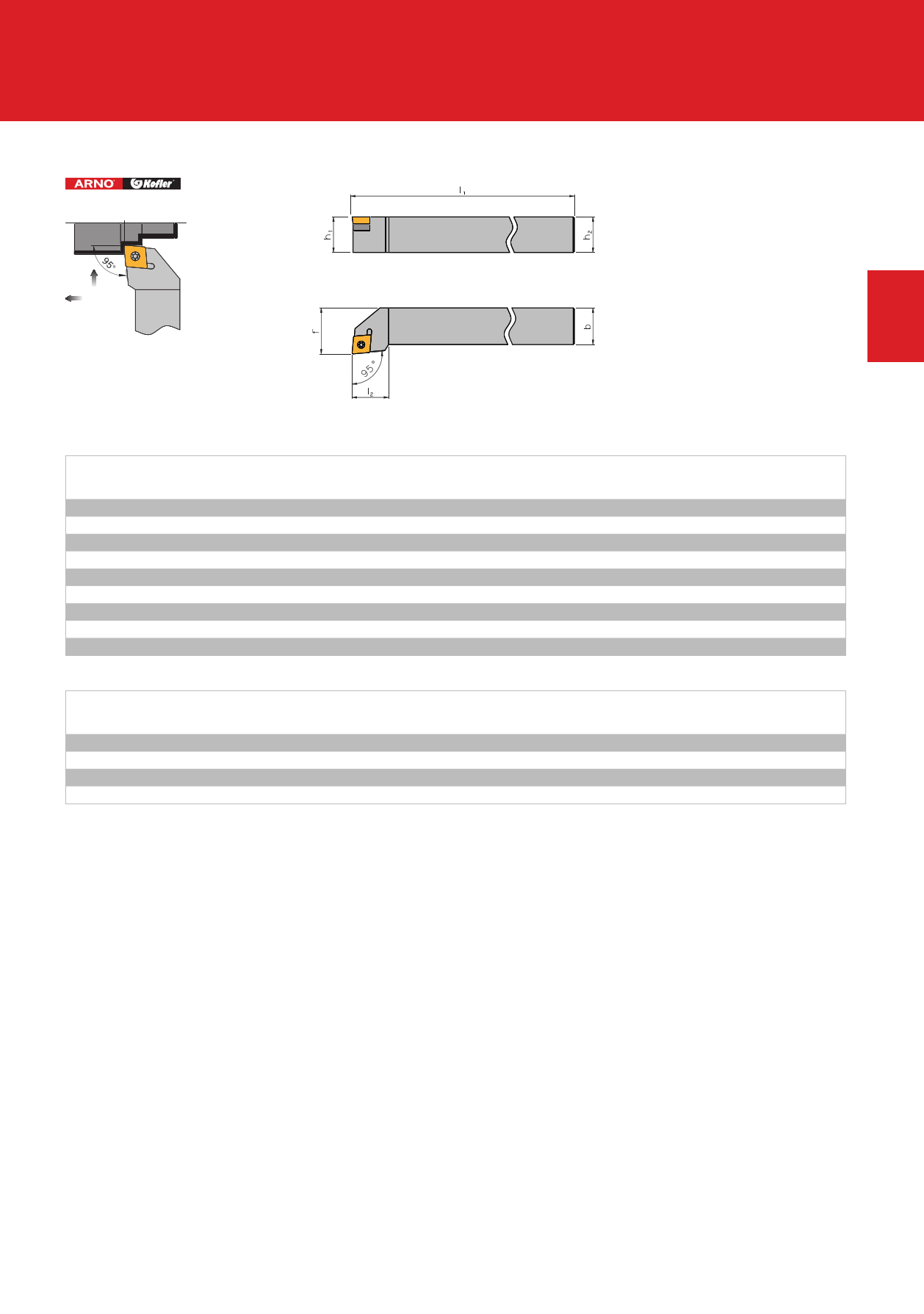

SCLC R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
SCLC R/L 0808 D06
SCLC R/L 1010 E06
SCLC R/L 1212 F09
SCLC R/L 1616 H09
SCLC R/L 1616 H12
SCLC R/L 2020 K09
SCLC R/L 2020 K12
SCLC R/L 2525 M12
SCLC R/L 3225 P12
8 8 60 9
10 10 70
9
12 12 80 15
16 16 100 17
16 16 100 20
20 20 125 17
20 20 125 20
25 25 150 20
32 25 170 20
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SC.. R/L.. 06
SC.. R/L.. 1212.. 09
SC.. R/L.. 1616-2020.. 09
SC.. R/L.. 12
Unterlage
Support pad
Опорная пластина
–
–
US 1111
US 1221
Bchse
Bush
Винт опорной пластины
–
–
GBS 1111
GBS 1221
Schraube
Screw
Винт
SS 1751
SS 1111
SS 1111
SS 1221
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина 1 шт., винт опорной пластины - 1 шт.
f
10,0
12,0
16,0
20,0
20,0
25,0
25,0
32,0
32,0
Schlssel
Key
Ключ
KS 1751
KS 1111
KS 1115
KS 1115
Wendeschneidplatte
Indexable insert
Пластины
CC.. 0602..
CC.. 0602..
CC.. 09T3..
CC.. 09T3..
CC.. 1204..
CC.. 09T3..
CC.. 1204..
CC.. 1204..
CC.. 1204..
Sortiment
Spare part set
Набор комплектующих
S 1751
S 1111
S 1116
S 1221
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
