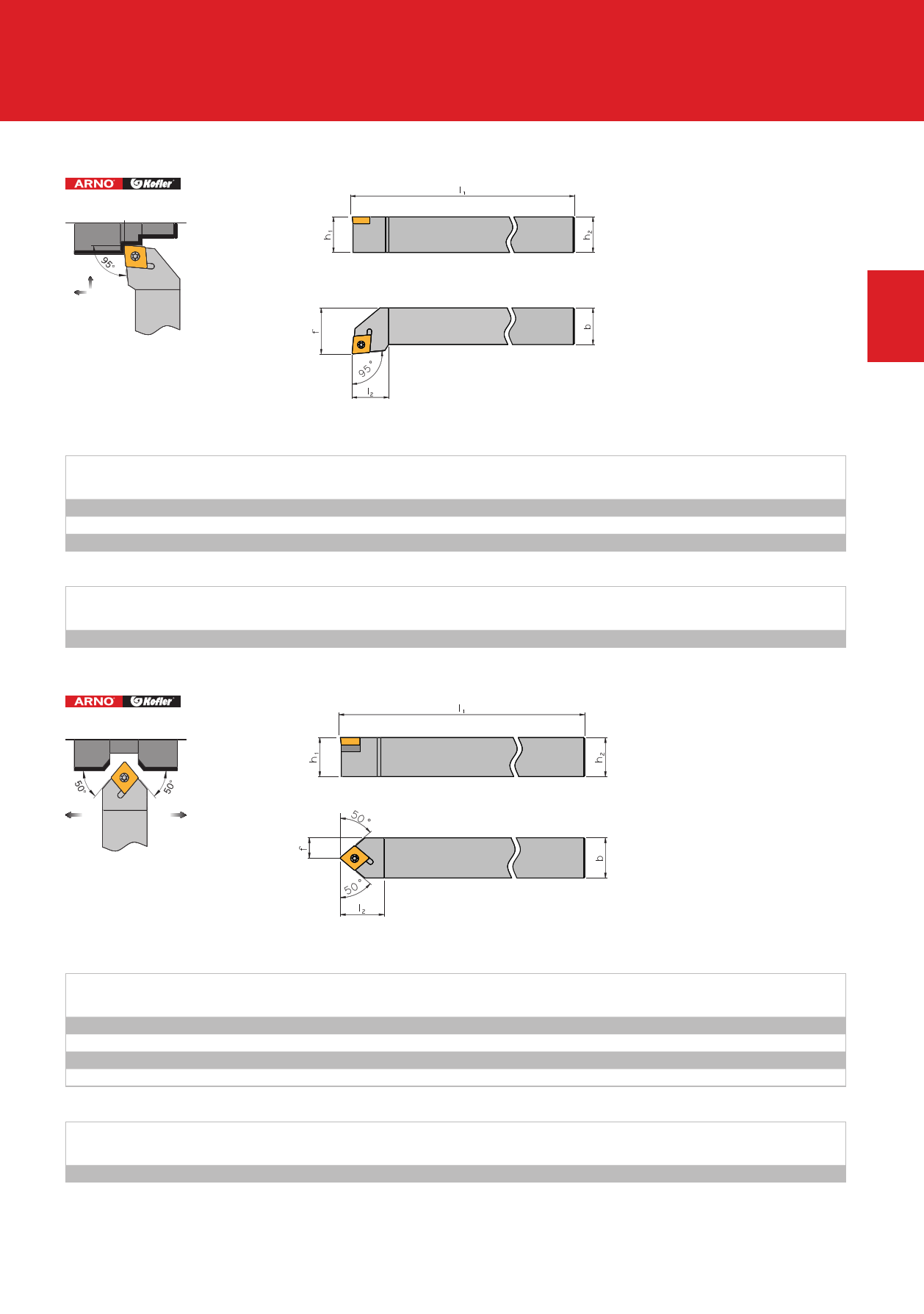

Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом
SCLP R/L Anstellwinkel / Approach angle / Угол в плане: 95°
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SCLP R/L 0808 D05
SCLP R/L 1010 E05
SCLP R/L 1212 F05
h1 / h2
8
10
12
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SC.. R/L.. 05
b l1
8 60
10 70
12 80
Schraube
Screw
Винт
T 2,2.04
SCMC N Anstellwinkel / Approach angle / Угол в плане: 50°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
div class="txt" style="position:absolute; left:570px; top:204px;">1
Wendeschneidplatte
l2 f Indexable insert
Пластины
10 10,0 CP.. 05T1..
10 12,0 CP.. 05T1..
12 16,0 CP.. 05T1..
Schlssel
Key
Ключ
KS 5151
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SCMC N 1616 H12
SCMC N 2020 K12
SCMC N 2525 M12
SCMC N 3225 P12
h1 / h2
b
l1
l2
16 16 100 25
20 20 125 25
25 25 150 25
32 25 170 25
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SC.. N.. 12
Unterlage
Support pad
Опорная пластина
US 1221
Bchse
Bush
Винт опорной пластины
GBS 1221
Schraube
Screw
Винт
SS 1221
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина 1 шт., винт опорной пластины - 1 шт.
f
8,0
10,0
12,5
12,5
Schlssel
Key
Ключ
KS 1115
Wendeschneidplatte
Indexable insert
Пластины
CC.. 1204..
CC.. 1204..
CC.. 1204..
CC.. 1204..
Sortiment
Spare part set
Набор комплектующих
S 1221
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
