Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

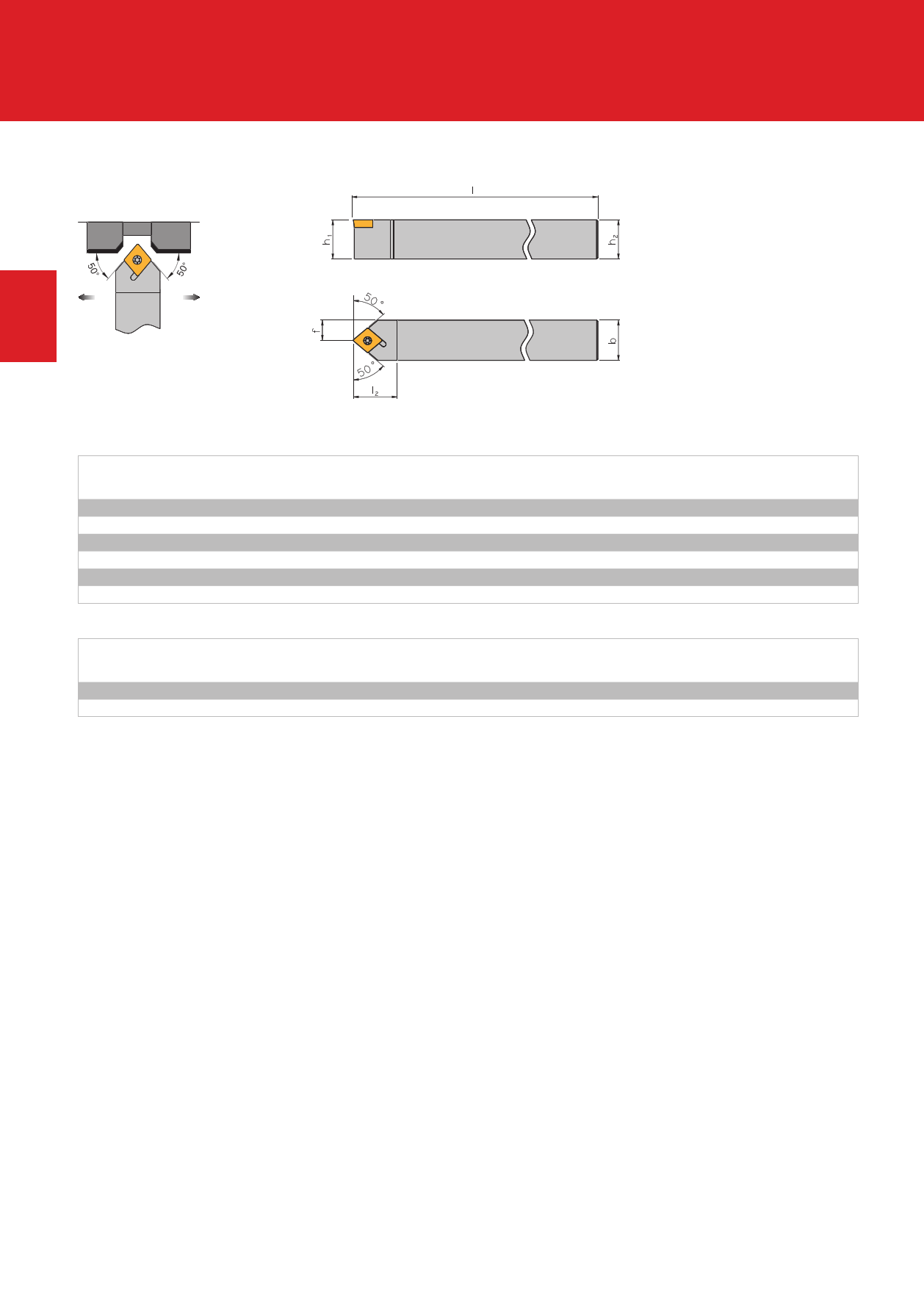

SCMC N Anstellwinkel / Approach angle / Угол в плане: 50°
Langdrehen
Auto lathes
Для токарных автоматов
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SCMC N 0808 X06-A
SCMC N 1010 X06-A
SCMC N 1212 X06-A
SCMC N 1212 X09-A
SCMC N 1616 X09-A
SCMC N 2020 X09-A
h1 / h2
8
10
12
12
16
20
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SCMC N.. X06-A
SCMC N.. X09-A
Hinweis: Auflage- und Anlageflchen geschliffen.
Remark: All flats ground.
Примечание: Все поверхности шлифованные.
b
8
10
12
12
16
20
Schraube
Screw
Винт
SS 1751
V-M4-2200
l
115
115
130
130
130
120
Wendeschneidplatte
f Indexable insert
Пластины
4,0 CC.. 0602..
5,0 CC.. 0602..
6,0 CC.. 0602..
6,0 CC.. 09T3..
8,0 CC.. 09T3..
10,0 CC.. 09T3..
Schlssel
Key
Ключ
KS 1751
KS 1111
70 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
