Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

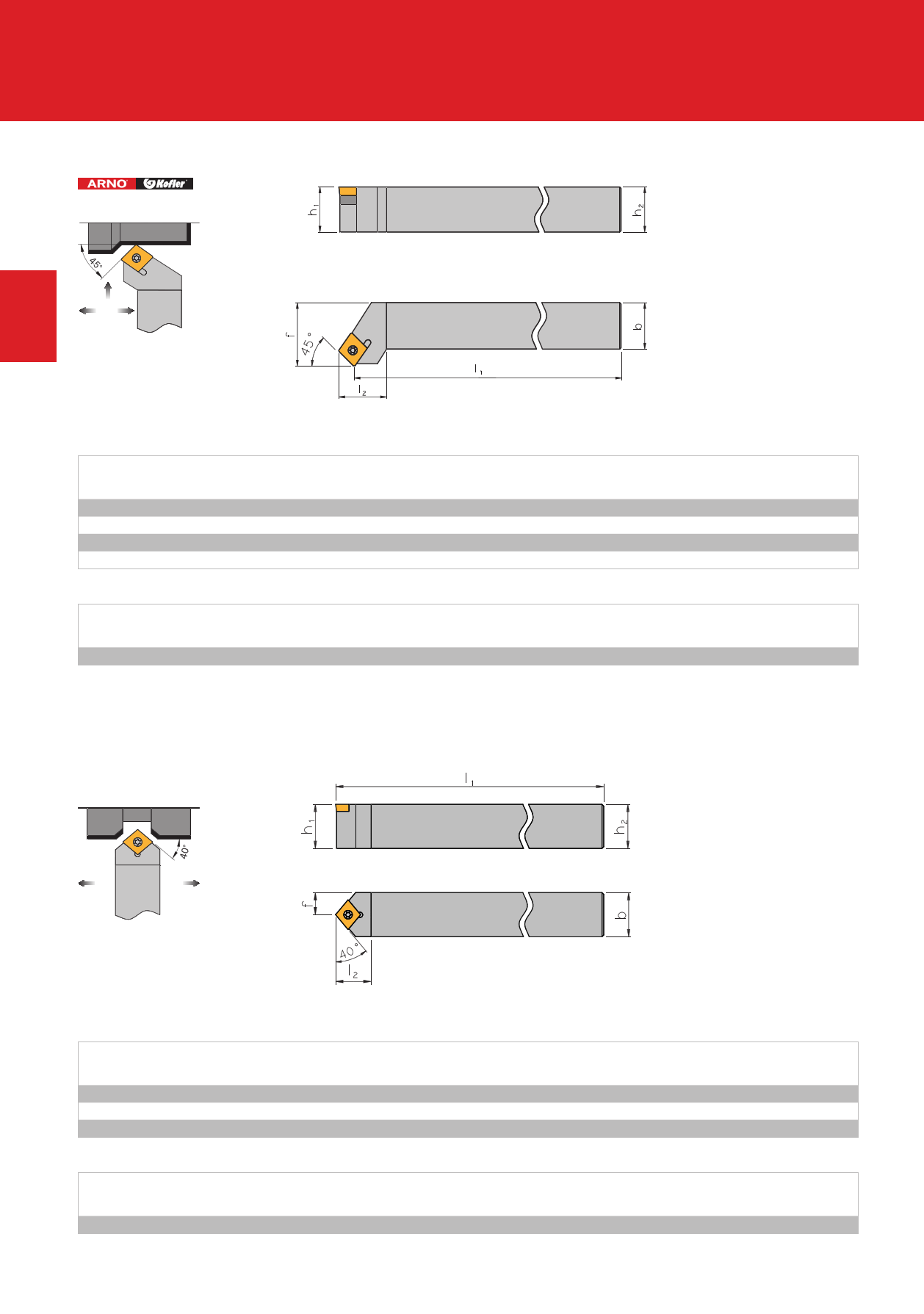

SCSC R/L Anstellwinkel / Approach angle / Угол в плане: 45°
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
SCSC R/L 1616 H12
SCSC R/L 2020 K12
SCSC R/L 2525 M12
SCSC R/L 3225 P12
16 16 100 20
20 20 125 20
25 25 150 20
32 25 170 20
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SC.. R/L.. 12
Unterlage
Support pad
Опорная пластина
US 1221
Bchse
Bush
Винт опорной пластины
GBS 1221
Schraube
Screw
Винт
SS 1221
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт.
SCXP N Anstellwinkel / Approach angle / Угол в плане: 40°
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
Wendeschneidplatte
f Indexable insert
Пластины
20,0 CC.. 1204..
25,0 CC.. 1204..
32,0 CC.. 1204..
32,0 CC.. 1204..
Schlssel
Key
Ключ
KS 1115
Sortiment
Spare part set
Набор комплектующих
S 1221
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SCXP N 0808 K05
SCXP N 1010 M05
SCXP N 1212 M05
h1 / h2
8
10
12
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SC.. N.. 05
72 ARNO®-Werkzeuge | Drehen | Turning | Точение
b l1
8 125
10 150
12 150
Schraube
Screw
Винт
T 2,2.04
info@arno-tools.ru
www.arno-tools.ru
Wendeschneidplatte
l2 f Indexable insert
Пластины
12 4,0 CP.. 05T1..
12 5,0 CP.. 05T1..
12 6,0 CP.. 05T1..
Schlssel
Key
Ключ
KS 5151
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
