Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

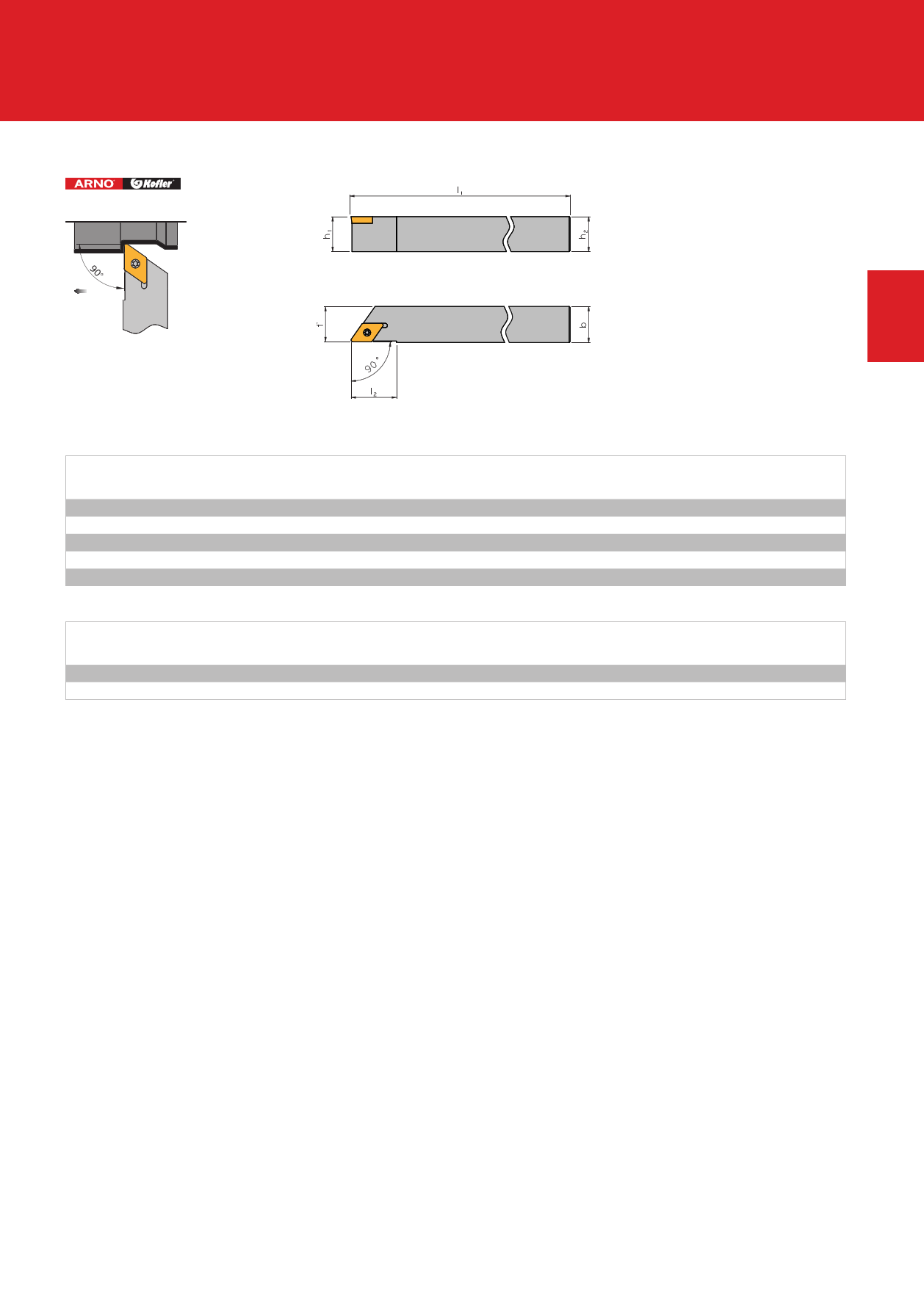

SDAC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
SDAC R/L 0808 K07
SDAC R/L 1010 M07
SDAC R/L 1212 M07
SDAC R/L 1212 M11
SDAC R/L 1414 M11
h1 / h2
8
10
12
12
14
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
SD.. R/L.. 07
SD.. R/L.. 11
Schraube
Screw
Винт
SS 1751
SS 1111
Sortiment besteht aus: 3 Schrauben, 1 Schlssel
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт.
b
8
10
12
12
14
l1 l2
125 14
150 14
150 14
150 14
150 21
Schlssel
Key
Ключ
KS 1751
KS 1111
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
Wendeschneidplatte
f Indexable insert
Пластины
8,0 DC.. 0702..
10,0 DC.. 0702..
12,0 DC.. 0702..
12,0 DC.. 11T3..
14,0 DC.. 11T3..
Sortiment
Spare part set
Набор комплектующих
S 1751
S 1111
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 73
