ARNO - каталог точение и обработка резьбы 2013
для размещения заказа - info@arno-tools.ru
Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

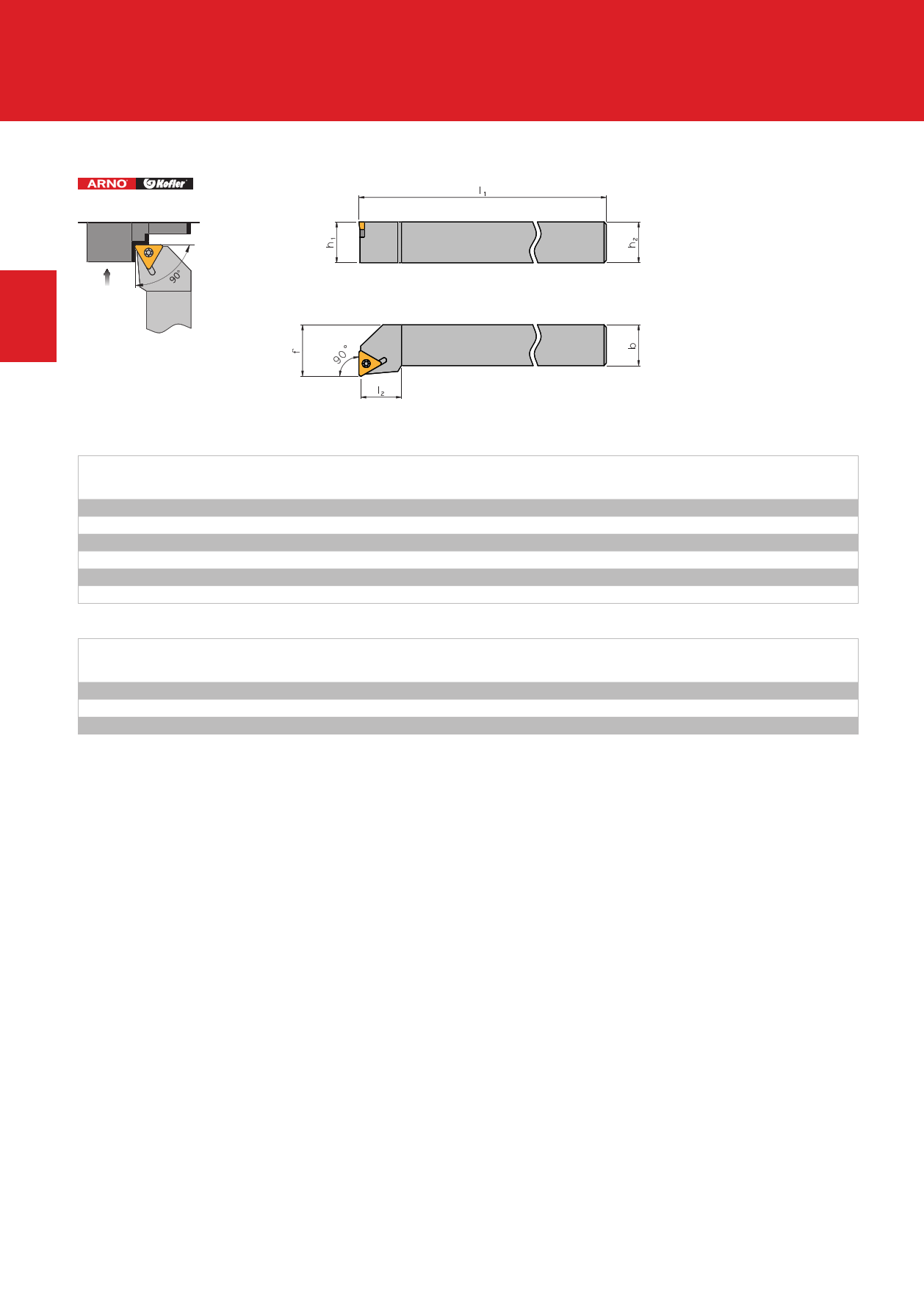

STFC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
1
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
STFC R/L 0808 D09
STFC R/L 1010 E09
STFC R/L 1212 F11
STFC R/L 1616 H16
STFC R/L 2020 K16
STFC R/L 2525 M16
8 8 60 11
10 10 70 11
12 12 80 15
16 16 100 20
20 20 125 20
25 25 150 20
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
ST.. R/L.. 09
ST.. R/L.. 11
ST.. R/L.. 16
Unterlage
Support pad
Опорная пластина
–
–
US 5511
Bchse
Bush
Винт опорной пластины
–
–
GBS 1111
Schraube
Screw
Винт
SS 5151
SS 1751
SS 1111
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт., в зависимости от типа державки: опорная пластина - 1 шт., винт опорной пластины - 1 шт.
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
f
10,0
12,0
16,0
20,0
25,0
32,0
Schlssel
Key
Ключ
KS 5151
KS 1751
KS 1115
Wendeschneidplatte
Indexable insert
Пластины
TC.. 0902..
TC.. 0902..
TC.. 1102..
TC.. 16T3..
TC.. 16T3..
TC.. 16T3..
Sortiment
Spare part set
Набор комплектующих
S 5151
S 1751
S 5516
