Klemmhalter mit Schraubenklemmung
Tool holder with screw clamping
Закрепление винтом

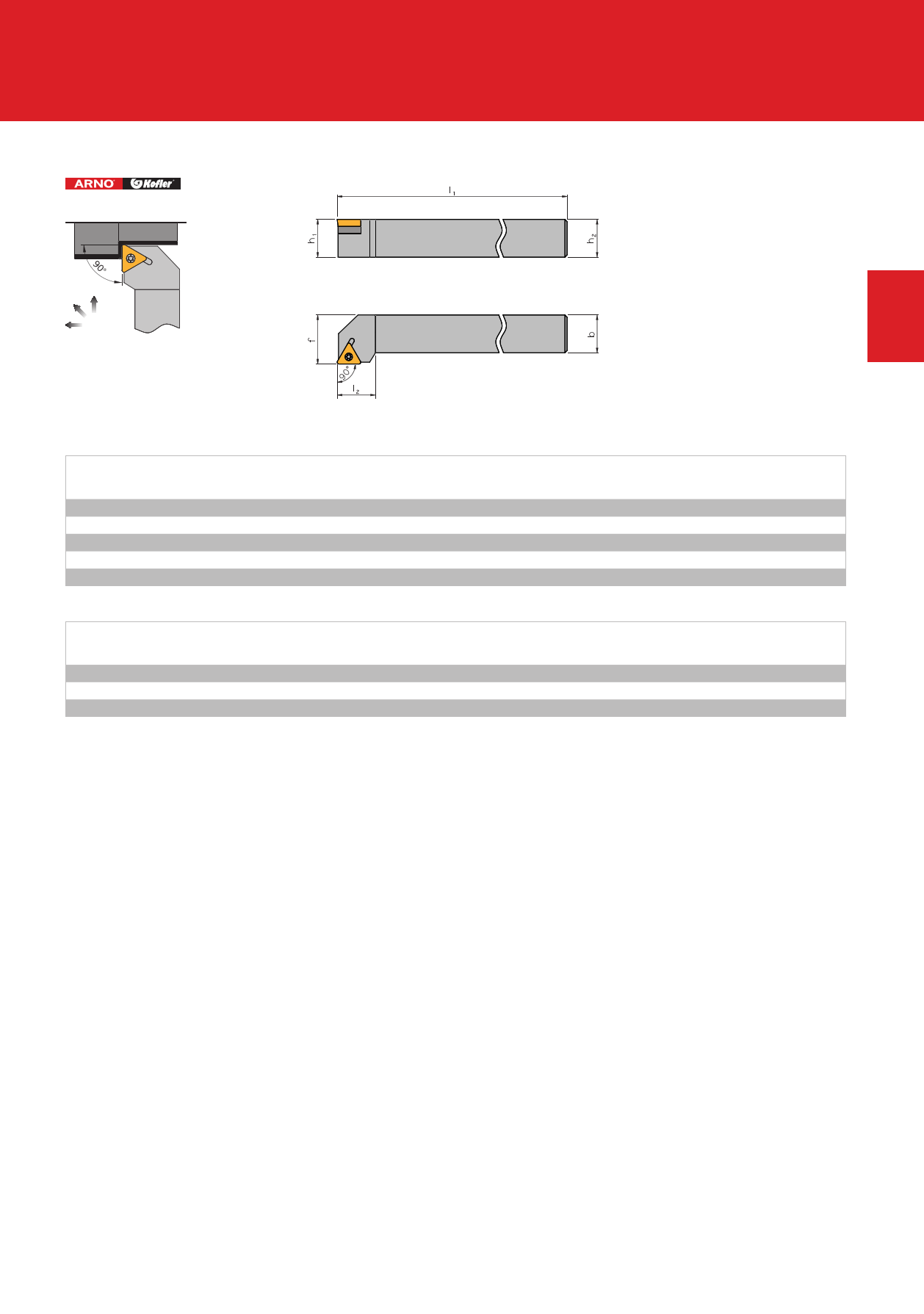

STGC R/L Anstellwinkel / Approach angle / Угол в плане: 90°
Halter / Holder / Державки
Bezeichnung
Designation
Обозначение
h1 / h2
b
l1
l2
STGC R/L 1010 E09
STGC R/L 1212 F11
STGC R/L 1616 H16
STGC R/L 2020 K16
STGC R/L 2525 M16
10 10 70 12
12 12 80 15
16 16 100 22
20 20 125 22
25 25 150 22
Ersatzteile / Spare parts / Комплектующие
Fr Halter
For holder
Для державки
ST.. R/L.. 09
ST.. R/L.. 11
ST.. R/L.. 16
Unterlage
Support pad
Опорная пластина
–
–
US 5511
Bchse
Bush
Винт опорной пластины
–
–
GBS 1111
Schraube
Screw
Винт
SS 5151
SS 1751
SS 1111
Sortiment besteht aus: 3 Schrauben, 1 Schlssel und je nach Haltertyp 1 Unterlage, 1 Bchse
Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush
Набор комплектующих включает: Винт - 3 шт., Отвёртка - 1 шт, в зависимости от типа державки: опорная платина - 1 шт., винт опорной пластины - 1 шт.
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее исполнение
1
f
12,0
16,0
20,0
25,0
32,0
Schlssel
Key
Ключ
KS 5151
KS 1751
KS 1115
Wendeschneidplatte
Indexable insert
Пластины
TC.. 0902..
TC.. 1102..
TC.. 16T3..
TC.. 16T3..
TC.. 16T3..
Sortiment
Spare part set
Набор комплектующих
S 5151
S 1751
S 5516
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
