ARNO - монолитный осевой инструмент 2015 EN
для размещения заказа - info@arno-tools.ru

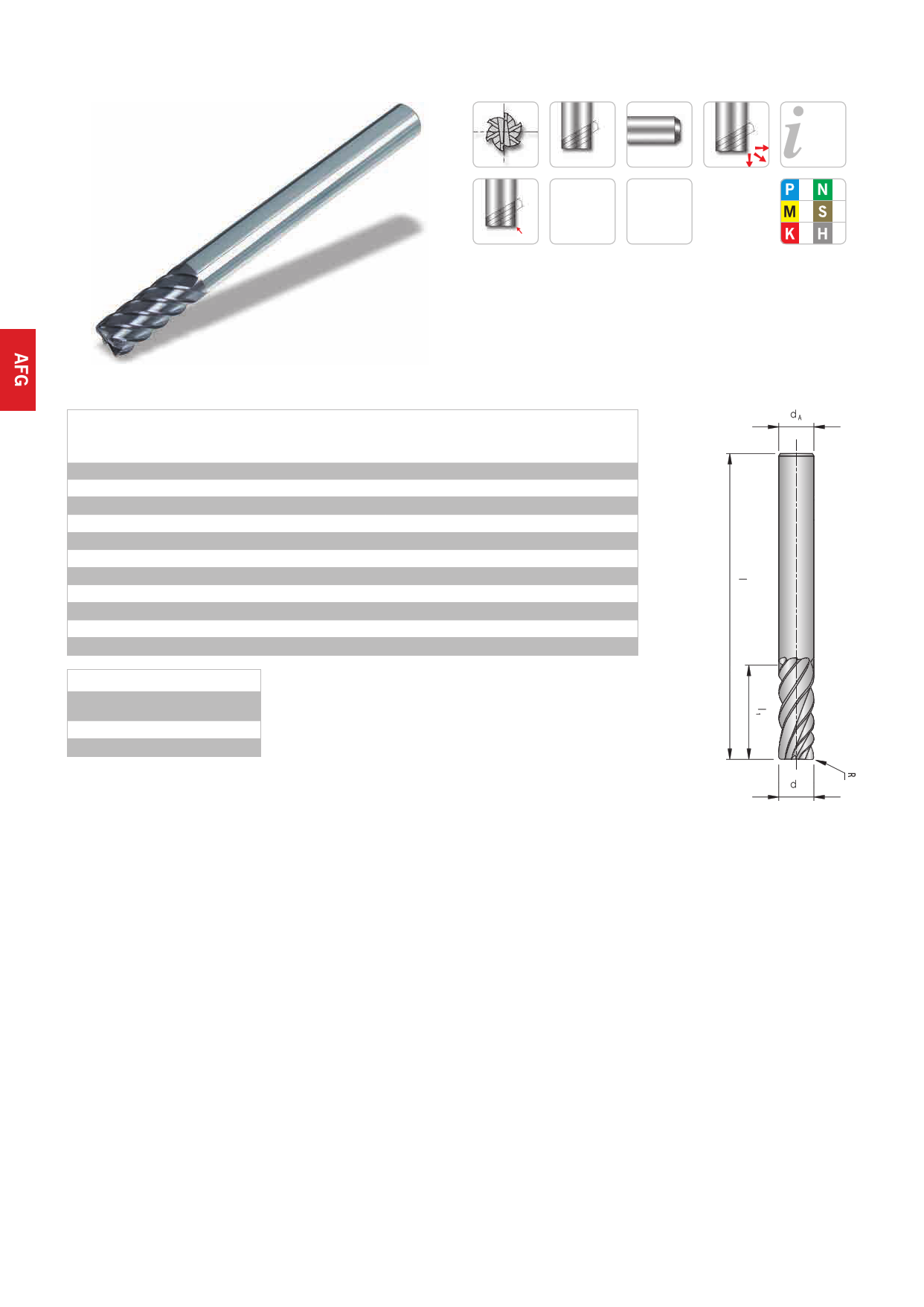

VHM-Schaftfrser
6 Schneiden, lange Ausfhrung, mit Eckenradius
Solid carbide end-mill
6 flutes, long design, with corner radius
6 45° HA
TiAlN Feinstkorn
Ultra micro
granulation
R
Seite
Page
183–192
AFG50861-…R...
Schaft / Shank
DIN 6535HA
d dA l1
lR
AFG50861-060R0,5
6,0
6
13,0
70 0,50
AFG50861-080R0,5
8,0
8
19,0
90 0,50
AFG50861-100R0,5
10,0
10
22,0
100 0,50
AFG50861-100R1,0
10,0
10
22,0
100 1,00
AFG50861-120R0,5
12,0
12
26,0
110 0,50
AFG50861-120R1,0
12,0
12
26,0
110 1,00
AFG50861-160R1,0
16,0
16
32,0
130 1,00
AFG50861-160R1,5
16,0
16
32,0
130 1,50
AFG50861-200R1,0
20,0
20
38,0
140 1,00
AFG50861-200R1,5
20,0
20
38,0
140 1,50
AFG50861-200R2,0
20,0
20
38,0
140 2,00
Toleranz / Tolerance
Frser / Mill
Radius / Radius
Schaft / Shank
0
-0,03
± 0,01
h6
178 ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools
info@arno-tools.ru
www.arno-tools.ru
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Alle Angaben in mm / Dimensions in mm
