ARNO - каталог сверление 2011
Сверление в сплошном материале
Drilling into solid
Perage dans le plein
для размещения заказа - info@arno-tools.ru

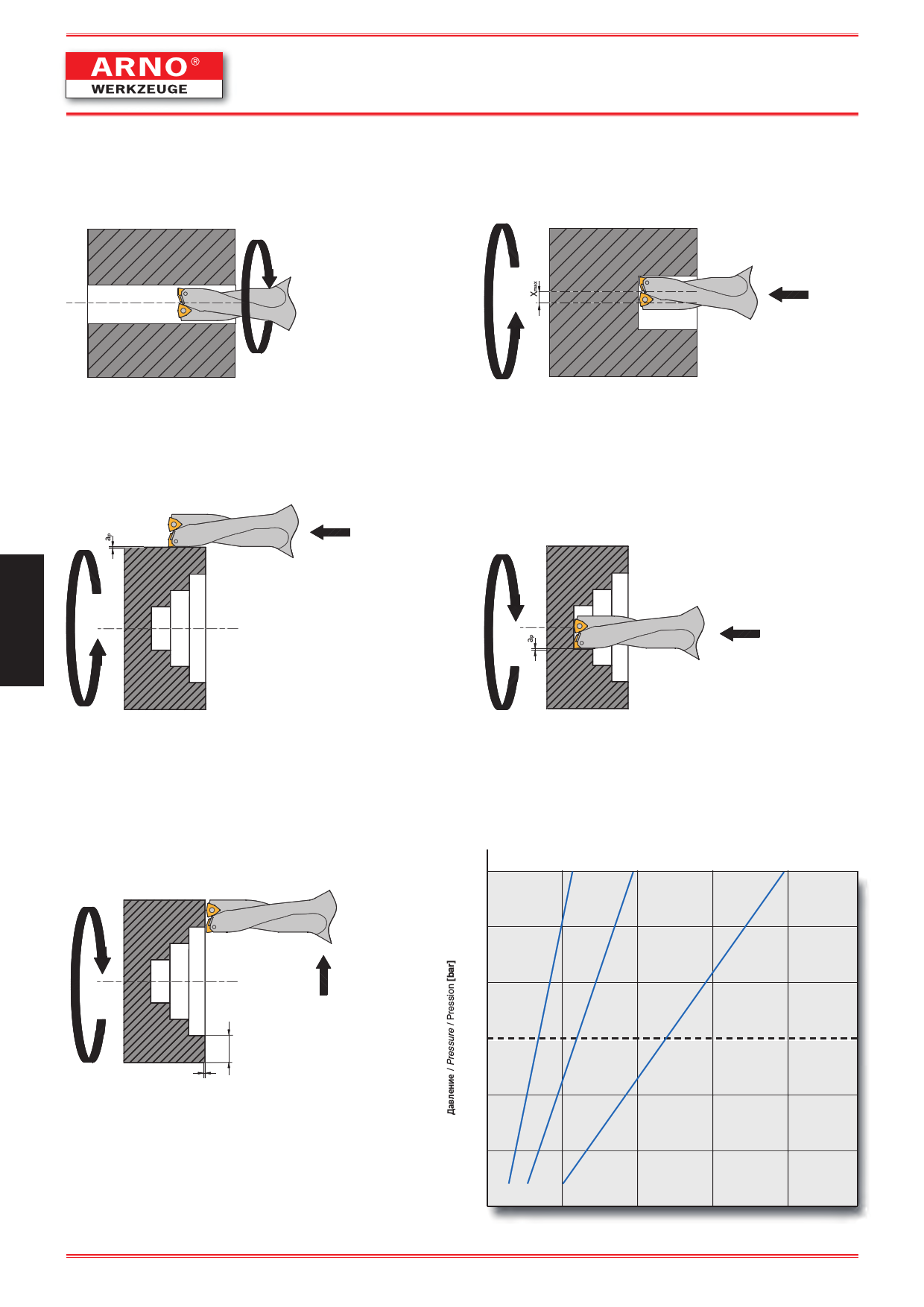

Варианты применения
Application reference
Donnes dapplication
Сверление в сплошном материале со смещенным центром
Drilling into solid off center
Perage excentr dans le plein
Наружняя обработка
External turning
Tournage extrieur
Внутренняя обработка
Internal turning
Tournage intrieur
4
ap max = 0,2 x длинну грани пластины (d)
ap max = 0,2 x I.c. indexable insert (d)
ap max = 0,2 x cercle inscrit de la plaquette (d)
ap max = 0,2 x длинну грани пластины (d)
ap max = 0,2 x I.c. indexable insert (d)
ap max = 0,2 x cercle inscrit de la plaquette (d)
Снятие фаски
Facing
Dressage de face
ca 1/4 D
ap
ap max = 0,3 mm при длинне грани пластины (d)
0,3 mm with I.c. indexable insert (d)
0,3 mm cercle inscrit de la plaquette (d)
d = 5,5 mm, d = 6 mm, d = 8 mm
ap max = 0,6 mm при длинне грани пластины (d)
0,6 mm with I.c. indexable insert (d)
0,6 mm cercle inscrit de la plaquette(d))
d = 10 mm, d = 12 mm
156
Размеры указаны в мм
Dimensions in mm
Toutes les dimensions en mm
Давление СОЖ / Coolant pressure / Pression darrosage
6
23,0 mm
37,0 mm
< 37,0 mm
5
4
3
2
1
info@arno-tools.ru
www.arno-tools.ru
20 40 60 80
Расход (литр/мин.) / Litre per minute / Litre par minute
156
