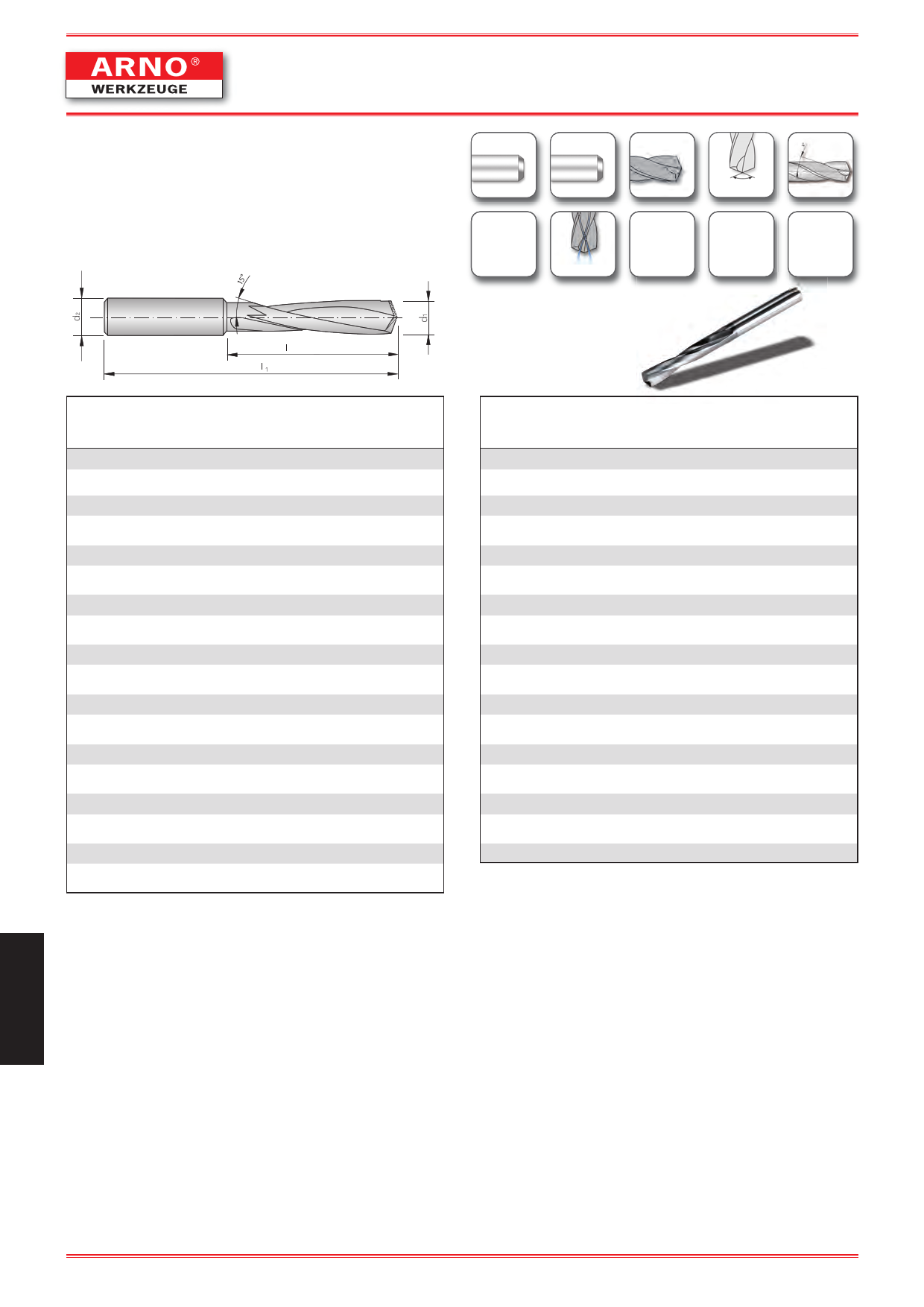

Твердосплавные сверла
Solid carbide twist drills
Foret carbure monobloc
Средняя длина
mid-length design
srie standard
5xD
Без каналов для подвода СОЖ
without internal coolant supply
avec arrosage
Для нержавеющей стали / for stainless steel /
pour aciers tremps
h6
H
HA
ohne IK
without/avec IC
m7 140° 15°
3,0 - 14,0 mm
мелкодисперсный
твердый сплав
Ultra micro grain
Grain ultra fin
TiAlN
Обозначение
Designation
Dsignation
SP0030-0150-H VHM / TiAlN
SP0032-0160-H VHM / TiAlN
SP0033-0165-H VHM / TiAlN
SP0034-0170-H VHM / TiAlN
SP0035-0175-H VHM / TiAlN
SP0040-0200-H VHM / TiAlN
SP0042-0210-H VHM / TiAlN
SP0043-0215-H VHM / TiAlN
SP0044-0220-H VHM / TiAlN
SP0045-0225-H VHM / TiAlN
SP0050-0250-H VHM / TiAlN
SP0051-0255-H VHM / TiAlN
SP0052-0260-H VHM / TiAlN
SP0055-0275-H VHM / TiAlN
SP0060-0300-H VHM / TiAlN
SP0065-0325-H VHM / TiAlN
SP0068-0340-H VHM / TiAlN
SP0069-0345-H VHM / TiAlN
2
d1 d2 l1
h7 h6
l2
3,0 3 46 16
3,2 4 48 18
3,3 4 48 18
3,4 4 50 20
3,5 4 50 20
4,0 4 52 22
4,2 6 65 25
4,3 6 68 28
4,4 6 68 28
4,5 6 68 28
5,0 6 72 32
5,1 6 72 32
5,2 6 72 32
5,5 6 75 35
6,0 6 75 35
6,5 8 80 40
6,8 8 85 45
6,9 8 85 45
Обозначение
Designation
Dsignation
SP0070-0350-H VHM / TiAlN
SP0075-0375-H VHM / TiAlN
SP0080-0400-H VHM / TiAlN
SP0085-0425-H VHM / TiAlN
SP0086-0430-H VHM / TiAlN
SP008-0440-H VHM / TiAlN
SP0090-0450-H VHM / TiAlN
SP0095-0475-H VHM / TiAlN
SP0100-0500-H VHM / TiAlN
SP0102-0510-H VHM / TiAlN
SP0103-0515-H VHM / TiAlN
SP0105-0525-H VHM / TiAlN
SP0108-0540-H VHM / TiAlN
SP0110-0550-H VHM / TiAlN
SP0115-0575-H VHM / TiAlN
SP0120-0600-H VHM / TiAlN
SP0140-0700-H VHM / TiAlN
d1
h7
7,0
7,5
8,0
8,5
8,6
8,8
9,0
9,5
10,0
10,2
10,3
10,5
10,8
11,0
11,5
12,0
14,0
d2 l1
h6
8 85
8 85
8 98
10 98
10 105
10 105
10 105
10 105
10 111
12 111
12 111
12 111
12 119
12 119
12 119
12 119
14 125
l2
45
45
50
50
57
57
57
57
63
63
63
63
71
71
71
71
71
6
d1 = Диаметр рабочей части
d1 = Drill diameter
d1 = de perage
d2 = Диаметр хвостовика
d2 = Shank diameter
d2 = de la queue
l1 = Общая длина
l1 = Overall length
l1 = Longueur totale
l2 = Длина спирали
l2 = Flute length
l2 = Longueur taille
l3 = Максимальная глубна сверления
l3 = Max. drill depth
l3 = profondeur de perage
Примечание Также доступно исполнение хвостовика с лыской по DIN 6535HB, срок поставки увеличен на 1 неделю.
Reference Also available with flat to DIN 6535HB, approx. 1 week delivery time.
Note
Disponible en version DIN 6535HB, queue cylindrique avec mplat
212
Размеры указаны в мм.
Dimensions in mm
Toutes les dimensions en mm
