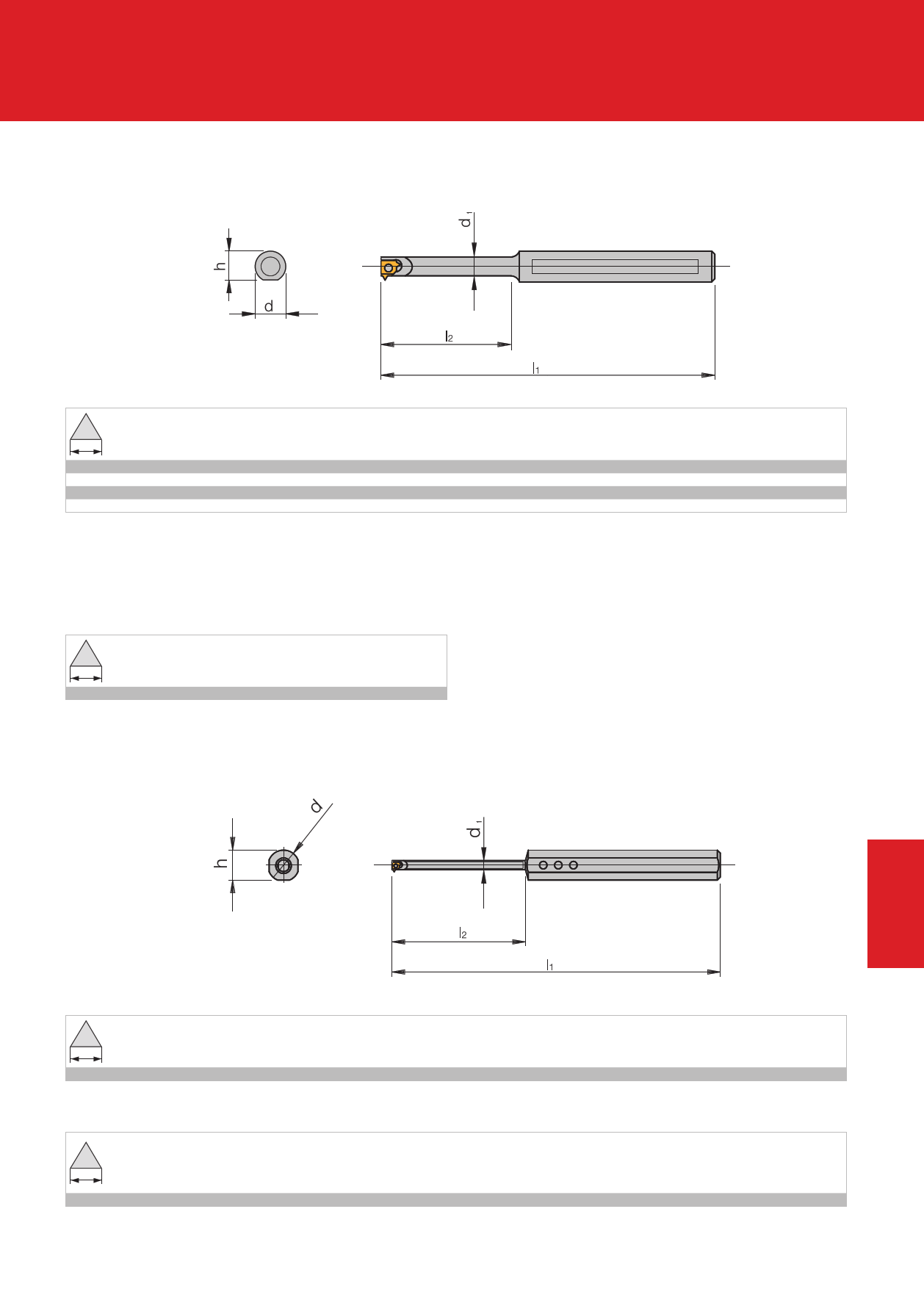

ARNO - каталог точение и обработка резьбы 2013
Klemmhalter
Tool holders
Державки
Innengewinde
Internal Thread
Внутренняя резьба
для размещения заказа - info@arno-tools.ru
Ausfhrung / Type / Тип
MINI 2
Halter / Holder / Державки
Bezeichnung
Designation
l Обозначение
5.0L SNVR 10U-5L R
5.0L BNVR 10S-5L R
5.0L BNVR 10M-5L R
5.0L BNVR10L-5L R
HINWEIS:
Klemmhalter mit der Bezeichnung „B..“ sind mit einem
Hartmetallkern zur Minimierung von Vibrationen ausgefhrt.
h l1
9,4 81
9,4 87
9,4 97
9,4 109
REMARK:
The toolholders desiignated with “B..” are supplied
with a carbide center in order to minimize vibration.
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее
исполнение
l2 d d1
16 10 6,20
22 10 6,20
31 106,20
43 10 6,20
ИНФОРМАЦИЯ:
Державки с обозначением «B...» снабжены твёрдосплавным
сердечником для снижения возможности возникновения
вибрации.
Ersatzteile / Spare parts / Комплектующие
Klemmschraube
Schlssel
Clamping screw
Key
l
Винт крепления
Ключ
5.0L SN5LT
KS 2505
Klemmhalter verstellbar / Tooholder adjustable / Державки регулируемые
Bezeichnung Hlse
Designation sleeve
l Стержень
5.0L SV16-6.2
Bezeichnung Halter
Designation holder
Держатель
BNVR6.2T-5L R
h l1 l2
15,6 100 8-44
Rechte Ausfhrung abgebildet
Right-hand execution shown
Показано правостороннее
исполнение
5
d d1
16 6,2
Ersatzteile / Spare parts / Комплектующие
Klemmschraube fr Halter
Clamping screw for holder
l Винт крепления для держателя
5.0L SN5LT
Schlssel fr Halter
Key for holder
Ключ для держателя
KS 2505
Klemmschraube fr Hlse
Clamping screw for sleeve
Винт крепления для стержня
S4.0
Schlssel fr Hlse
Key for sleeve
Ключ для стержня
KP 3421
Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
info@arno-tools.ru
www.arno-tools.ru
ARNO®-Werkzeuge | Drehen | Turning | Точение 345
