ARNO - каталог точение и обработка резьбы 2013
Anwendungshinweise
Application reference
Рекомендации по применению
для размещения заказа - info@arno-tools.ru

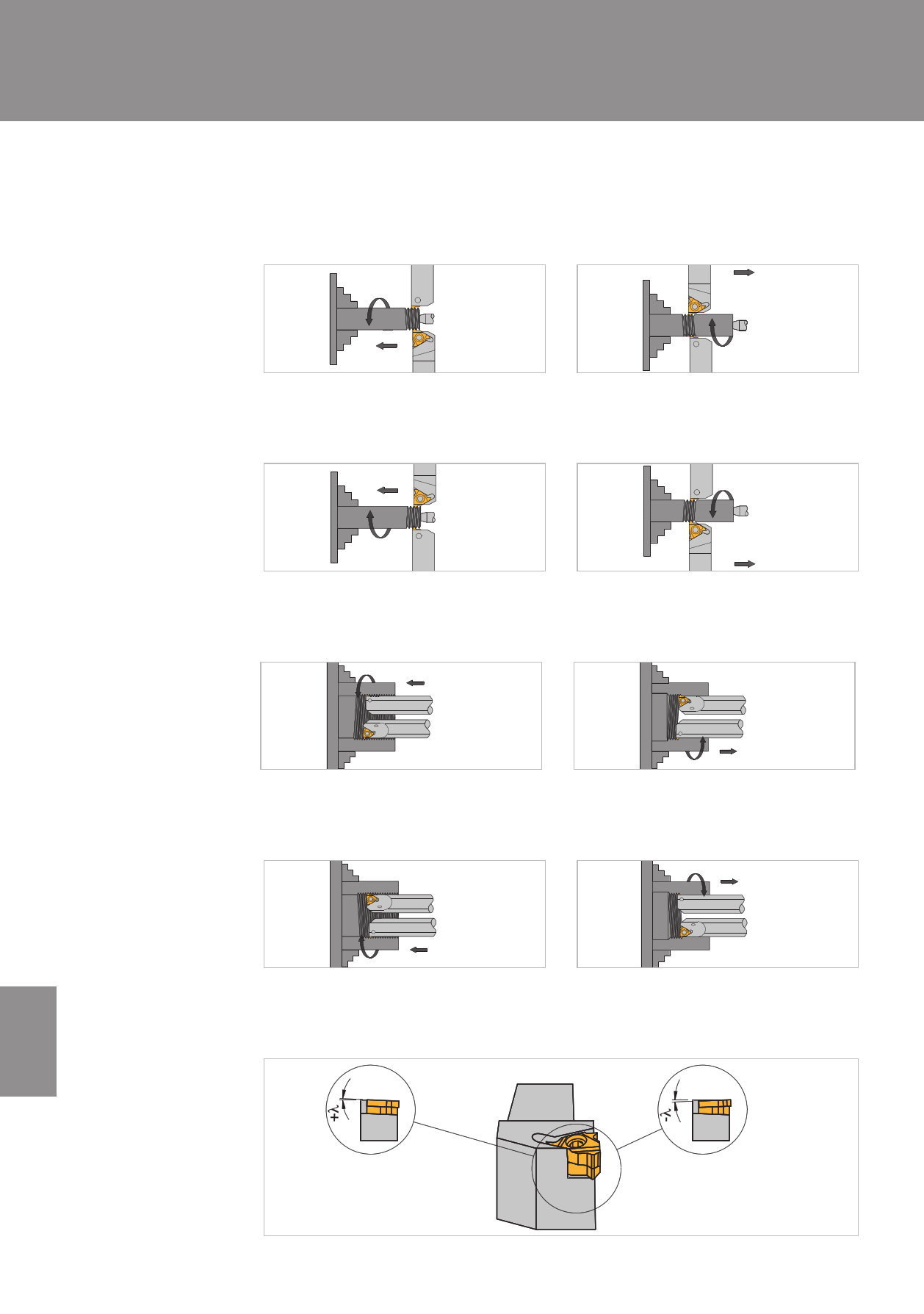

Gewindedrehen – Wahl der Bearbeitungsmethode /
Threading – Choise of machining method / Резьбонарезание - Выбор метода обработки
Die Wahl des Bearbeitungsverfahrens ist abhngig vom Werkstck und der zur Verfgung stehenden Maschine.
The choice of machining method depends on the workpiece and the turning lathe.
Выбор метода обработки зависит от исходной заготовки и используемого оборудования.
Auen-Rechtsgewinde
External right-hand thread
Наружная правая
резьба
Halter und Wendeschneidplatten in Rechtsausfhrung
Tool holder and threading insert in right-hand execution.
Державка и пластина правостороннего исполнения
Auen-Linksgewinde
External left-hand thread
Наружная левая
резьба
Halter und Wendeschneidplatten in Linksausfhrung
ACHTUNG: Negativer Steigungswinkel!
Tool holder and threading insert in left-hand execution.
ATTENTION: Negative helix angle!
Державка и пластина левостороннего исполнения
ВНИМАНИЕ: Отрицательный угол установки пластины!
Halter und Wendeschneidplatten in Linksausfhrung
Tool holder and threading insert in left-hand execution.
Державка и пластина левостороннего исполнения
Innen-Rechtsgewinde
Internal right-hand thread
Внутренняя правая
резьба
Halter und Wendeschneidplatten in Rechtsausfhrung
ACHTUNG: Negativer Steigungswinkel!
Tool holder and threading insert in right-hand execution.
ATTENTION: Negative helix angle!
Державка и пластина правостороннего исполнения
ВНИМАНИЕ: Отрицательный угол установки пластины!
Halter und Wendeschneidplatten in Rechtsausfhrung
Tool holder and threading insert in right-hand execution.
Державка и пластина правостороннего исполнения
Innen-Linksgewinde
Internal left-hand thread
Внутренняя левая
резьба
Halter und Wendeschneidplatten in Linksausfhrung
ACHTUNG: Negativer Steigungswinkel!
Tool holder and threading insert in right-hand execution.
ATTENTION: Negative helix angle!
Державка и пластина левостороннего исполнения
ВНИМАНИЕ: Отрицательный угол установки пластины!
Halter und Wendeschneidplatten in Linksausfhrung
Tool holder and threading insert in left-hand execution.
Державка и пластина левостороннего исполнения
i Schnittrichtungswahl
Choice of cutting direction
Выбор направления
обработки
Halter und Wendeschneidplatten in Rechtsausfhrung
ACHTUNG: Negativer Steigungswinkel!
Tool holder and threading insert in right-hand execution.
ATTENTION: Negative helix angle!
Державка и пластина правостороннего исполнения
ВНИМАНИЕ: Отрицательный угол установки пластины!
Vorschub in Richtung
Futter
Feed direction forwards chuck
Направление обработки -
к патрону
440 ARNO®-Werkzeuge | Drehen | Turning | Точение
info@arno-tools.ru
www.arno-tools.ru
Vorschub in Richtung Spitze
Feed direction away from the chuck
Направление обработки - от патрона
