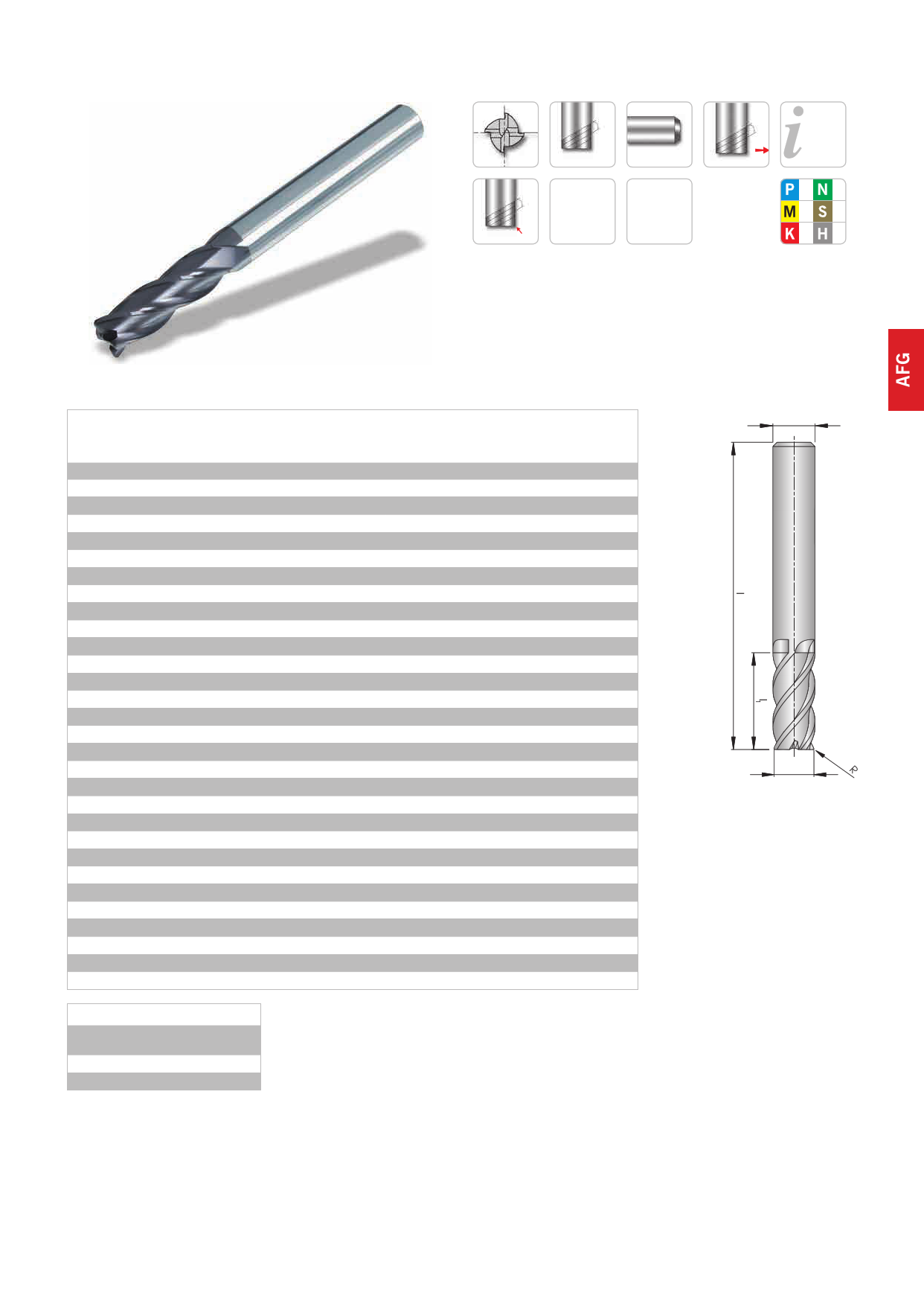

VHM-Schaftfrser
4 Schneiden, lange Ausfhrung, mit Eckenradius
Solid carbide end-mill
4 flutes, long design, with corner radius
4 30° HA
TiAlN Feinstkorn
Ultra micro
granulation
R
Seite
Page
183–192
AFG50741-...R...
Schaft / Shank
DIN 6535HA
d dA l1
lR
AFG50741-030R0,3
3,0
6
12,0
50 0,30
AFG50741-040R0,3
4,0
6
15,0
50 0,30
AFG50741-040R0,5
4,0
6
15,0
50 0,50
AFG50741-050R0,3
5,0
6
20,0
60 0,30
AFG50741-050R0,5
5,0
6
20,0
60 0,50
AFG50741-060R0,3
6,0
6
20,0
60 0,30
AFG50741-060R0,5
6,0
6
20,0
60 0,50
AFG50741-060R1,0
6,0
6
20,0
60 1,00
AFG50741-080R0,3
8,0
8
25,0
70 0,30
AFG50741-080R0,5
8,0
8
25,0
70 0,50
AFG50741-080R1,0
8,0
8
25,0
70 1,00
AFG50741-080R1,5
8,0
8
25,0
70 1,50
AFG50741-080R2,0
8,0
8
25,0
70 2,00
AFG50741-100R0,3
10,0
10
30,0
90 0,30
AFG50741-100R0,5
10,0
10
30,0
90 0,50
AFG50741-100R1,0
10,0
10
30,0
90 1,00
AFG50741-100R1,5
10,0
10
30,0
90 1,50
AFG50741-100R2,0
10,0
10
30,0
90 2,00
AFG50741-120R0,5
12,0
12
30,0
90 0,50
AFG50741-120R1,0
12,0
12
30,0
90 1,00
AFG50741-120R1,5
12,0
12
30,0
90 1,50
AFG50741-120R2,0
12,0
12
30,0
90 2,00
AFG50741-160R0,5
16,0
16
50,0
110 0,50
AFG50741-160R1,0
16,0
16
50,0
110 1,00
AFG50741-160R1,5
16,0
16
50,0
110 1,50
AFG50741-160R2,0
16,0
16
50,0
110 2,00
AFG50741-200R0,5
20,0
20
55,0
110 0,50
AFG50741-200R1,0
20,0
20
55,0
110 1,00
AFG50741-200R1,5
20,0
20
55,0
110 1,50
AFG50741-200R2,0
20,0
20
55,0
110 2,00
Toleranz / Tolerance
Frser / Mill
Radius / Radius
Schaft / Shank
0
-0,03
± 0,01
h6
dA
d
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Alle Angaben in mm / Dimensions in mm
