ARNO - монолитный осевой инструмент 2015 EN
VHM-Radiusfrser
2 Schneiden, lange Ausfhrung (Schlitzfrsen)
для размещения заказа - info@arno-tools.ru

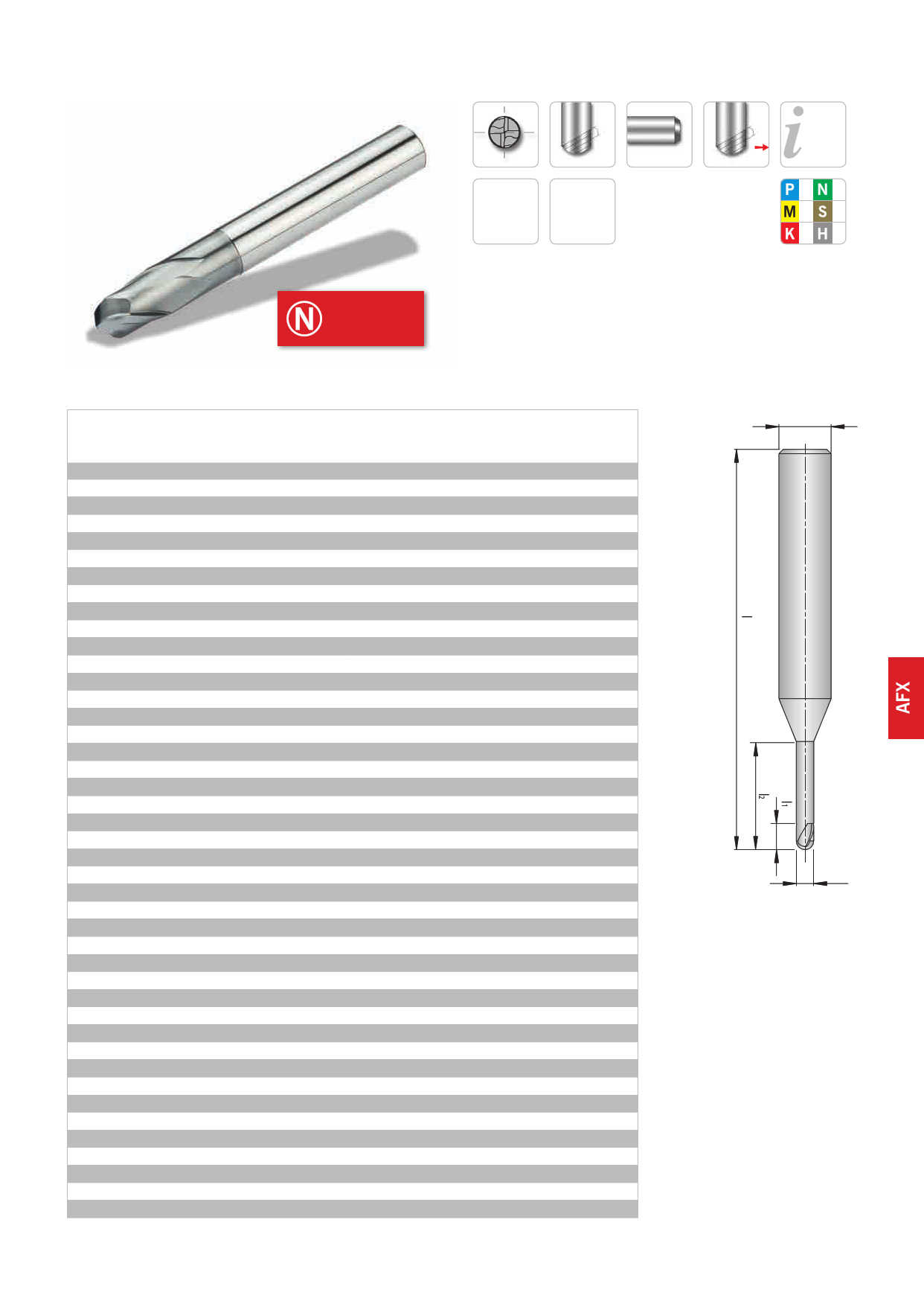

Solid carbide ball-nose end-mill
2 flutes, long design (Slotting)
2
S100
30°
Feinstkorn
Ultra micro
granulation
HA
Seite
Page
290–305
AFX52021-…
Schaft / Shank
DIN 6535HA
d
AFX52021-002A N
AFX52021-002B N
AFX52021-002C N
AFX52021-002D N
AFX52021-003A N
AFX52021-003B N
AFX52021-003C N
AFX52021-003D N
AFX52021-004A N
AFX52021-004B N
AFX52021-004C N
AFX52021-004D N
AFX52021-004E N
AFX52021-004F N
AFX52021-004G N
AFX52021-005A N
AFX52021-005B N
AFX52021-005C N
AFX52021-005D N
AFX52021-005E N
AFX52021-005F N
AFX52021-005G N
AFX52021-005H N
AFX52021-006A N
AFX52021-006B N
AFX52021-006C N
AFX52021-006D N
AFX52021-006E N
AFX52021-006F N
AFX52021-006G N
AFX52021-006H N
AFX52021-006I N
AFX52021-007A N
AFX52021-008A N
AFX52021-008B N
AFX52021-008C N
AFX52021-008D N
AFX52021-008E N
AFX52021-008F N
AFX52021-008G N
AFX52021-010A N
AFX52021-010B N
AFX52021-010C N
0,2
0,2
0,2
0,2
0,3
0,3
0,3
0,3
0,4
0,4
0,4
0,4
0,4
0,4
0,4
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,6
0,7
0,8
0,8
0,8
0,8
0,8
0,8
0,8
1,0
1,0
1,0
= Hauptanwendung / Main application
= Nebenanwendung / Suitable
Alle Angaben in mm / Dimensions in mm
NEU/NEW
dA l1 l2 l R
4 0,2 0,5 40 0,10
4 0,2 1,0 40 0,10
4 0,2 1,5 40 0,10
4 0,2 3,0 40 0,10
4 0,3 1,0 40 0,15
4 0,3 1,5 40 0,15
4 0,3 2,0 40 0,15
4 0,3 3,0 40 0,15
4 0,4 1,0 40 0,20
4 0,4 1,5 40 0,20
4 0,4 2,0 40 0,20
4 0,4 3,0 40 0,20
4 0,4 4,0 40 0,20
4 0,4 5,0 40 0,20
4 0,4 6,0 40 0,20
4 0,5 1,0 45 0,25
4 0,5 2,0 45 0,25
4 0,5 3,0 45 0,25
4 0,5 4,0 45 0,25
4 0,5 5,0 45 0,25
4 0,5 6,0 45 0,25
4 0,5 8,0 45 0,25
4 0,5 10,0 45 0,25
4 0,6 1,0 45 0,30
4 0,6 2,0 45 0,30
4 0,6 3,0 45 0,30
4 0,6 4,0 45 0,30
4 0,6 5,0 45 0,30
4 0,6 6,0 45 0,30
4 0,6 8,0 45 0,30
4 0,6 10,0 45 0,30
4 0,6 12,0 45 0,30
4 0,7 6,0 45 0,35
4 0,8 2,0 45 0,40
4 0,8 3,0 45 0,40
4 0,8 4,0 45 0,40
4 0,8 5,0 45 0,40
4 0,8 6,0 45 0,40
4 0,8 8,0 45 0,40
4 0,8 10,0 45 0,40
6 1 5,0 50 0,50
6 1 6,0 50 0,50
6 1 8,0 50 0,50
dA
d
ARNO®-Werkzeuge | VHM-/PM-HSS Werkzeuge | Solid carbide-/PM-HSS Tools 277
